1. Установите кран на раковине

2. Подсоедините к крану гибкие шланги

3. Накрутите на концы гибких шлангов

обратные клапаны, поставляемые в комплекте.

4. Выкрутите винты и установите батарейки в

блок батареек (в комплект не входят).

5. Установите на стену блок батареек в пределах

длины кабеля питания (крепеж в комплект не

входит).

6. Соедините кабель питания с блоком

управления.

7. Отрегулируйте температуру воды специаль-

ным рычажком на кране.

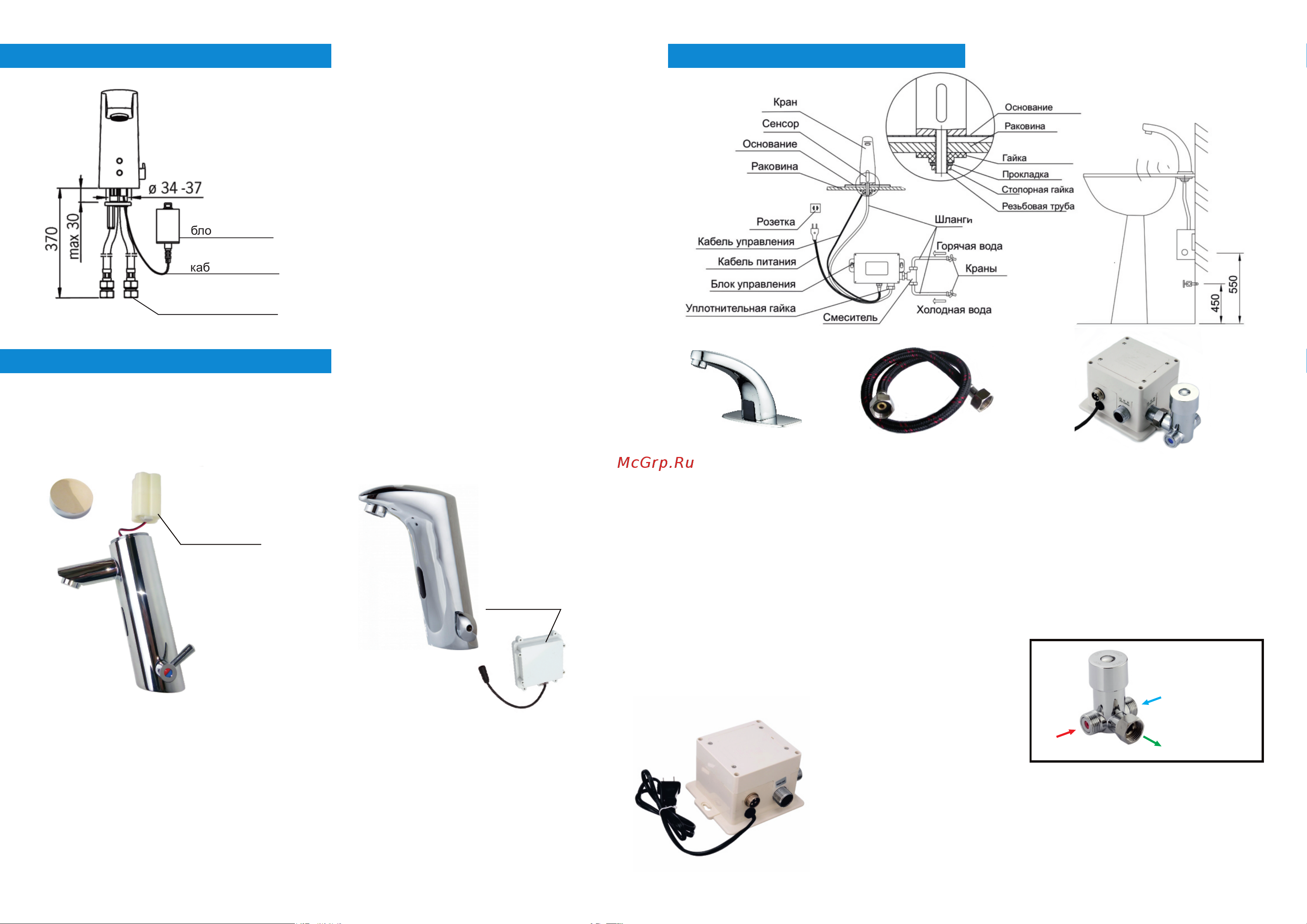

1.Установите кран (Рис. 1) на раковине.

2. При помощи шурупов установите в месте под раковиной блок управления

(белый пластиковый бокс Рис. 5), учитывая длину шнура управления. Не

допускайте попадания воды на блок управления (Рис. 5).

3. Присоедините смеситель (Рис. 4) к входу на блоке управления (на блоке

управления надпись Water IN), как показано на Рис. 3.

4. Гибкими шлангами подведите горячую и холодную воду к смесителю, как

показано на Рис. 4.

5. Соедините гибким шлангом (Рис. 2) кран (Рис. 1) и выход с надписью

Water out на блоке управления (Рис 5).

6. Вставьте штекер сигнального провода в блок

управления (Рис. 5).

7. В случае использования питания от батареек - установите

4 батарейки LR6-1,5V, выкрутив на лицевой стороне блока

управления (Рис. 5) 4 винта (батарейки в комплект не входят).

8. Питание также может осуществляться от сети.

Марка прибора Сенсорный смеситель

Дата продажи ___________________________

Подпись продавца _______________________

Претензий к внешнему виду прибора не имею.

С условиями гарантии ознакомлен Покупатель

блок батареек

кабель питания

обратный клапан

Холодная вода

Смешанная вода

Горячая вода

Монтаж модели G-teq 8503

Монтаж модели G-teq 8531

Монтаж модели G-teq 8530

Гарантийный талон

Рис. 4

Рис. 5

Рис. 2 Рис. 3

Монтаж аналогичен монтажу модели той разницей, что батарейкиG-teq 8530 с

устанавливаются не в отдельном блоке, а внутри крана, для чего откручивается

крышка вверху крана.

блок батареек

G-teq 8530

G-teq 8531

Рис. 1
