Ôèëüòðû ñåò÷àòûå ñåðèé FF06 è FK06. ÒÓ 3697-007-58968054-2009

Èíñòðóêöèÿ ïî óñòàíîâêå è ýêñïëóàòàöèè

1. Ñâåäåíèÿ ïî òåõíèêå áåçîïàñíîñòè

1. Следуйте Инструкции по установке.

2. Используйте фильтры:

• в соответствии с предназначением;

• в исправном состоянии;

• в соответствии с требованиями безопасности.

3. Используйте исключительно и точно в соответствии с данной Инструкцией. Иное использование считается необоснованным и является основанием для

прекращения гарантии.

4. Пожалуйста, обратите внимание, что все работы по монтажу, вводу в действие, обслуживанию и ремонту должны производиться квалифицированным персоналом.

5. Немедленно устраняйте любую неисправность, которая угрожает безопасности.

2. Îïèñàíèå ðàáîòû

Сетчатый фильтр atoll серии FK06 состоит из корпуса и промываемого фильтрующего элемента с размером ячеек 100 мкм. Фильтры с прозрачным пластиковым

корпусом используются для очистки холодной воды, а фильтры с латунным корпусом — для горячей воды.

В рабочем режиме вода проходит через ячейки фильтрующей сетки к выходному отверстию.

Для промывки сетки открывается шаровой кран в нижней части фильтра. Водоснабжение не прерывается даже во время промывки сетки.

Комбинированный фильтр FK06 состоит из встроенного редукционного клапана и промываемого фильтрующего элемента (с размером ячеек 100 мкм) в одном

устройстве. Фильтры с прозрачным пластиковым корпусом используются для очистки холодной воды, а фильтры с латунным корпусом - для горячей воды.

В рабочем режиме вода проходит через ячейки фильтрующей сетки к выходному отверстию. Для промывки сетки открывается шаровой кран в нижней части фильтра.

Водоснабжение не прерывается даже во время промывки сетки. Встроенный клапан понижения давления действует по принципу баланса сил, где сила, развиваемая

диафрагмой, уравновешивается силой, создаваемой пружиной. Давление на входе не оказывает влияние на открытие или закрытие клапана. Поэтому колебания

давления на входе не влияют на давление на выходе.

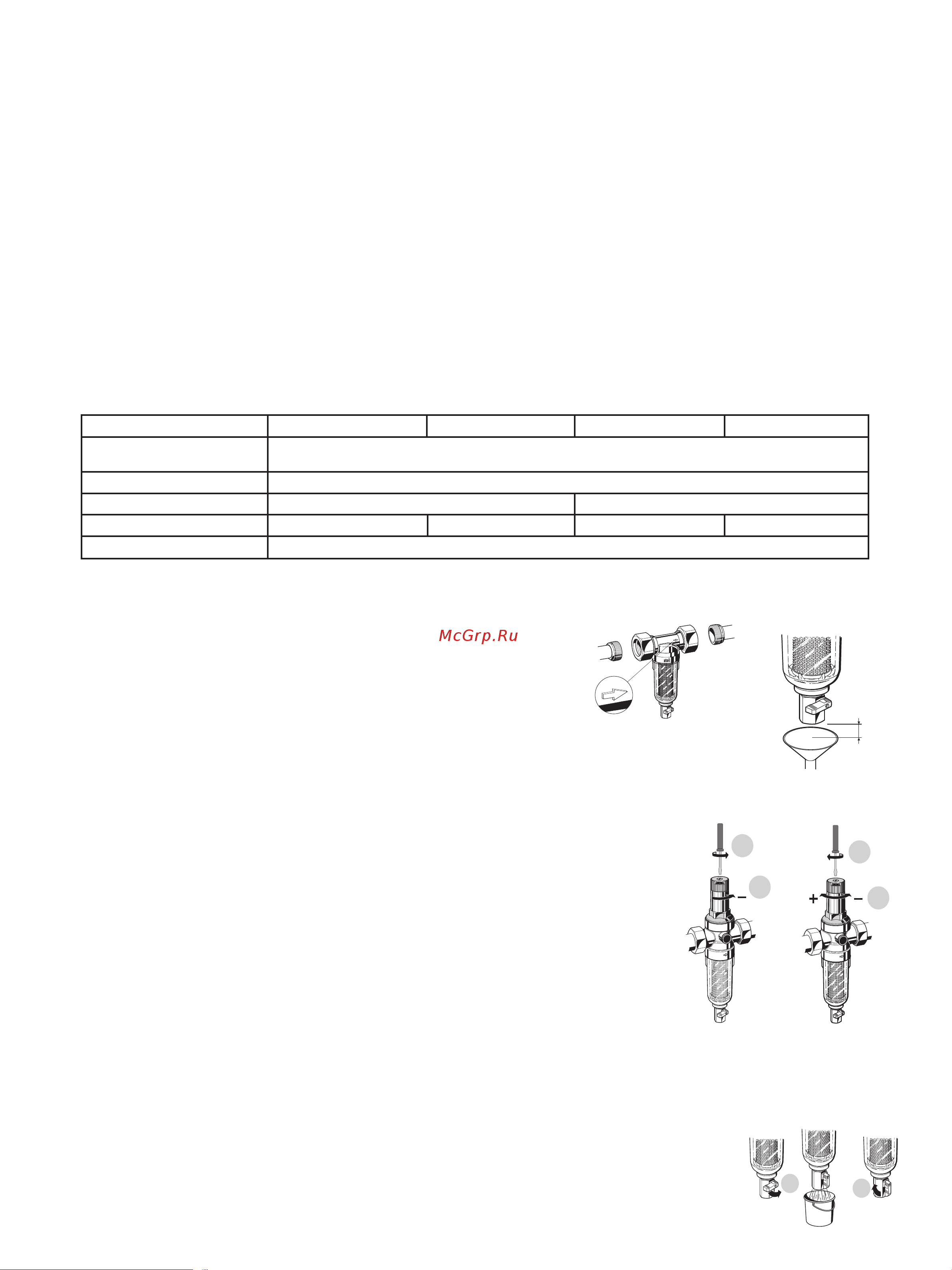

3. Òåõíè÷åñêèå õàðàêòåðèñòèêè

FF06-1/2 A FF06-1/2 AM FK06-1/2A FK06-1/2AM

Положение

на трубопроводе

1,5-6 бар

+2-+37°C +2-+70°C +2-+37°C +2-+70°C

4. Óñòàíîâêà

4.1 Îáùèå óêàçàíèÿ ïî óñòàíîâêå

1. Устанавливайте фильтры на горизонтальный трубоповод колбой фильтра вниз. Эта позиция обеспечит наиболее правильное использование фильтров;

2. Установите запорные клапаны до и после фильтров;

3. Обеспечте беспрепятственный доступ;

4. Место установки должно быть защищено от замерзания;

5. Устанавливайте фильтры сразу после водосчетчика.

4.2 Èíñòðóêöèÿ ïî óñòàíîâêå

• Мы рекомендуем установить перед фильтрами обратные клапаны.

1. Тщательно слейте воду из трубопровода;

2. Установите фильтры.

• Обратите внимание на направление потока.

• Устанавливайте без перекосов и изгибающего напряжения.

4.3 Ïðîìûâêà ôèëüòðà

• Вода после промывки должна поступать в систему, в которой отсутствует возможность противотока.

Варианты:

1. Промывка в канализацию. В состав набора входят штуцера для подсоединения шлангов;

2. Промывка в трап в полу.

• Количество воды для промывки 25 литров, С=20мм (см. рисунок).

При перепаде 4,0 бара между входом и сливом в течение 15 секунд. (для моделей FK06).

4.4 Óñòàíîâêà äàâëåíèÿ íà âûõîäå (òîëüêî äëÿ ìîäåëåé FK06)

- Давление на выходе должно быть не менее, чем на 1 бар ниже входного давления.

1. Закройте запорный клапан на входе;

2. Снимите давление на выходе (откройте водопроводный кран);

3. Закройте запорный клапан на выходе;

4. Ослабьте, не вынимая, винт со шлицом;

5. Ослабьте натяжение натянутой пружины, повернув ручку настройки налево (-) до упора;

6. Медленно откройте запорный клапан на входе;

7. Поворачивайте ручку настройки до тех пор, пока не установится необходимое давление;

8. Затяните винт со шлицом;

9. Медленно откройте запорный клапан на выходе;

5. Èíñïåêöèÿ

5.1 Ôèëüòð

• Регулярно, не реже, чем раз в 2 месяца (в зависимости от местных условий) производите осмотр и промывку фильтра.

• Несвоевременная промывка фильтра ведет к полному блокированию сетки фильтра. В результате упадет давление и снизится напор воды.

• Фильтрующая сетка изготовлена из нержавеющей стали. Налет от ржавчины из водопровода не влияет на свойства фильтра.

• Если промывка производится в отдельную емкость, то соответствующая емкость должна быть установлена под слив.

1. Откройте шаровой кран поворотом ручки;

• Ручка промывного крана должна быть расположена вертикально.

2. Закройте шаровой кран примерно через 15 секунд;

• Возможно, что нужна более продолжительная промывка или замена сетки, если она сильно загрязнена (про замену сетки см. п. 6).

5.2 Êëàïàí ïîíèæåíèÿ äàâëåíèÿ

• Интервал — ежегодно

1. Закройте запорный клапан на выходе.

2. Проверьте давление на выходе манометром при отсутствии потока. В случае, если давление медленно растет, может оказаться, что

в клапан попала грязь или клапан неисправен. В этом случае нужно произвести сервисное обслуживание и чистку.

3. Медленно откройте запорный клапан на выходе.

8.1

Рабочее давление

Давление на выходе

Рабочая температура

Размер присоединения

Горизонтальное, колбой фильтра вниз

до 16 бар

Соответствует входному

1/2’’ внутренняя резьба
