«VCI-123» АЦДР.202119.002 ИМ

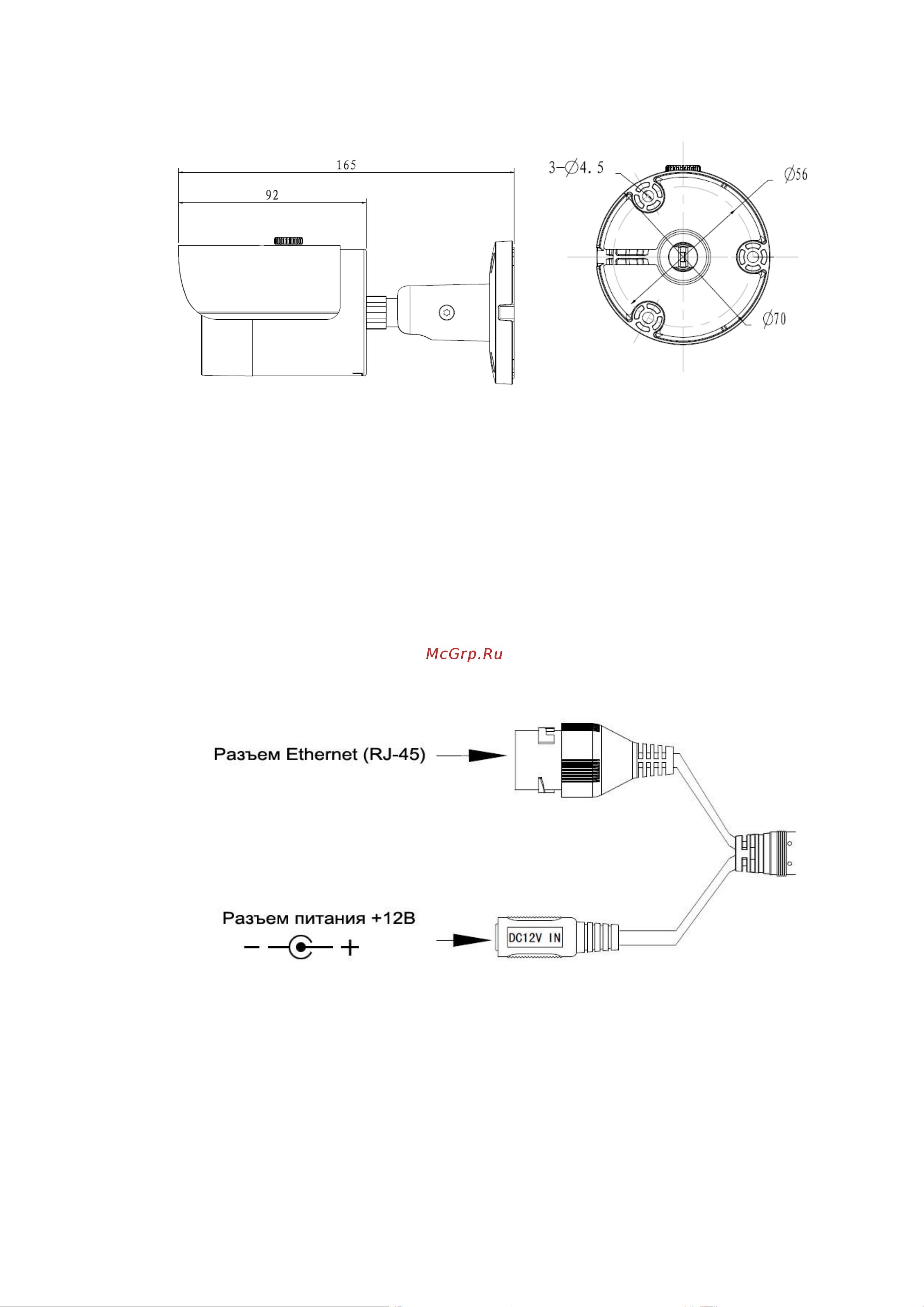

Рисунок 1

2.3 Установите трафарет для точного позиционирования видеокамеры на поверхности

потолка или стены, где вы планируете ее крепить.

2.4 В случае вывода кабеля сверху, необходимо сделать отверстие в установочной

поверхности и протянуть через него кабель.

В случае вывода кабеля сбоку, необходимо протянуть кабель через U−образное

отверстие, расположенное на монтажном основании.

2.5 Подключите соединительные провода (разъемы) в соответствии со схемой

внешних подключений (рис.2) и соблюдением полярности. Неверное соединение может

привести к повреждению и/или неправильному функционированию оборудования.

Рисунок 2

2.6 Прикрепите видеокамеру к установочной поверхности (рис.3). При необходимости

поверните корпус видеокамеры на желаемый угол.
