Основные характеристики модели углового кронштейна BOLID BR-102 приведены в

таблице 5.1.

Таблица 5.1

Материал корпуса

Сталь

Габаритные размеры

243×170×138 мм

Диапазон рабочих температур

От -50 °C до +60 °C

Относительная влажность воздуха

От 10 % до 90 %

Допустимая нагрузка

Не более 10 кг

Масса

1,7 кг

5.3.2 Используя угловой кронштейн, плотно приложив его к угловой установочной

поверхности, отметьте все штатные точки (по четыре с каждой стороны установочной

угловой поверхности) для крепления на установочной угловой поверхности, по сделанным

отметкам просверлите отверстия (диаметр 8 мм, глубина не менее 65 мм) в установочной

поверхности.

5.3.3 Надежно и правильно закрепите интегрированный кронштейн видеокамеры на

установочном угловом кронштейне с помощью крепежных элементов, крепежные элементы

выбираются монтажником и не входят в комплекты поставки видеокамеры, углового

кронштейна.

5.3.4 С помощью анкерных болтов из комплекта поставки закрепите угловой

кронштейн с видеокамерой на установочной поверхности (рис. 5.6).

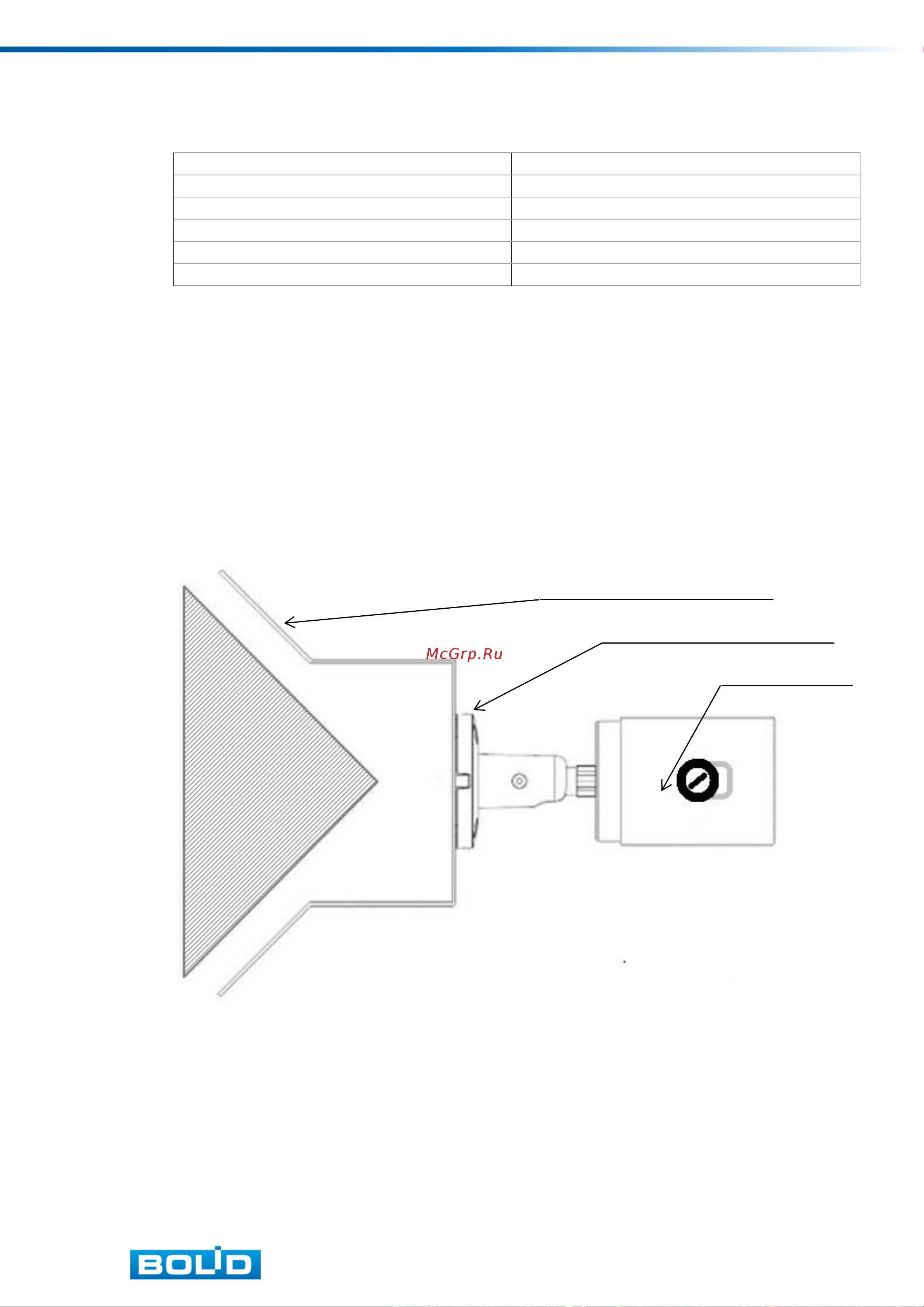

Рисунок 5.6

5.4 Монтаж видеокамеры на столбовом кронштейне BOLID BR−103

5.4.1 Внимание: столбовой кронштейн не входит в комплект поставки видеокамеры.

Внешний вид и габаритные размеры столбового кронштейна представлены на рисунке 5.7.

Угловой кронштейн BOLID BR−102

Монтажное основание видеокамеры

Видеокамера
