VCI-123. Руководство по эксплуатации 15
АЦДР.202119.002 РЭ
Габаритные размеры
124×41 мм
Диапазон рабочих температур
От -50 °C до +60 °C
Относительная влажность
воздуха
От 0 % до 90 %
Допустимая нагрузка
Не более 3 кг
Масса
3,2 кг

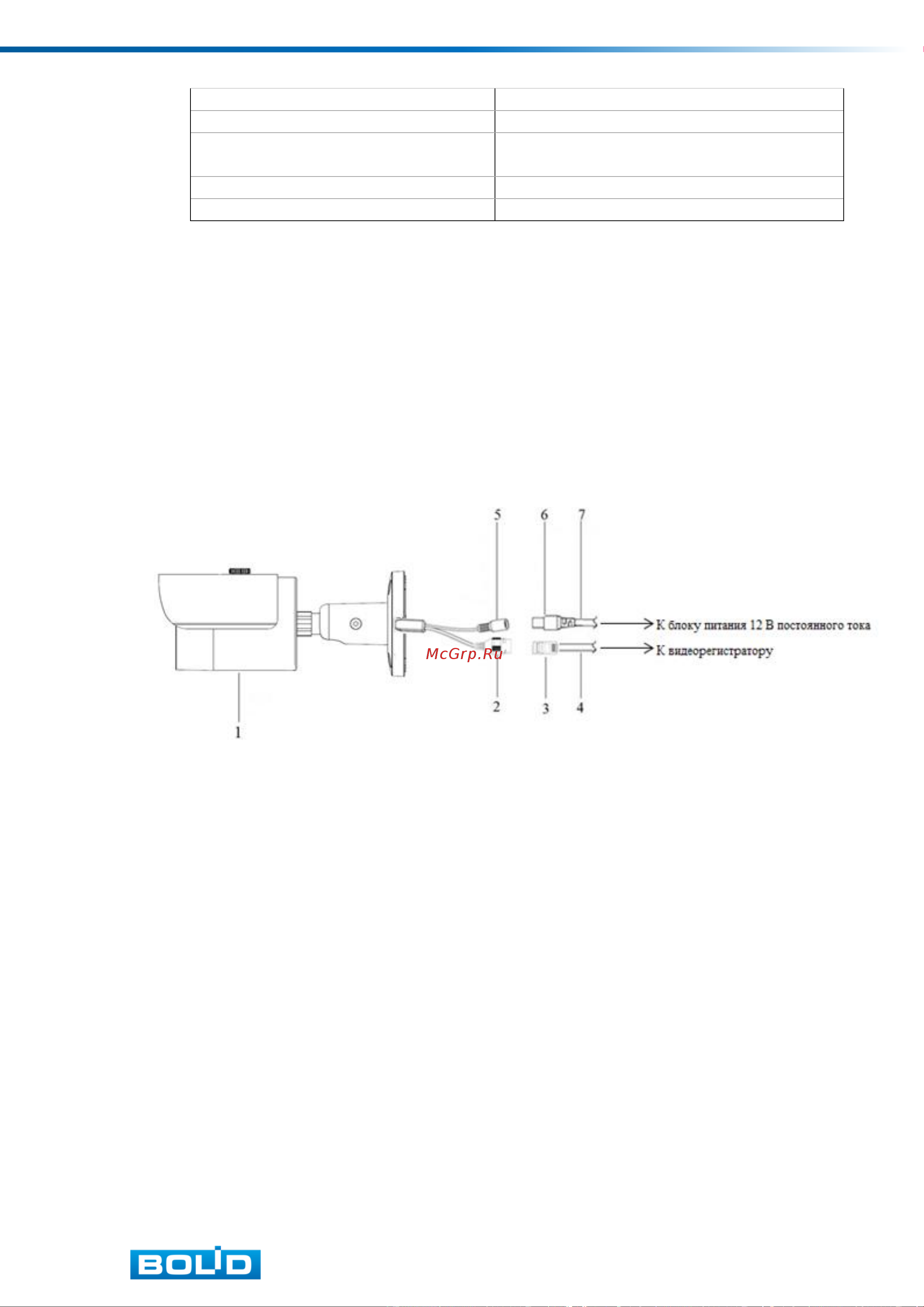

6 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ВИДЕОКАМЕРЫ
Для подключения используйте соответствующие провода видеокамеры согласно
маркировке. Схема коммутационного электрического подключения представлена на рисунке
6.1. Неверное соединение может привести к повреждению и/или неправильному
функционированию оборудования. Незащищенное место коммутации разъемов проводов
необходимо защищать размещением и правильным соединением разъемов проводов в
коммутационной коробке (распределительной коробке), отвечающей по конструктивным
пользовательским характеристикам коммутационным коробкам марки BOLID (раздел 5.7
настоящего руководства).
1
−
Видеокамера
2
−
Разъем RJ-45 (гнездо)
3
−
Разъем RJ-45 (коннектор)
4
−
Кабель Ethernet
5
−
Разъем питания (коннектор)
6
−
Разъем питания (гнездо)
7
−
Кабель питания
Рисунок 6.1
Подключение видеокамеры может производиться с использованием или без
использования отдельных внешних электронных блоков электропитания видеокамеры
(блоков электропитания). При использовании блока электропитания сначала правильно
соедините блок электропитания с разъемом видеокамеры для внешнего электропитания,
затем правильно подключите видеокамеру к компьютеру используя разъем RJ-45, включите
внешний блок электропитания видеокамеры, включите компьютер, подключенный через
разъем RJ-45 к видеокамере. На видеокамере BOLID VCI-123 нет отдельной кнопки на
корпусе для включения и выключения электропитания видеокамеры, видеокамера
включается автоматически при правильном ее подключении к компьютеру и управляется с
компьютера.
