VCI-212. Руководство по эксплуатации 10

АЦДР.202119.004 РЭ

5.2.9 В случае необходимости вывода кабеля к видеокамере сквозь несущую

установочную стеновую поверхность сделайте, следуя требованиям и правилам

безопасности и качества выполнения монтажных и электротехнических работ, на несущей

установочной стеновой поверхности согласно утвержденным конструктивно-монтажной

схеме и конструкторской позиции места для установки и монтажа на несущей установочной

поверхности общей установочно-монтажной конструкции видеокамеры сквозное отверстие

необходимого диаметра в установочной поверхности для свободного и безопасного вывода

через установочную поверхность коммутируемого внешнего кабеля с разъемами для

подключения к кабелю видеокамеры.

5.2.10 В случае необходимости вывода кабеля к видеокамере поверх несущей

установочной стеновой поверхности, протяните кабель от видеокамеры через U−образное

отверстие на монтажном основании общей установочно-монтажной конструкции установки

видеокамеры или в специально предназначенное для этого конструктивное отверстие в

конструкции общей установочно-монтажной конструкции установки видеокамеры,

предназначенное для поверхностного монтажного вывода кабеля (рис.5.3).

5.2.11 Протяните кабель питания и сетевой кабель к видеокамере согласно

утвержденной установочно-монтажной схеме установки видеокамеры.

5.2.12 Подключите соединительные провода (разъемы) как указано в разделе 6

«Электрическое подключение видеокамеры» настоящего руководства. Неверное соединение

может привести к повреждению и/или неправильному функционированию оборудования.

5.2.13 Прикрепите монтажное основание установочно-монтажной конструкции

установки видеокамеры к несущей установочной стеновой поверхности (рис.5.3, рис. 5.4),

соблюдая сохранение целостности монтируемой общей установочно-монтажной

конструкции видеокамеры и кабельных коммуникаций и подключений.

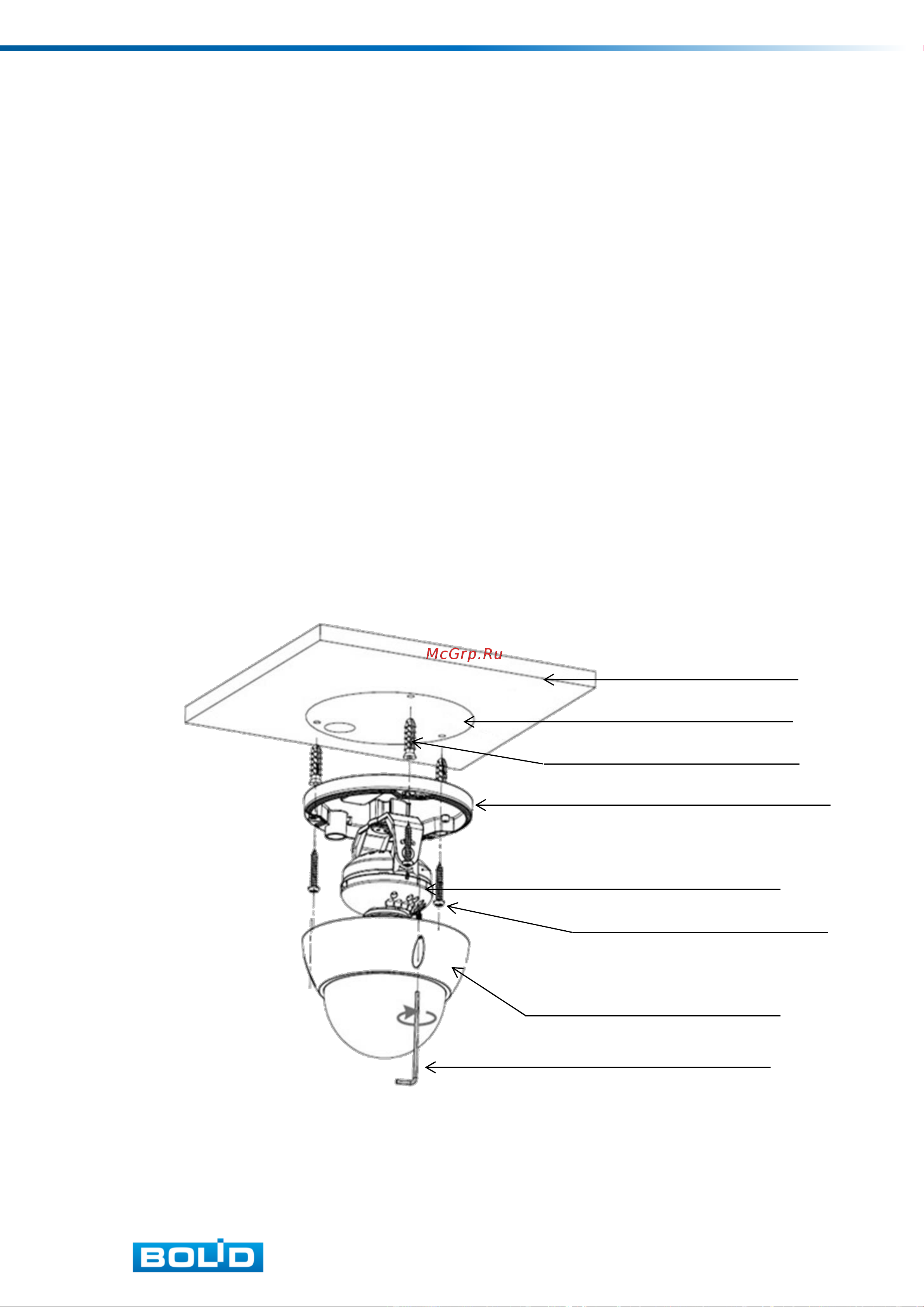

Рисунок 5.3

Установочная поверхность

Монтажный трафарет

Дюбель

Монтажное основание видеокамеры

Объектив видеокамеры

Шуруп

Корпус видеокамеры

Ключ "Звездочка"
