«VCI-320» АЦДР.202119.017 ИМ

4.2 Объектив с ручной регулировкой диафрагмы

4.2.1 Объектив типа C

1. Снимите колпачок защиты матрицы видеокамеры.

2. Установите переходное кольцо C/CS. Поверните объектив по часовой стрелке до

надежной фиксации.

3. Отрегулируйте фокусное расстояние и настройте резкость изображения. В

зависимости от конфигурации объектива для фиксации элементов настройки фокусного

расстояния и настройки резкости вам может понадобиться шлицевая отвертка, с помощью

которой эти элементы настройки ослабляются или фиксируются.

4.2.2 Объектив типа CS

1. Снимите колпачок защиты матрицы видеокамеры.

2. Отрегулируйте фокусное расстояние и настройте резкость изображения. В

зависимости от конфигурации объектива для фиксации элементов настройки фокусного

расстояния и настройки резкости вам может понадобиться шлицевая отвертка, с помощью

которой эти элементы настройки ослабляются или фиксируются.

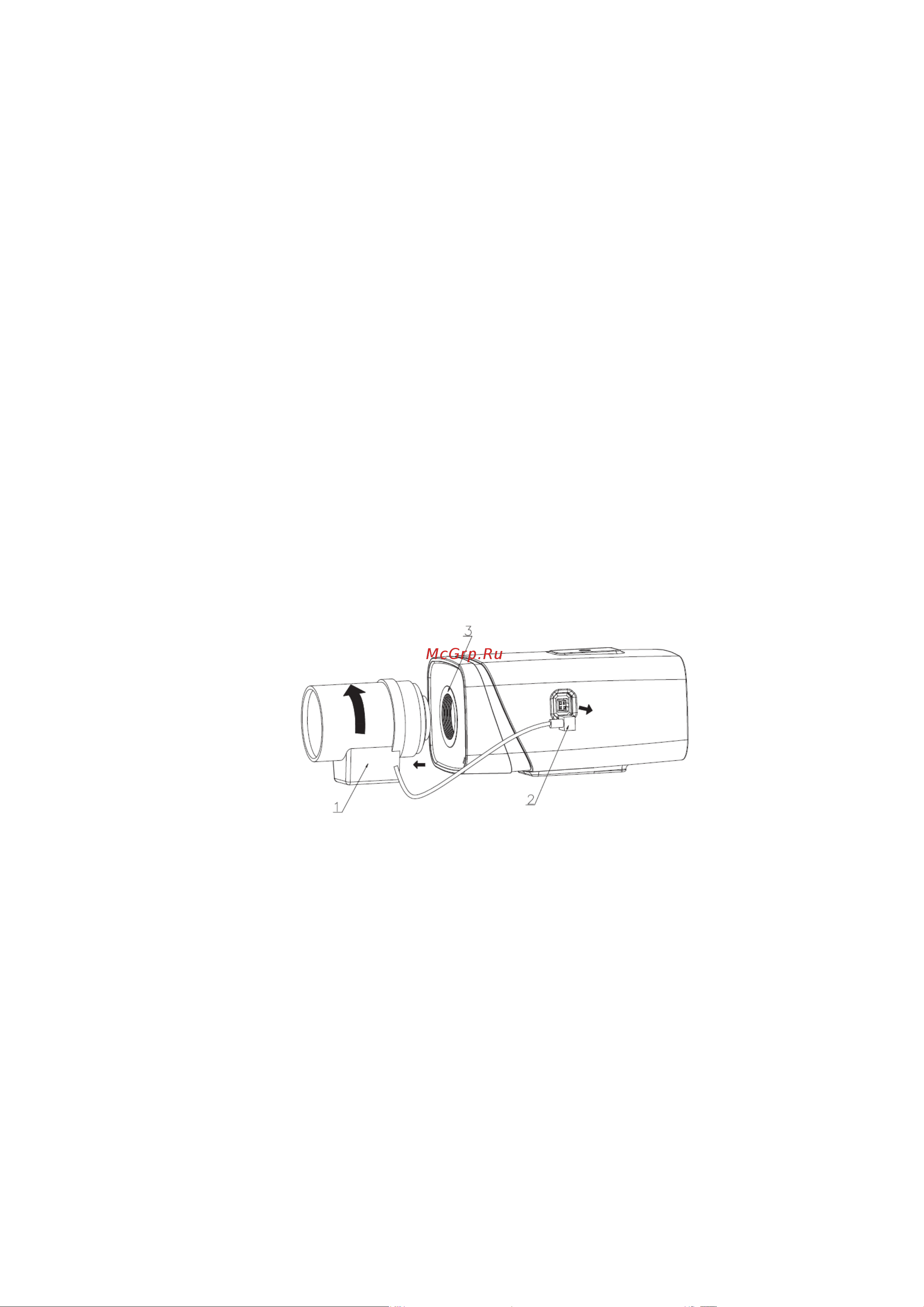

5 ОТСОЕДИНЕНИЕ ОБЪЕКТИВА

1. Поверните объектив против часовой стрелки и отсоедините его от камеры (рис.3).

2. Отсоедините кабель автоматической регулировки диафрагмы, если он

конструктивно присутствует (рис.4).

3. Присоедините, поворачивая по часовой стрелке, защитный колпачок для защиты

матрицы видеокамеры

Рисунок 4

6 МОНТАЖ

6.1 Камера может монтироваться двумя способами:

− в термокожух (предварительно следует убедиться, что габаритные размеры камеры

(рис.5) вместе с установленным объективом меньше соответствующих внутренних

размеров термокожуха);

− на кронштейн, имеющий резьбу 1/4"- 20 UNC.
