ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

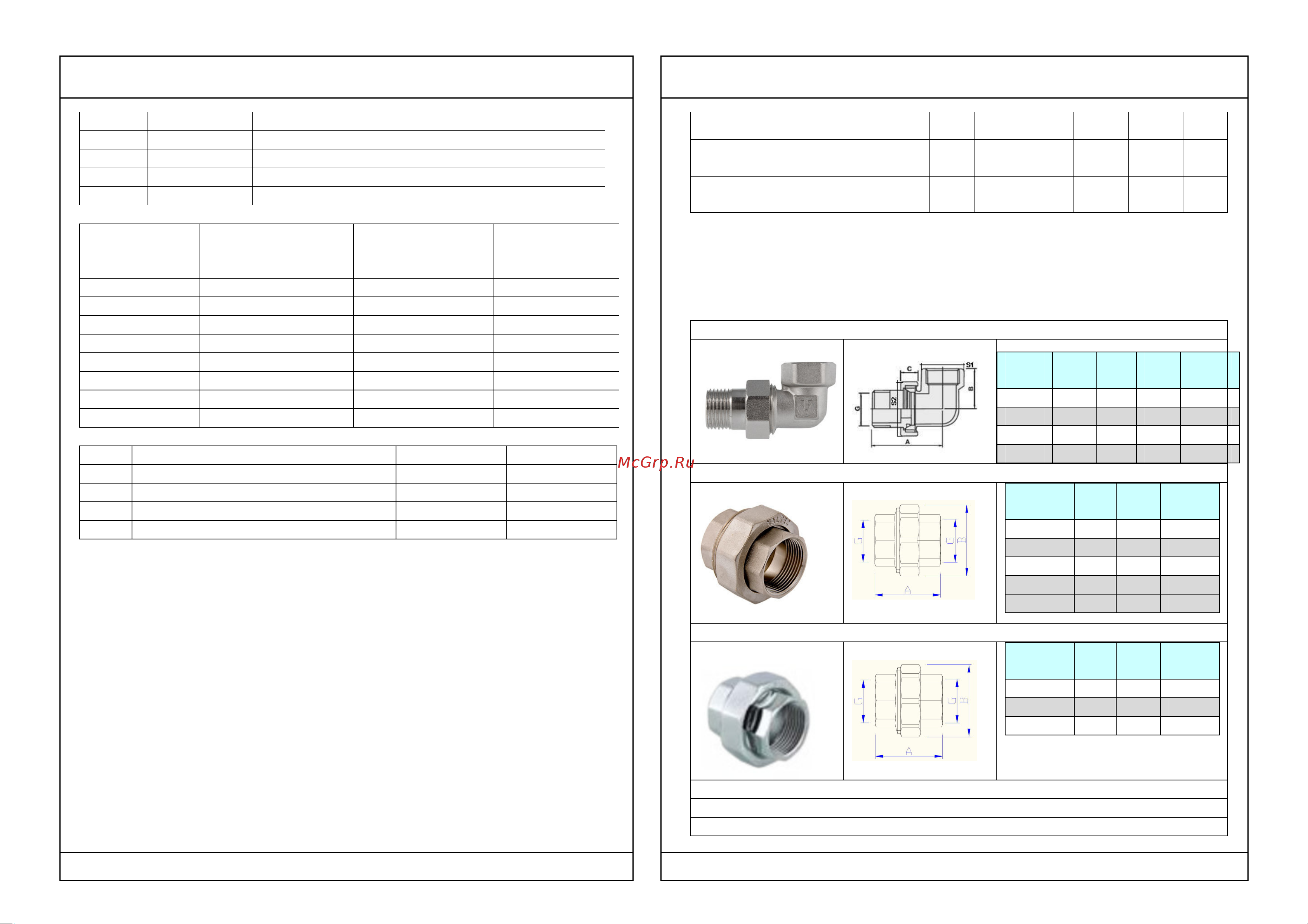

3/4" 4,0 2,5

1 " 4,0 1,6

1 1/4" 2,5 1,6

1 1/2" 2,5 1,6

2" 2,5 1,6

3.2.Параметры резьбы по ГОСТ 6357-81

Обозначение

резьбы в

дюймах

Наружный

диаметр резьбы, мм

Шаг резьбы, мм Число витков

резьбы на 1"

1/4 13,158 1,337 19

3/8 16,663 1,337 19

1/2 20,956 1,814 14

3/4 26,442 1,814 14

1 33,250 2,309 11

1 1/4 41,913 2,309 11

1 1/2 47,805 2,309 11

2 59,616 2,309 11

3.3. Прочие технические характеристики

№ Характеристика Ед.изм Значение

1 Номинальное давление. PN МПа см.3.1.

2 Пробное давление МПа 1,5PN

3 Интервал температур рабочей среды ºС -20…+120

4 Средний полный срок службы лет 30

4.Материалы

4.1. Соединители выполнены из горячепрессованной латуни марки СW 617N

по стандарту EN 12165-2011 (соответствует марке ЛС59-1 по ГОСТ 15527-

2004). Соединители (кроме VTr.340C) имеют гальванопокрытие из никеля.

4.2. Уплотнительные кольца выполнены из эластомера (этилен-пропилен-диен

мономера, EPDM по ГОСТ 9833-73).

4.3. Муфты VTr.340C имеют гальванопокрытие из хрома по никелевой

подложке.

5. Указания по монтажу

5.1.Монтаж соединителей следует производить в соответствии с требованиями

СП 73.13330.2016 «Внутренние санитарно-технические системы».

5.2. При монтаже разъемных сгонов (098; 341; 728) должен использоваться

специальный сгонный ключ.

5.3. При монтаже фитингов запрещается прикладывать к ним крутящие

моменты, превышающие значения, указанные в таблице:

Резьба, дюймы 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"

Предельный крутящий момент

(резьба), Нм

30 40 60 80 120 150

Предельный крутящий момент

(накидная гайка),Нм

25 28 30 40 50 60

5.4. По окончании монтажа, система должна быть испытана

гидростатическим давлением, в 1,5 раз превышающем расчетное рабочее

давление. Испытания производятся в порядке, изложенном в СП

73.13330.2016.

6. Номенклатура и габаритные размеры соединителей

VTr.098

Сгон разъемный угловой В-Н (американка)

А,

мм

С,

мм

Вес,г

1/2 42 24 12 115

3/4 58 29 12 273

1 61 35 16 514

1 1/4 81 42 17 843

VTr.340 Муфта разъемная с накидной гайкой В-В

дюймы

А,

мм

В,

мм

Вес,

1/2 34 37 104

3/4 42 46 193

1 47 54 268

1 1/4 53 65 469

1 1/2 57 74 618

VTr.340C Муфта хромированная разъемная с накидной гайкой В-В

дюймы

А,

мм

В,

мм

Вес,

1/2 34 37 107

3/4 42 46 186

1 47 54 256
