Kurzzeichen

Обозначение

Abmessungen (mm)

Размеры (mm)

Grad

Градусы

Belastung

Нагрузка

Gewicht

Масса

mit Dichtscheibe

с уплотнением

d d

L L

≈ α

dynamisch C

Динамическая C

statisch C

Статическая C

≈ Kg

SQZ 5 C RS 5 M 5x0,8 9 20 9 11 17 8 11 46 24 4 12 7 9 15 1,7 5,7 0,025

SQZ 6 C RS 6 M 6x1 10 20 10 13 20 11 12,2 55,2 28 5 15 8 11 15 2,2 7,5 0,040

SQZ 8C RS 8 M 8x1,25 12 24 12,5 16 24 12 16 65 32 5 16 10 14 15 3,3 11 0,075

SQZ 10 C RS 10 M 10x1,25 14 30 15 19 28 15 19,5 74,5 35 6,5 18 11 17 15 4,8 16 0,121

SQZ 10 C RS-1 10 M 10x1,5 14 30 15 19 28 21 19,5 80,5 35 6,5 18 11 17 15 4,8 16 0,121

SQZ 12 C RS 12 M 12x1,25 17 32 17,5 22 32 17 21 84 40 6,5 20 15 19 15 6,6 22 0,187

SQZ 12 C RS-1 12 M 12x1,75 17 32 17,5 22 32 24 21 91 40 6,5 20 15 19 15 6,6 22 0,187

SQZ 14 C RS 14 M 14x1,5 19 38 20 25 36 22 23,5 103 45 8 25 17 22 11 8,7 29 0,277

SQZ 14 C RS-1 14 M 14x2 19 38 20 25 36 28 23,5 109 45 8 25 17 22 11 8,7 29 0,277

SQZ 16 C RS 16 M 16x1,5 22 44 22 27 40 23 25,5 112 50 8 27 19 22 11 10 33 0,361

SQZ 16 C RS-1 16 M 16x2 22 44 22 27 40 29 25,5 118 50 8 27 19 22 11 10 33 0,361

SQZ 18 C RS 18 M 18x1,5 23 45 25 31 45 25 31 130,50 58 10 32 20 27 11 11 37 0,539

SQZ 20 C RS 20 M 20x1,5 27 50 27,5 34 45 25 29 133 63 10 38 24 30 7,5 11 37 0,575

SQZ 22 C RS 22 M 22x1,5 27 52 30 37 50 26 33 145 70 12 43 24 32 7,5 14 46 0,757

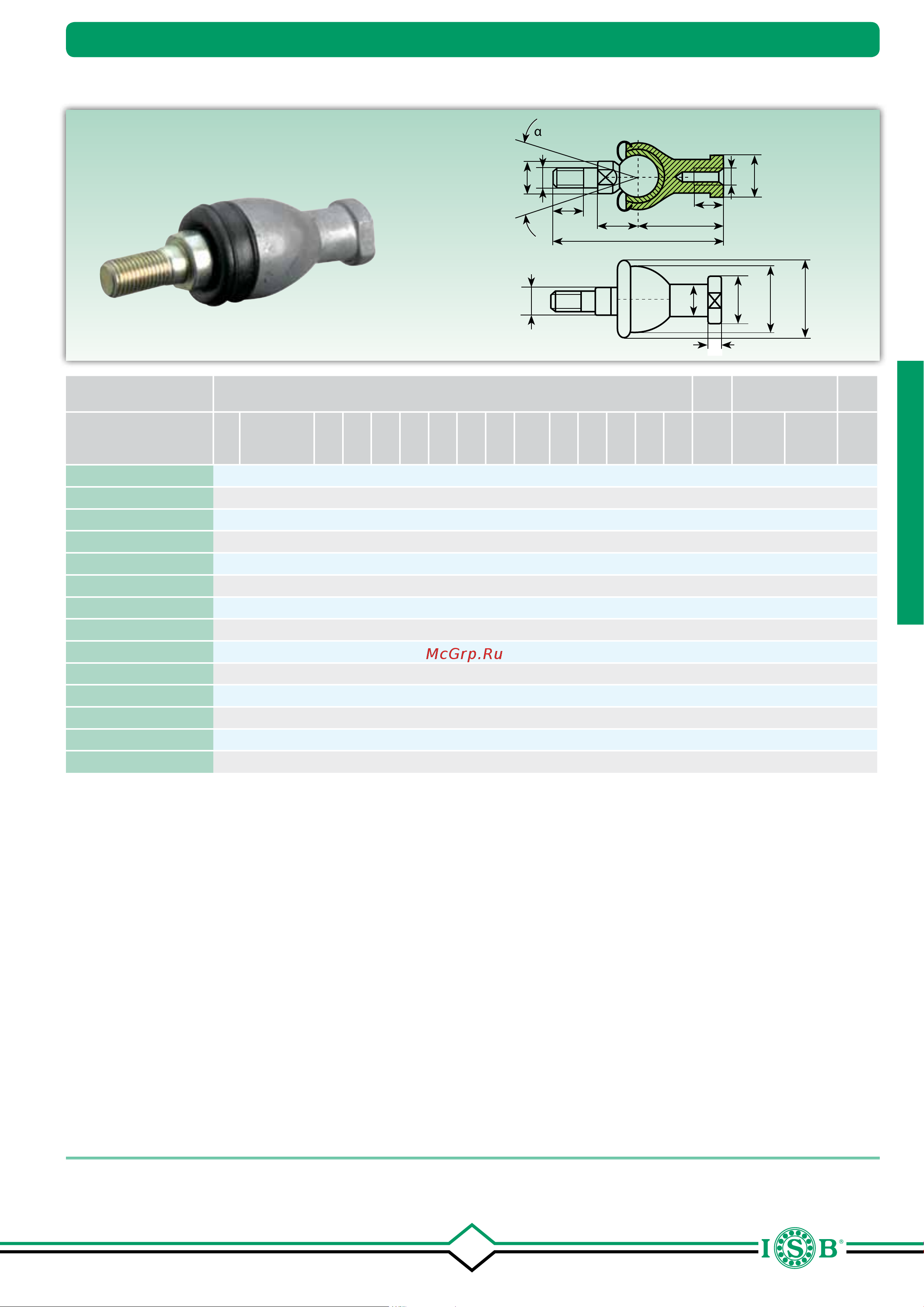

Gerade Kugelköpfe

Сферические прямые наконечники

SQZ..C RS

Für Linksgewinde das Nachsetzzeichen “L” hinzufügen (Beispiel: SQZL..C RS)

Для левой резьбы следует добавить суффикс “L” (например: SQZL..C RS)

Gleitpaarung: Stahl/Stahl mit Fett vorgeschmiert

Скользящее соединение: сталь/сталь с предварительно заложенной смазкой

Werkstoﬀ Gummi, Abmessungen annäherungsweise Резиновый материал, приблизительные размеры

Auf Anfrage aus nichtrostendem Stahl lieferbar

На заказ, поставляются в исполнении из нерж. стали

Gelenkköpfe / Шарнирные головки
