ООО «БОЛОГОВСКИЙ АРМАТУРНЫЙ ЗАВОД»
171081, Россия, Тверская обл., г. Бологое, ул. Горская, 88,
Здание бытового корпуса, помещение 1
КРАНЫ
шаровые латунные
ТУ 28.14.13-018-28220329-2019
ПАСПОРТ
БА 7202-015ЛМ ПС1
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1 Краны шаровые латунные предназначены для установки на трубопроводах в качестве запорного устройства для природного газа. в т. ч.
сжиженных углеводородных газов (СУГ). Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Декларация о соответствии ТР ТС 010/2011, схема декларирования 3д: ЕАЭС RU Д-RU.НВ35.В.03292/20, дата регистрации декларации:
22.09.2020. Срок действия по 21.09.2025г.
Декларация о соответствии ТР ТС 032/2013, схема декларирования 3д: : ЕАЭС N RU Д-RU.РА01.В.69062/21, дата регистрации декларации:
10.08.2021. Срок действия по 09.08.2026.
Экспертное заключение о соответствии продукции Единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам,
подлежащим санитарно-эпидемиологическому надзору 002729 от 24.08.2020 г.
Добровольный сертификат соответствия № РОСС RU.З2320.04ИЦР0.ОС01.0314 Срок действия с 12.10.2021г. по 11.10.2024г.
2 МОДЕЛИ
11Б27п - Краны шаровые латунные - корпусные детали не имеют гальванического покрытия;
Н 11Б27п - Краны шаровые латунные никелированные (Н) - корпусные детали имеют полное гальваническое покрытие;
НК 11Б27п - Краны шаровые латунные никелированные комбинированные (НК) - корпусные детали имеют неполное гальваническое
покрытие.
Каждая модель выпускается следующей серии:
- А10 - ручка «рычаг» из алюминия, резьба внутренняя внутренняя (вр - вр);
- А10/1 - ручка «бабочка» из алюминия, резьба внутренняя внутренняя (вр - вр);
- А11 - ручка «рычаг» из алюминия, резьба внутренняя наружная (вр - нр);
- А11/1 - ручка «бабочка» из алюминия, резьба внутренняя наружная (вр - нр);
- А12 - ручка «рычаг» из алюминия, резьба наружная наружная (нр - нр);
- А12/1 - ручка «бабочка» из алюминия, резьба наружная наружная (нр - нр).
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1 По типу проточной части корпуса краны являются полнопроходными согласно ГОСТ 21345-2005.
3.2 Транспортируемая рабочая среда природный газ, в т. ч. сжиженный углеводородный газ (СУГ). Группа среды 1 по ТР ТС 032/2013.
3.3 Герметичность затвора крана по классу А ГОСТ 9544-2015.

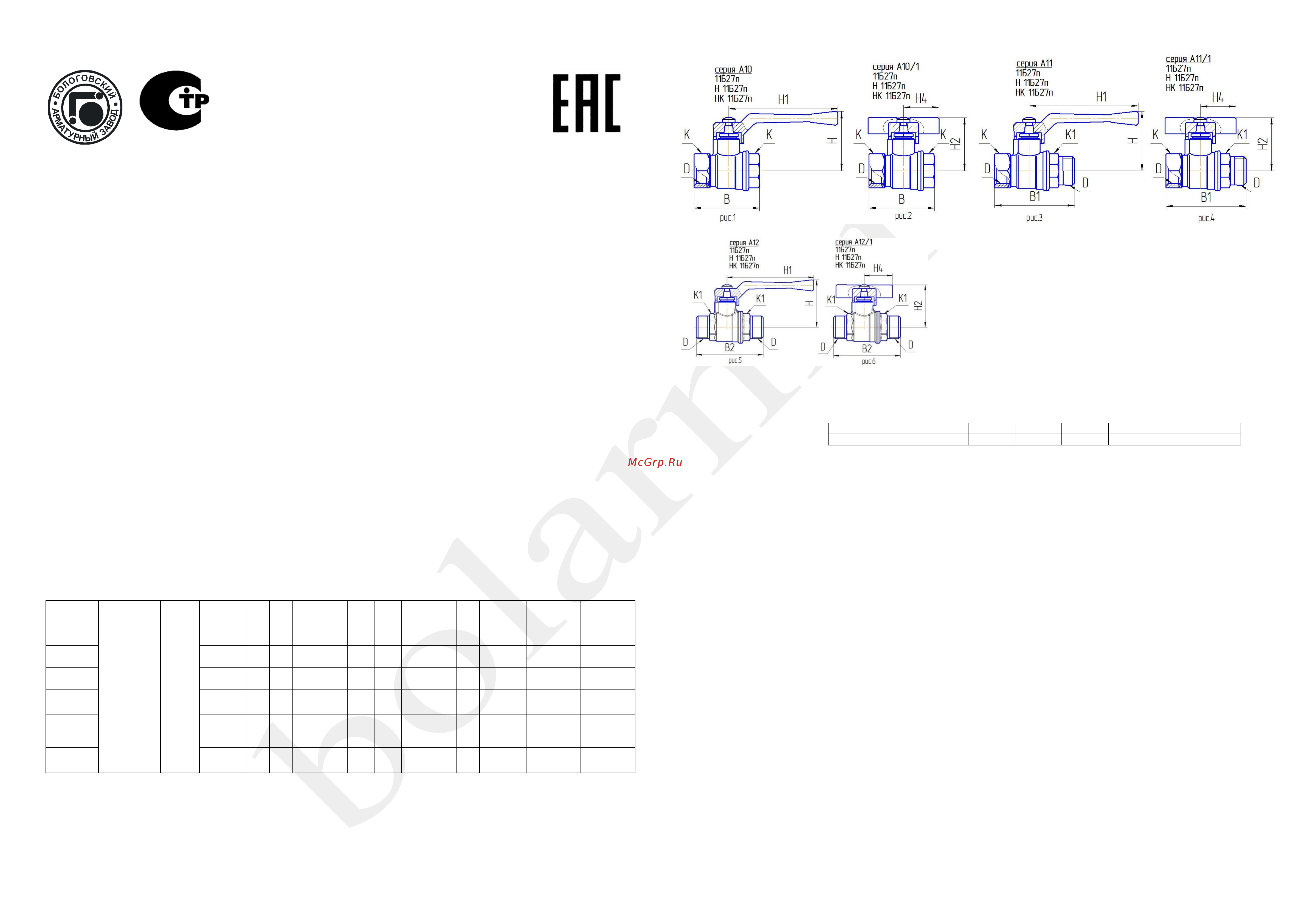

3.4 Основные технические данные и характеристики кранов указаны в таблице 1 и на рисунках 1-6.
3.5 Материал корпусных деталей латунь ЛС59-1 по ГОСТ 15527-2004 или ЛЦ40С по ГОСТ 17711-93.
3.6 Условия эксплуатации кранов УХЛ3.1 по ГОСТ 15150-69, температура окружающей среды от минус 10 до плюс 45°С.
3.7 Установочное положение крана на трубопроводе любое.
3.8 Срок службы 10 лет, средний ресурс 10000 циклов.
Таблица 1
*Масса крана может изменяться в зависимости от модификации.
**Указаны номинальные размеры, могут изменяться в пределах допуска согласно КД.
3.9. Предельно-допустимые крутящие моменты при монтаже
Присоединительная резьба
G ¾-В
G 1-В
G 1 ½-В
G 2 В
Крутящий момент, Нм
45
65
130
160
4 КОМПЛЕКТ ПОСТАВКИ
4.1 Предприятие-изготовитель поставляет краны в собранном виде, в положении «открыто», возможен вариант отправки кранов с закрытым
затвором.
4.2 При отгрузке кранов потребителю каждое тарное место укомплектовывается эксплуатационной документацией по ГОСТ 2.601-2013,
содержащей паспорт, объединенный с руководством по эксплуатации и описанием работы изделия.
4.3 Управление осуществляется ручкой «рычагом» или «бабочкой» из алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной
порошковой композицией желтого цвета.
4.4 Конструктивные особенности ручки «рычага» позволяют развернуть ручку «рычаг» на 180° без разворота крана на трубопроводе.
5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1 Во внутренней полости корпуса между фторопластовыми седлами установлена шаровая заслонка и сжата муфтой, до обеспечения
герметичности крана. Положение заслонки изменяется при вращении её ручкой на 90 градусов.
6 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
6.1 Для обеспечения безопасности работы категорически запрещается:
-производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе;
-использовать краны на параметрах, превышающих указанные в таблице.
6.2 Для исключения попадания во внутренние полости крана загрязнений, кран следует монтировать в полностью открытом положении.
6.3 Для исключения выгорания уплотнительных деталей, сварочные работы на трубопроводе с установленным на нем краном, производить
с обеспечением мер, исключающих нагрев крана.
6.4 В соответствии с ГОСТ 12.2.063-2015 п.9.6, кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение,
неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, устраняющие нагрузку на
кран от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине 1 м плюс 1 мм на каждый
последующий метр.
6.5 .Муфтовые соединения следует выполнять, не превышая допустимые крутящие моменты, указанные в разделе 3 настоящего паспорта.
При этом монтажный ключ должен воздействовать на присоединяемый патрубок корпуса крана, а не на противоположный.
В качестве уплотнительного материала соединения крана с трубопроводом должны применяться фторопластовый уплотнительный материал
ФУМ или льняная прядь (возможно использование других уплотнительных материалов для трубопроводной арматуры).
Монтаж крана на трубопровод должен осуществляться специализированной организацией, имеющей лицензию (разрешение) на
выполнение данных работ.
DN
Температура,
рабочей
среды, °С
PN40,
МПа
H
H1
Н2
Н4
B**
В1**
В2**
K
K1
*Масса кг
(резьба
вр-вр)
*Масса кг
(резьба
вр-нр)
*Масса кг
(резьба
нр-нр)
15
-60
+50
4,0
42
80
38
26
48
58
62
25
22
0,158
0,175
0,186
20
45
80
40
26
55
64
65
31
27
0,204-
0,226
0,217-
0,239
0,212-
0,234
25
55
100
55
30
64
72
72
38
34
0,341-
0,404
0,356-
0,419
0,340-
0,403
32
63
100
-
-
77
90
93
48
45
0,561-
0,667
0,613-
0,719
0,599-
0,705
40
78
160
-
-
87
102
110
54
54
0,898-
1,111
1,003-
1,216
1,090-
1,303
50
87
160
-
-
103
116
123
65
65
1,355-
1,851
-
-
