Паспорт / Руководство по эксплуатации
3
6.

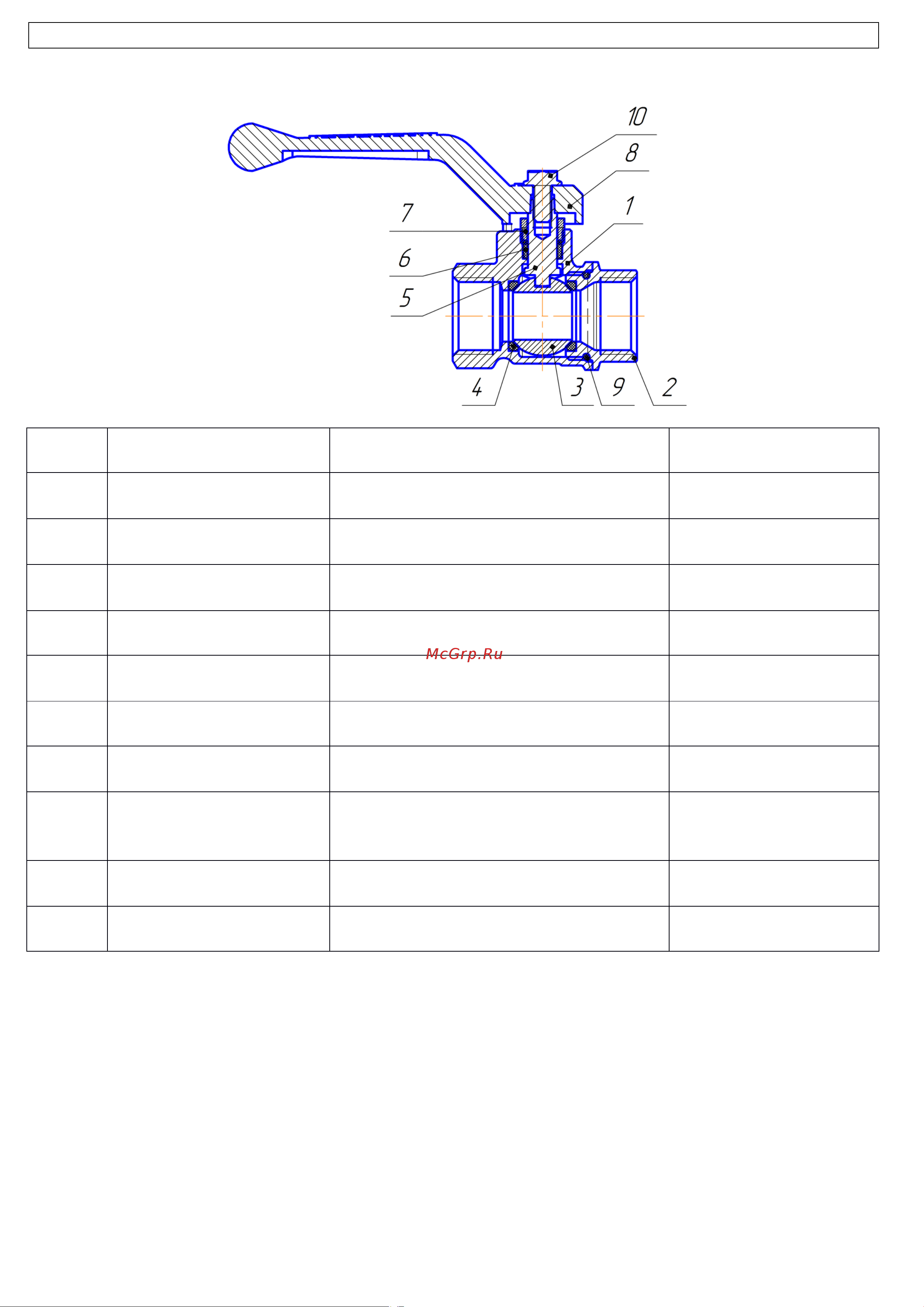

Конструкция и материалы
Таб.4
Поз.
Наименование
Материал
Марка
1
Корпус
Латунь, горячая объемная штамповка
(ГОШ)
ЛС59-1
Допускается ЛЦ40С
2
Муфта
Латунь, горячая объемная штамповка
(ГОШ)
ЛС59-1
Допускается ЛЦ40С
3
Шаровой затвор
Латунь, с покрытием Н9.Х.б
ЛС59-1
Допускается ЛЦ40С
4
Седло
Фторопласт
Ф-4
5
Шпиндель
Латунь
ЛС59-1
Допускается ЛЦ40С
6
Кольцо уплотнительное
Фторопласт
Ф-4
7
Гайка сальника
Латунь
ЛС59-1
Допускается ЛЦ40С
8
Ручка-рычаг
(ручка-бабочка)
Алюминии с покрытием
эпоксиполиэфирной порошковой
композицией желтого цвета
АК9М2/АК7
9
Кольцо уплотнительное
резиновое
Резиновая смесь
Группа 5
10
Винт М5
Сталь с покрытием
Ст. 5сп
6.1 Корпуса крана и муфта соединены метрической резьбой, герметичность соединения обеспечивается
резиновым уплотнительным кольцом.
6.2 Конструктивные особенности крана позволяют развернуть «ручку-рычаг» на 180° без разворота
крана на трубопроводе.
6.3 Шпиндель имеет взрывобезопасное исполнение.
7. Использование по назначению.
7.1 Шаровые краны т.м.VALFEX должны применяться в строгом соответствии с их назначением в части
рабочих параметров, сред, условий эксплуатации.
7.2 Чистота рабочей среды должна соответствовать требованиям нормативно-технической
документации.
