Паспорт / Руководство по эксплуатации
5
6.

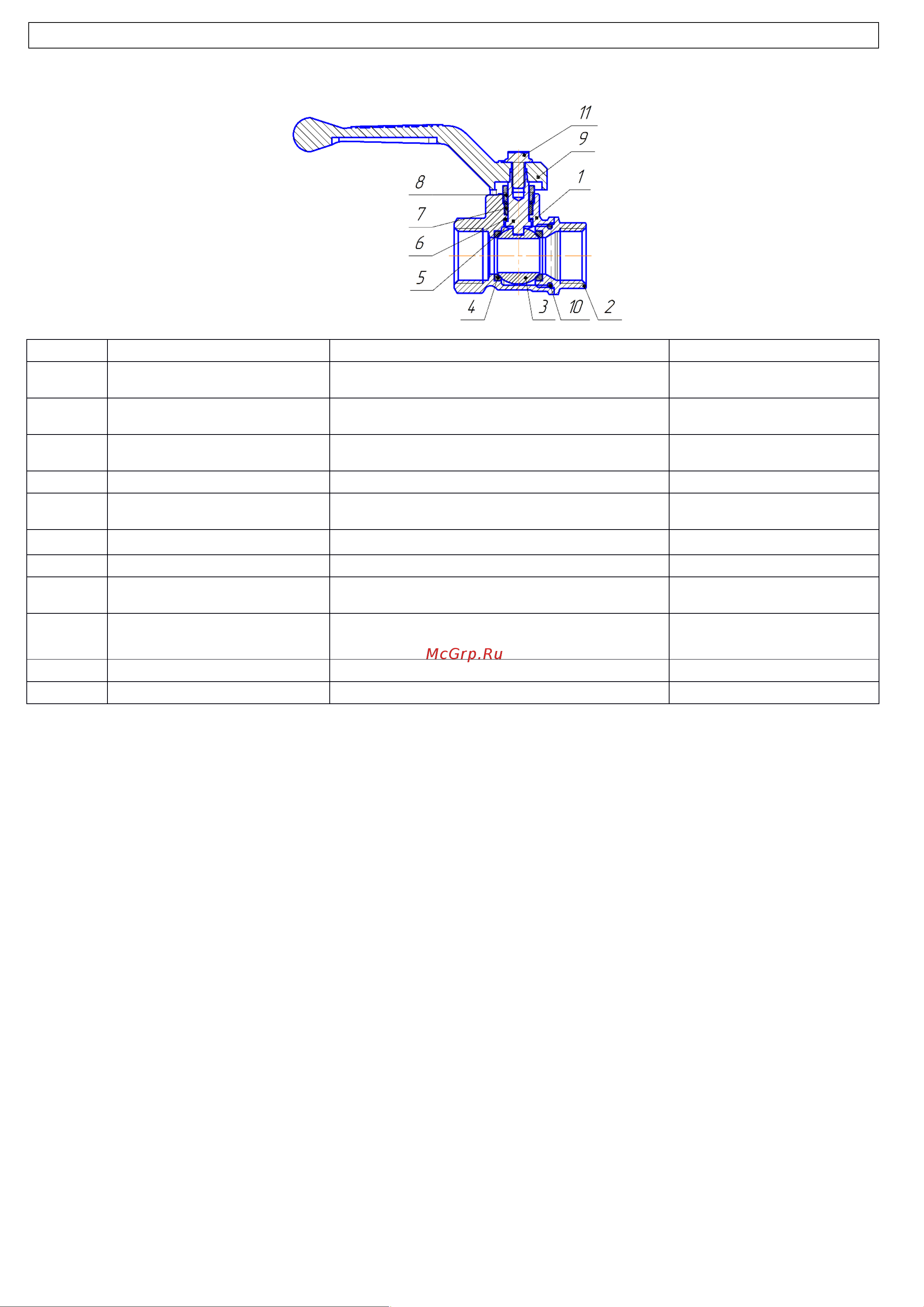

Конструкция и материалы
табл.4
Поз.
Наименование
Материал
Марка
1
Корпус
Латунь, горячая объемная штамповка (ГОШ)
ЛС59-1
Допускается ЛЦ40С
2
Муфта
Латунь, горячая объемная штамповка (ГОШ)
ЛС59-1
Допускается ЛЦ40С
3
Шаровой затвор
Латунь, с покрытием Н9.Х.б
ЛС59-1
Допускается ЛЦ40С
4
Седло
Фторопласт
Ф-4
5
Шпиндель
Латунь
ЛС59-1
Допускается ЛЦ40С
6
Прокладка
Фторопласт
Ф-4
7
Кольцо уплотнительное
Фторопласт
Ф-4
8
Гайка сальника
Латунь
ЛС59-1
Допускается ЛЦ40С
9
Ручка-рычаг
(ручка-бабочка)
Алюминии с покрытием эпоксиполиэфирной
порошковой композицией желтого цвета
АК9М2/АК7
10
Кольцо уплотнительное резиновое
Резиновая смесь ГОСТ 18829-2017
11
Винт М5
Сталь с покрытием
Ст. 5сп
6.1 Корпуса крана и муфта соединены метрической резьбой, герметичность соединения обеспечивается
резиновым уплотнительным кольцом.
6.2 Конструктивные особенности крана позволяют развернуть «ручку-рычаг» на 180° без разворота
крана на трубопроводе.
6.3 Шпиндель имеет взрывобезопасное исполнение
7. Использование по назначению.
7.1 Шаровые краны т.м.VALFEX должны применяться в строгом соответствии с их назначением в части
рабочих параметров, сред, условий эксплуатации.
7.2 Чистота рабочей среды должна соответствовать требованиям нормативно-технической
документации.
8. Эксплуатационные ограничения.
Запрещается:
8.1 Производить работы по демонтажу при наличии давления рабочей среды в трубопроводе;
8.2 Использовать краны на параметрах, превышающих указанные в таблице №1;
8.3 Использовать шаровые краны в качестве регулирующей арматуры;
8.4 Использовать краны в качестве опор для трубопровода;
8.5 Применять шаровые краны вместо заглушек при испытаниях на монтаже;
8.6 Использовать «газовые» ключи и удлинители ключей при монтаже для предотвращения деформации
корпуса.
9. Инструкция по монтажу.
9.1 Монтаж и эксплуатацию систем трубопроводов с использованием кранов в соответствии требованиям
СП 73.13330.2016, ГОСТ 12.2.063-2015, СП 42-101-2003 и отраслевыми или ведомственными нормами,
утвержденными в установленном порядке
