Rommer 1/2
ТЕХНИЧЕСКИЙ
ПАСПОРТ ИЗДЕЛИЯ
КОНТРОЛИРУЕМОЕ
КАЧЕСТВО
Шаровой кран ROMMER с «американкой», ВН/НР, ручка «бабочка»
www.rommer.ru
1. Наименование
Шаровой кран ROMMER с «американкой», ВН/НР, ручка «бабочка».
2. Назначение
Шаровой кран применяется в качестве запорной арматуры на трубопроводах систем водоснабжения,
хозяйственного и промышленного назначения, а также на технологических трубопроводах,
транспортирующих жидкости, не агрессивные к материалам крана. Основные среды применения:
холодное и горячее водоснабжение, отопление (вода, раствор гликолей в воде до 50%). Использование
шарового крана в качестве регулирующего устройства не допускается.
Таблица 1 «Технические характеристики»
Характеристика Значение Примечание
Диаметр номинальный DN 1/2" ÷ 2"
Давление номинальное PN
40 Бар - 1/2, 3/4, 1, 1 1/4;
32 Бара - 1 1/2, 2
Класс герметичности «А» ГОСТ 54808-2011
Температура рабочей среды -20 ºС ÷ +120 ºС
Температура окружающей среды -20 ºС ÷ +60 ºС
Размер присоединительной резьбы, дюймы 1/2" ÷ 2"

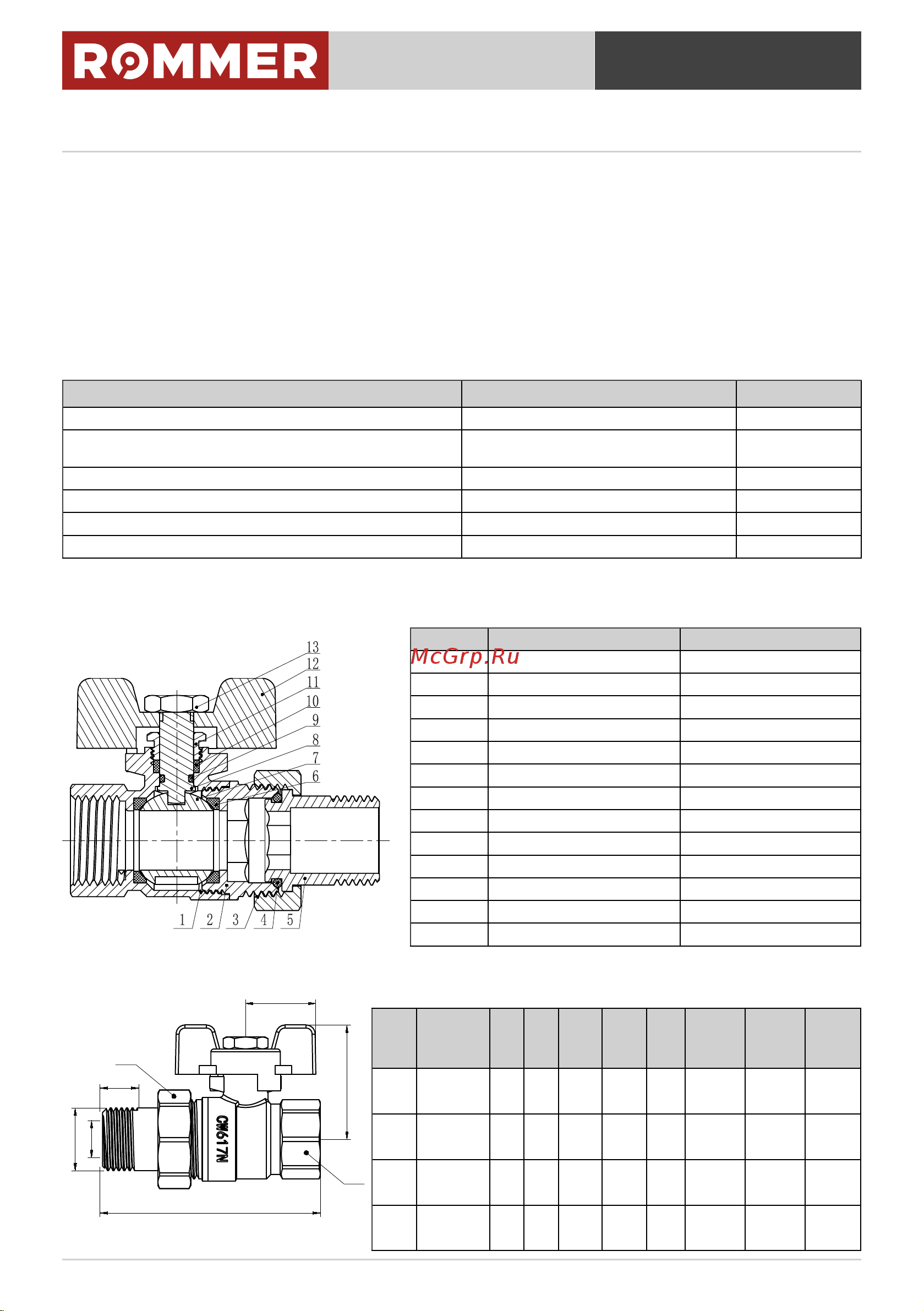

3. Конструкция
4. Габаритные и присоединительные размеры
№ поз. Наименование Материал
1 Корпус CW 617N - UNI EN 12165
2 Полукорпус CW 617N - UNI EN 12165
3 Гайка накидная CW 617N - UNI EN 12165
4 Кольцо EPDM
5 Штуцер CW 617N - UNI EN 12165
6 Седло PTFE
7 Шар CW 614N - UNI EN 12164
8 Шток CW 614N - UNI EN 12164
9 Кольцо EPDM
10 Уплотнение сальниковое PTFE
11 Втулка сальниковая CW 614N - UNI EN 12164
12 Рукоятка «бабочка» AlSi12
13 Гайка Сталь оцинкованная
L2
H2
S4
F
DN
∅
CH
CH1
DN Артикул Ø F S4 L2 H2
CH
(размер
под
ключ)
CH1
(размер
под
ключ)
Вес
(нетто),
гр.
1/2”
RBV-
0005-
0510215
14 11 75 23,5 39 25 31 206
3/4”
RBV-
0005-
0510220
19 10 78 31 47,5 30 37 318
1”
RBV-
0005-
0510225
24 13 95 31 51 38 47 547
1 1/4"
RBV-
0005-
0510232
30 15 108 35 60 47 53 800
Таблица 3
Таблица 2
