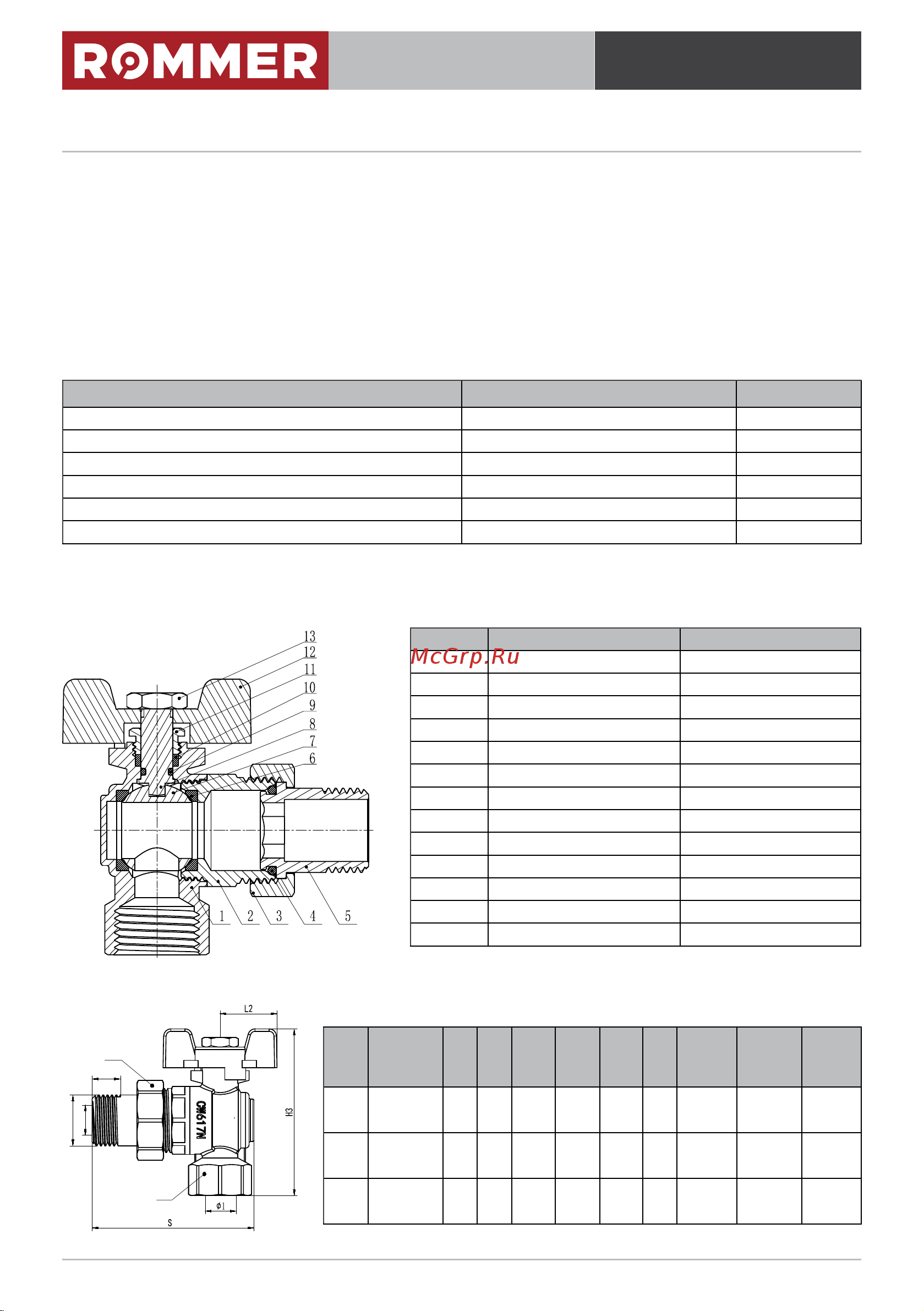

Шаровой кран угловой ROMMER с «американкой», ВН/НР,
ручка «бабочка»
www.rommer.ru
1. Наименование
Шаровой кран угловой ROMMER с «американкой», ВН/НР, ручка «бабочка».
2. Назначение
Шаровой кран применяется в качестве запорной арматуры на трубопроводах систем водоснабжения,
хозяйственного и промышленного назначения, а также на технологических трубопроводах,
транспортирующих жидкости, не агрессивные к материалам крана. Основные среды применения:
холодное и горячее водоснабжение, отопление (вода, раствор гликолей в воде до 50%). Использование
шарового крана в качестве регулирующего устройства не допускается.
Таблица 1 «Технические характеристики»
Характеристика Значение Примечание
Диаметр номинальный DN 1/2" ÷ 2"
Давление номинальное PN 40 Бар - 1/2, 3/4, 1
Класс герметичности «А» ГОСТ 54808-2011
Температура рабочей среды -20 ºС ÷ +120 ºС
Температура окружающей среды -20 ºС ÷ +60 ºС
Размер присоединительной резьбы, дюймы 1/2" ÷ 2"
3. Конструкция
4. Габаритные и присоединительные размеры
№ поз. Наименование Материал
1 Корпус CW 617N - UNI EN 12165
2 Полукорпус CW 617N - UNI EN 12165
3 Гайка накидная CW 617N - UNI EN 12165
4 Кольцо EPDM
5 Штуцер CW 617N - UNI EN 12165
6 Седло PTFE
7 Шар CW 614N - UNI EN 12164
8 Шток CW 614N - UNI EN 12164
9 Кольцо EPDM
10 Уплотнение сальниковое PTFE
11 Втулка сальниковая CW 614N - UNI EN 12164
12 Рукоятка «бабочка» AlSi12
13 Гайка Сталь оцинкованная
CH
DN
∅
F
CH1
DN Артикул Ø Ø1 F S L2 H3
CH
(размер
под
ключ)
CH1
(размер
под
ключ)
Вес
(нетто),
гр.
1/2”
RBV-
0006-
0610215
14 11 11 67 23,5 70 25 31 217
3/4”
RBV-
0006-
0610220
19 16 10 75,5 31 83 30 37 347
1”
RBV-
0006-
0610225
24 19 13 92 31 94 38 47 607
Таблица 3
Таблица 2
