VALFEX ПНД компрессионный цанга - наружная резьба, разборный 32x3/4
Паспорт разработан в соответствии с требованиями ГОСТ 2.601 10

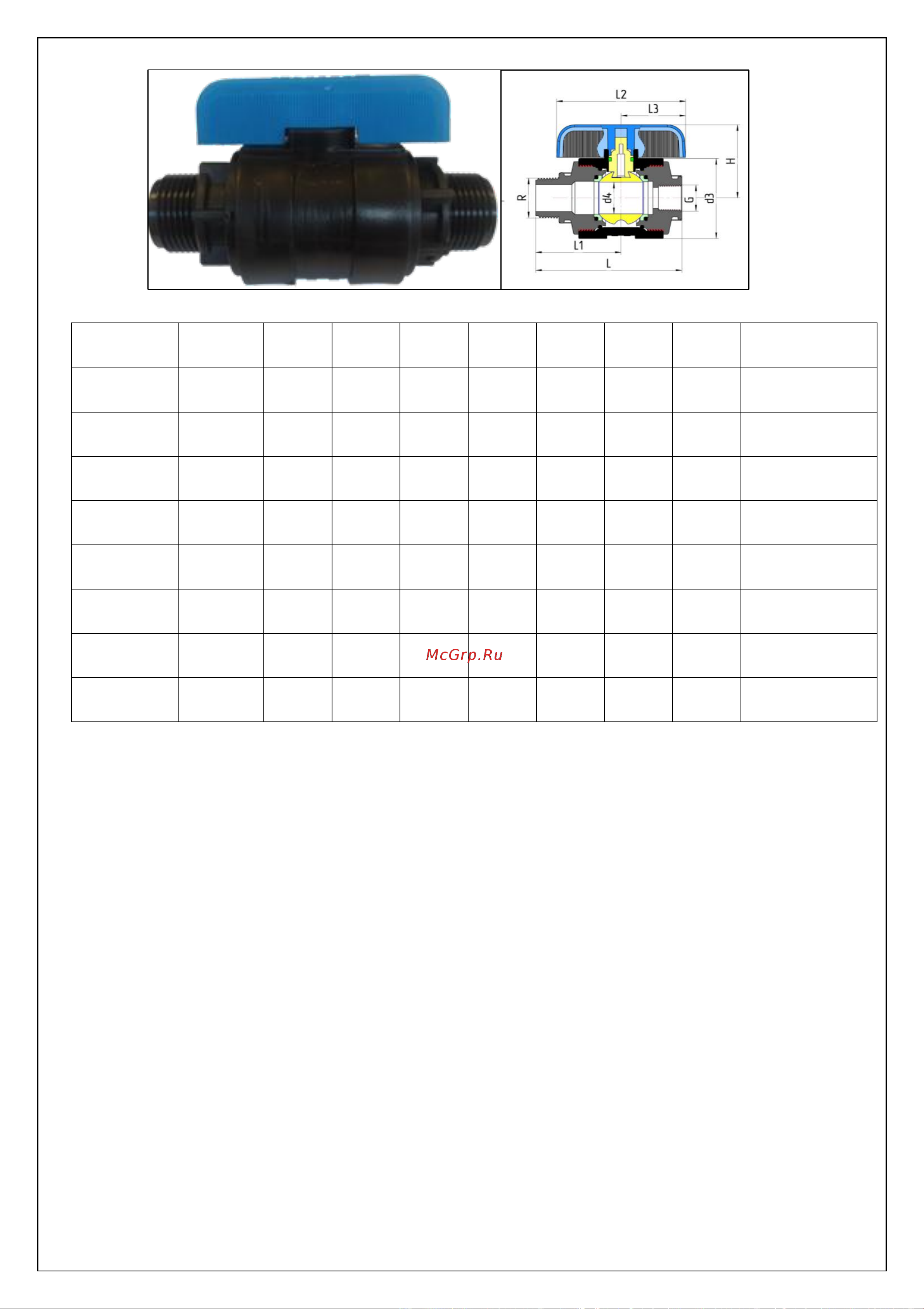

Рисунок 12. Кран шаровой наружная-наружная резьба
Таблица 16. Кран шаровой наружная-наружная резьба
Размер
Артикул
L, мм
L1, мм
L2, мм
L3, мм
d3, мм
d4, мм
Н, мм
R-R,
дюйм
Вес, кг
1/2"НР-1/2"НР
Ду16
128
64
80
40
53
16
53
1/2"-1/2"
1/2"НР-1/2"НР
Ду20
133
67
94
47
58
20
56
1/2"-1/2"
3/4"НР-3/4"НР
Ду16
128
64
80
40
53
16
53
3/4"-3/4"
3/4"НР-3/4"НР
Ду20
133
67
94
47
58
20
56
3/4"-3/4"
1"НР-3/4"НР
Ду20
133
67
94
47
58
20
56
1"-3/4"
1"НР-3/4"НР
Ду26
138
69
105
53
65
26
59
1"-3/4"
1"НР-1"НР
Ду20
133
67
94
47
58
20
56
1"-1"
1"НР-1"НР
Ду26
138
69
105
53
65
26
59
1"-1"
5. Указания по проектированию и монтажу.
5.1 Проектирование, монтаж и эксплуатацию систем трубопроводов с использование труб
ПЭНД и кранов шаровых из полипропилена компрессионного типа следует выполнять в
соответствии с требованиями СП 40-102-2000; СН 550-82; отраслевыми и ведомственными
нормами, а также рекомендациями производителя, утвержденными в установленном порядке.
5.2 Краны шаровые, хранившиеся или транспортировавшиеся при температуре ниже 0
0
С,
должны быть перед монтажом выдержаны в течение 2ч при температуре не ниже +5
0
С;
5.3 Все используемые материалы не должны иметь загрязнений и повреждений;
5.4 При монтаже необходимо снять фаску с внешнего диаметра торца трубы и смазать
силиконовой смазкой конец монтируемой трубы.
5.5 Краны шаровые с наружной резьбой имеют трубную коническую резьбу (R). Краны
шаровые с внутренней резьбой имеют трубную дюймовую резьбу (Rp). При свертывании кранов
шаровых с другими компрессионными фитингами, герметизацию резьбового соединения
производить с использованием клея-герметика Loctite Si 5331 или аналогами, рекомендованными
для пластиковых резьб.
5.6 При монтаже с другими фитингами, имеющими трубную цилиндрическую резьбу,
уплотнение резьбы также производится с использованием клея-герметика Loctite Si 5331.
5.7 Свертывание кранов шаровых должно производиться руками, ременным ключом или
ключом для монтажа компрессионных фитингов.
5.8 При соблюдении данных требований полученное соединение будет герметичным во всем
диапазоне рабочих давлений.
