ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
давлении (0,05 МПа)
16
Расход воды при давлении
0,3МПа
л/с
>0,5
>0,5
>0,5
17
Акустическая группа
III
III
III
18
Размер ячейки
фильтроэлемента
мкм
800
800
800
19
Диаметр декоративной
чашки
мм
55
55
55
20
Масса
г
140
156
149
21
Максимальная температура
окружающей среды
°С
55
55
55
22
Максимальная влажность
окружающей среды
%
60
60
60

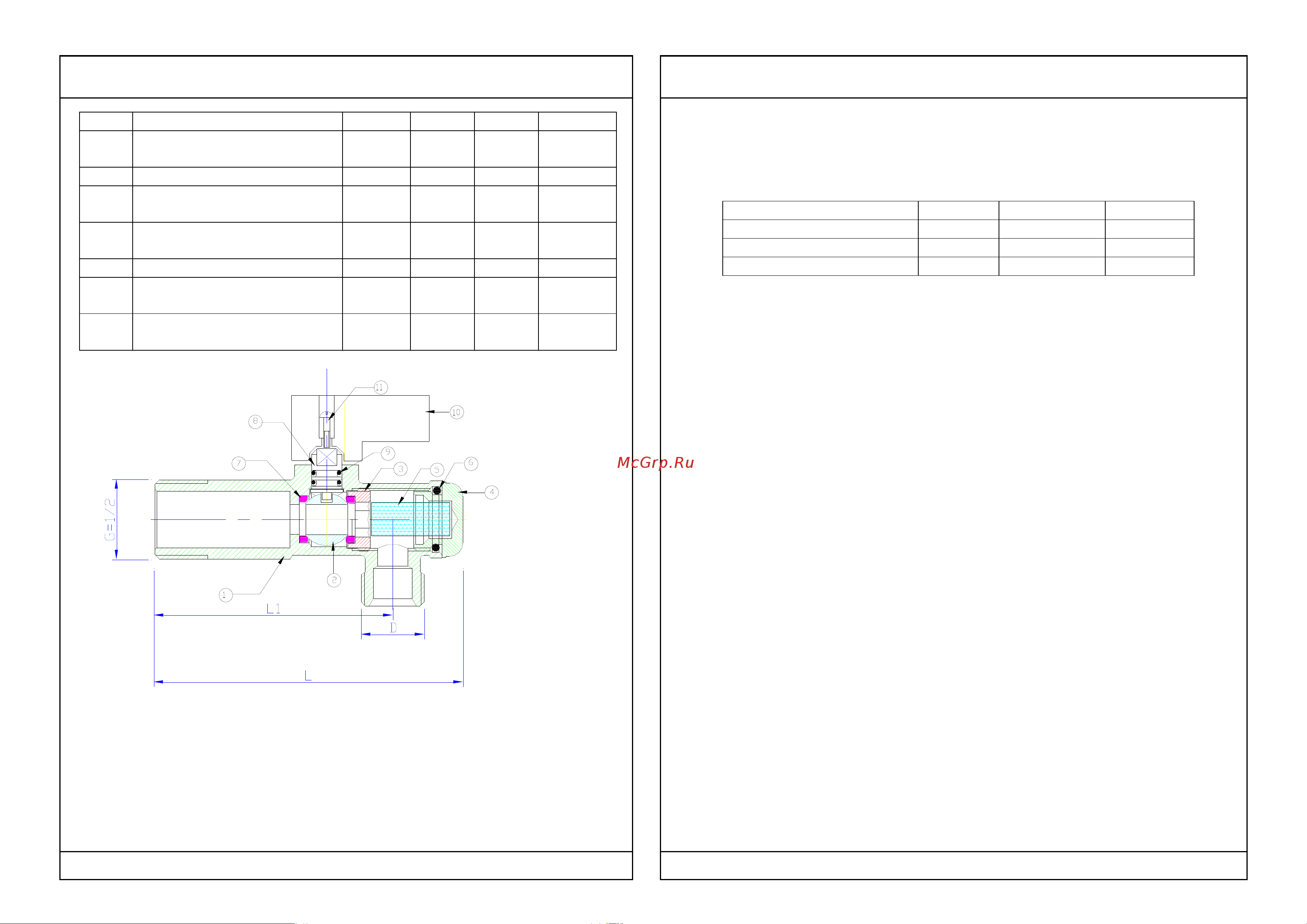

3.Устройство и принцип работы
В латунном никелированном корпусе крана 1 помещается шаровой затвор
2 из хромированной латуни, уплотненный прокладками 7 из PTFE. Затвор
удерживается в корпусе при помощи прижимной гайки 3, имеющей
шестигранное (под ключ) проходное сечение. Затвор управляется с помощью
латунного штока 8 с двумя сальниковыми кольцами 9 из EPDM. В корпус
крана помещен фильтроэлемент из нержавеющей стали AISI 304. Латунная
никелированная пробка фильтра 4 присоединена к корпусу через прокладку 6
из EPDM.Ручка крана выполнена из PA-6 пластика и крепится к штоку
стальным оцинкованным винтом 11. Штуцерный патрубок с резьбой G3/8″
дополнительно снабжен накидной гайкой с уплотнительной муфтой из
EPDM c распределительным латунным кольцом для обжимного
присоеднинения штанговой подводки наружным диаметром 10 мм.
4. Габаритные размеры
L, мм
L1, мм
D
82
64,5
G 1/2
82
63
G 3/4
82
65
G 3/8
5. Указания по монтажу
5.1. Кран должен устанавливаться таким образом, чтобы пробка фильтра не
была направлена вверх. При этом должен быть обеспечен свободный доступ
для обслуживания фильтра.
5.2. В соответствии с ГОСТ 12.2.063 п.3.10, кран не должен испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа).
5.3. Муфтовые соединения должны выполнять с использованием в качестве
уплотнительных материалов ФУМ (фторопластовый уплотнительный
материал) или сантехнической полиамидной нити.
5.4. Жесткая (штанговая) подводка смесителя должна быть выполнена из
металла (медь, сталь). Использование пластиковых или резиновых подводок
не гарантирует герметичности соединения.
5.5. Использование разводных или рычажных ключей для монтажа крана не
допускается.
5.6. Кран надлежит монтировать с помощью рожкового ключа
соответствующего размера за шестигранную часть корпуса
6.Указания по эксплуатации и техническому обслуживанию
6.1. Краны должны эксплуатироваться при давлении и температуре,
изложенных в таблице технических характеристик.
6.2. Для прочистки фильтроэлемента необходимо перекрыть кран, с помощью
рожкового ключа отвернуть пробку фильтра и достать фильтроэлемент, при
этом его следует держать таким образом, чтобы скопившийся шлам не остался
в корпусе крана..
6.3. Не допускается замерзание рабочей среды внутри вентиля.
7. Утилизация
7.1. Утилизация изделия (переплавка, захоронение, перепродажа) производится
в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране
атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня 1998 г. № 89-ФЗ
(в редакции от 01.02.2015г) "Об отходах производства и потребления", от 10
января 2002 № 7-ФЗ « Об охране окружающей среды» (в редакции от
01.01.2015), а также другими российскими и региональными нормами, актами,
