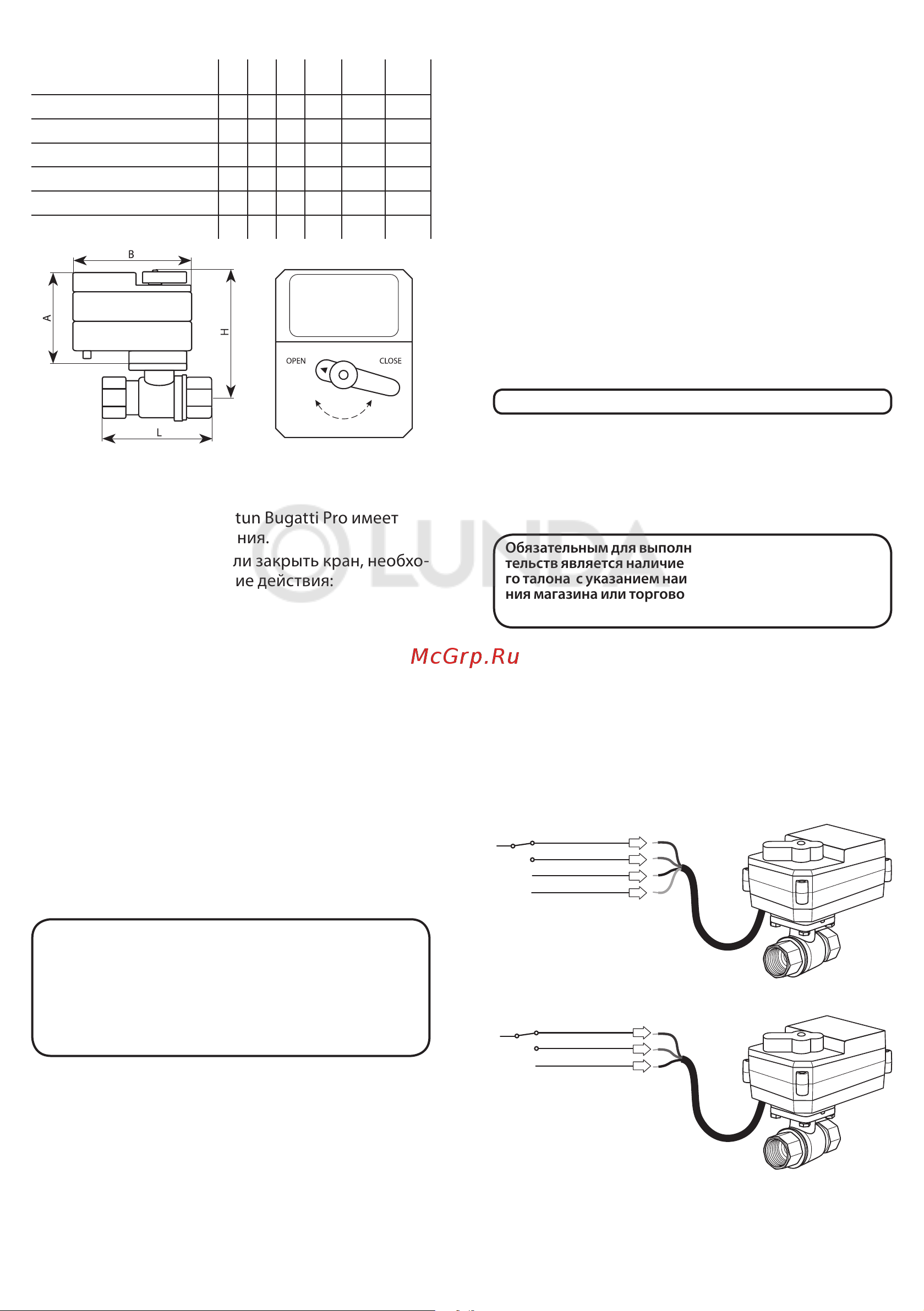

Установочные размеры (мм) (рис. 1)

Ручное управление возможно только при полно-

стью обесточенном электроприводе!

Ручное управление краном с электроприводом

возможно только при нажатии металлической

кнопки, расположенной в нижней части привода.

Впротивном случае может быть поврежден вну-

тренний механизм привода!

Модель A B L H

ши-

рина

вес,

гр

Neptun Bugatti Pro 220В ½ 70 86 62 100 70 745

Neptun Bugatti Pro 220В ¾ 70 86 68 103 70 838

Neptun Bugatti Pro 220В 1 70 86 83 112 70 1027

Neptun Bugatti Pro 12В ½ 70 86 62 100 70 722

Neptun Bugatti Pro 12В ¾ 70 86 68 103 70 811

Neptun Bugatti Pro 12В 1 70 86 83 112 70 1006

Функция ручного управления (рис. 2)

Привод кранов серии Neptun Bugatti Pro имеет

функцию ручного управления.

Чтобы вручную открыть или закрыть кран, необхо-

димо выполнить следующие действия:

1. Нажмите и удерживайте металлическую кнопку,

расположенную на нижней части электропривода.

Рис. 3 Электрическая схема подключения

крана с электроприводом серии

Neptun Bugatti Pro 220В

Рис. 4 Электрическая схема подключения

крана с электроприводом

серии Neptun Bugatti Pro 12В

красный (открыть)

синий (закрыть)

черный (общий)

зеленый (земля)

красный (открыть)

зеленый (закрыть)

черный (общий)

+12 B

-12 B

Индикация состояния крана:

• кран ОТКРЫТ – стрелка на ручке ручного управ-

ления указывает на индикатор OPEN на корпусе

электропривода;

• кран ЗАКРЫТ – стрелка на ручке ручного управ-

ления указывает на индикатор CLOSE на корпусе

электропривода.

Производитель

ООО «Специальные системы и технологии»,

141008, Московская обл., г. Мытищи, Проектируемый пр-д

5274, стр. 7, Тел./факс: (495) 728-80-80

Гарантийные мастерские находятся по адресу:

109147, г. Москва, ул. Марксистская, д. 5, стр. 1,

Тел.: (495) 258-90-40, (495) 916-02-34

141008, Московская обл., г. Мытищи,

Проектируемый пр-д 5274, стр. 7,

Тел./факс: (495) 728-80-80

Транспортировка и хранение

Кран шаровой с электроприводом допускается

транспортировать всеми видами транспорта всо-

ответствии с правилами, действующими на кон-

кретном виде транспорта, с соблюдением условий

транспортирования группы С по ГОСТ 23216-78.

Краны шаровые с электроприводом должны хра-

ниться с соблюдением условий хранения 2 (С) по

ГОСТ 15150- 69.

2. Поверните ручку ручного управления влево или

вправо для того, чтобы закрыть или открыть кран.

3. Отпустите кнопку.

Рис. 1 Рис. 2

Схемы подключения

Обязательным для выполнения гарантийных обяза-

тельств является наличие заполненного гарантийно-

го талона с указанием наименования изделия, назва-

ния магазина или торговой фирмы, продавшей товар,

её штампа, Ф.И.О. иподписи уполномоченного лица.

Гарантийный срок: 6 лет со дня продажи

Гарантийные обязательства не распространяются

на краны с электроприводом Neptun Bugatti Pro,

имеющие механические повреждения, а также если

дефект возник в результате неправильного монта-

жа, подключения и эксплуатации данных приборов.

Гарантийные обязательства

Меры безопасности

Кран шаровой с электроприводом соответствуют тре-

бованиям технических регламентов таможенного со-

юза ТР ТС 020/2011 «Электромагнитная совместимость

технических средств», ТР ТС 010/2011 «Обезопасности

машин и оборудования». Кран шаровой с электропри-

водом Neptun Bugatti Pro 220В, Кран с электроприво-

дом Bugatti Pro 220В иКран с электроприводом Pro

220В соответствуют также ТР ТС 004/2011 «О безопас-

ности низковольтного оборудования».

Подключение крана шарового с электроприводом

должно производиться квалифицированным элек-

триком. Все работы по монтажу и подключению

крана шарового с электроприводом следует прово-

дить при отключенном напряжении питания.

Срок службы изделия не менее 7 лет.
