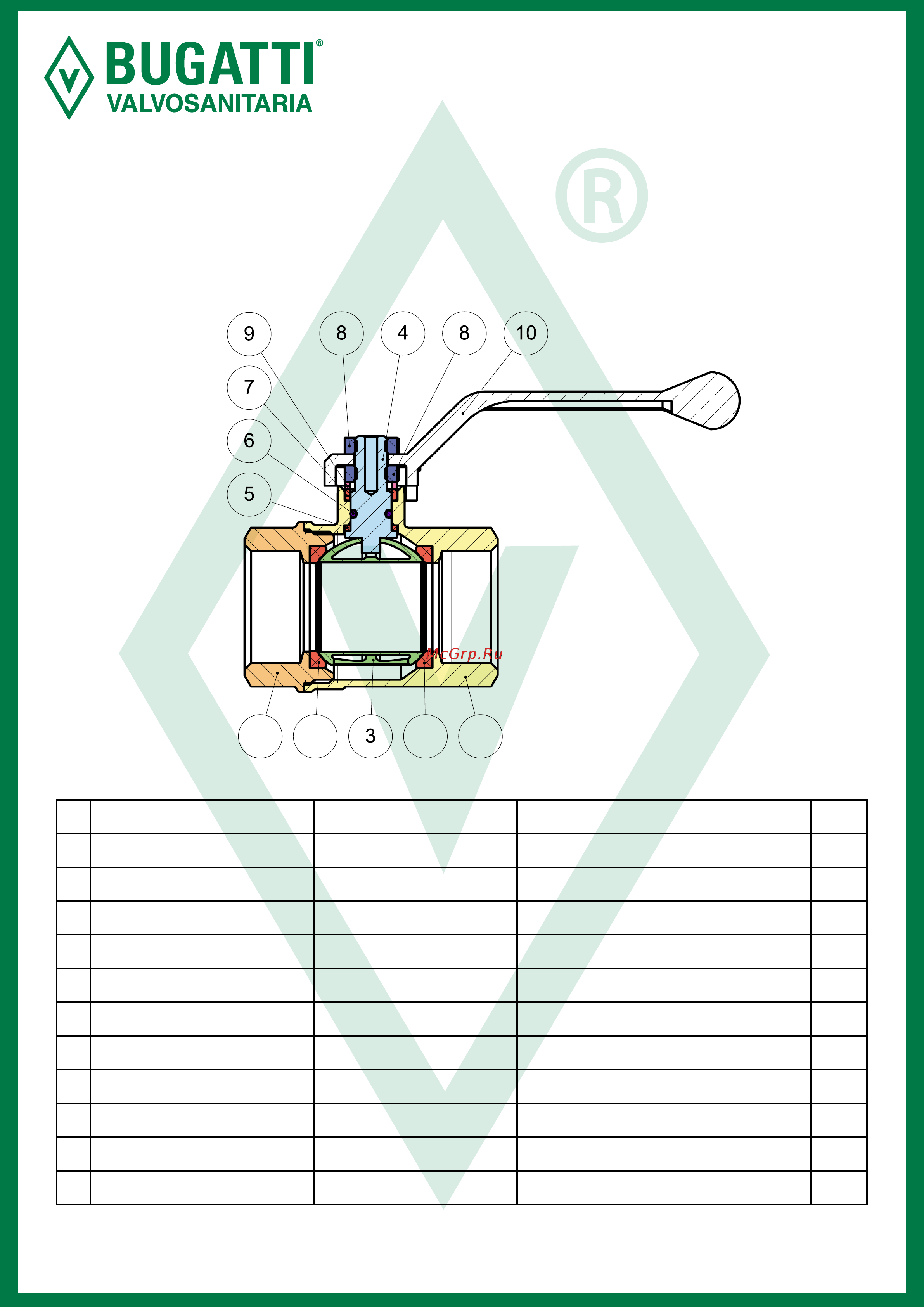

4. КОНСТРУКЦИЯ И ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

В разделе представлены модели шаровых кранов, отличающиеся конструктивно.

Производитель оставляет за собой право вносить изменения в конструкцию шаровых кранов не ухудшающие его технические и эксплуатационные

характеристики без уведомления потребителя.

АРТИКУЛ 910

11 2 2 1

1/2"

1"1/2

2"1/2

Forged brass ball valve, full port, F-F, with

aluminium handle, Size from 1/2" to 2"1/2

Series

1 1

Sfera

Stem

BUGATTI

VALVOSANITARIA

1 1/

UFFICIO

TECNICO

N° Наименование элемента Материал изготовления Марка материала Кол-во

1 Большой полукорпус Латунь CW617N Латунь горячепрессованная никелированная 1

2 Седельные кольца PTFE Политетрафторэтилен (фторопласт) 2

3 Затвор шаровой Латунь CW617N

Латунь горячепрессованная никелированная

и хромированная

4 Шток Латунь CW614N Латунь горячепрессованная 1

5 Нижняя прокладка PTFE Политетрафторэтилен (фторопласт) 1

6 Уплотнительное кольцо NBR70sh

Бутадиен-нитрильный каучук

(cинтетический каучук)

7 Верхняя прокладка PTFE Политетрафторэтилен (фторопласт) 1

8 Прижимная гайка Сталь Оцинкованная сталь 2

9 Латунная шайба Латунь CW614N Латунь горячепрессованная 1

10 Pукоять Рукоять алюминий Алюминий литой 1

11 Малый полукорпус Латунь CW617N Латунь горячепрессованная никелированная 1
