АРТИКУЛ 922
12 14 4 2
11
1
1/2"
12
1"
14
1"1/4
Forged brass ball valve, full port, F-
Straight union, with aluminium
T-handle, Size from 1/2" to 1"1/4
Series
Thread ends
stop
Treatment
1 1
2
1
sfera
2
4
Sfera
1
Stem
1
1
1
1
2
1
11
Farfalla
T-handle
1
12
Fitting
1
1
14
1
F
1
2
3
4
C
D
7
8
A
B
-
g
-
BUGATTI
VALVOSANITARIA
1 1/
UFFICIO
TECNICO

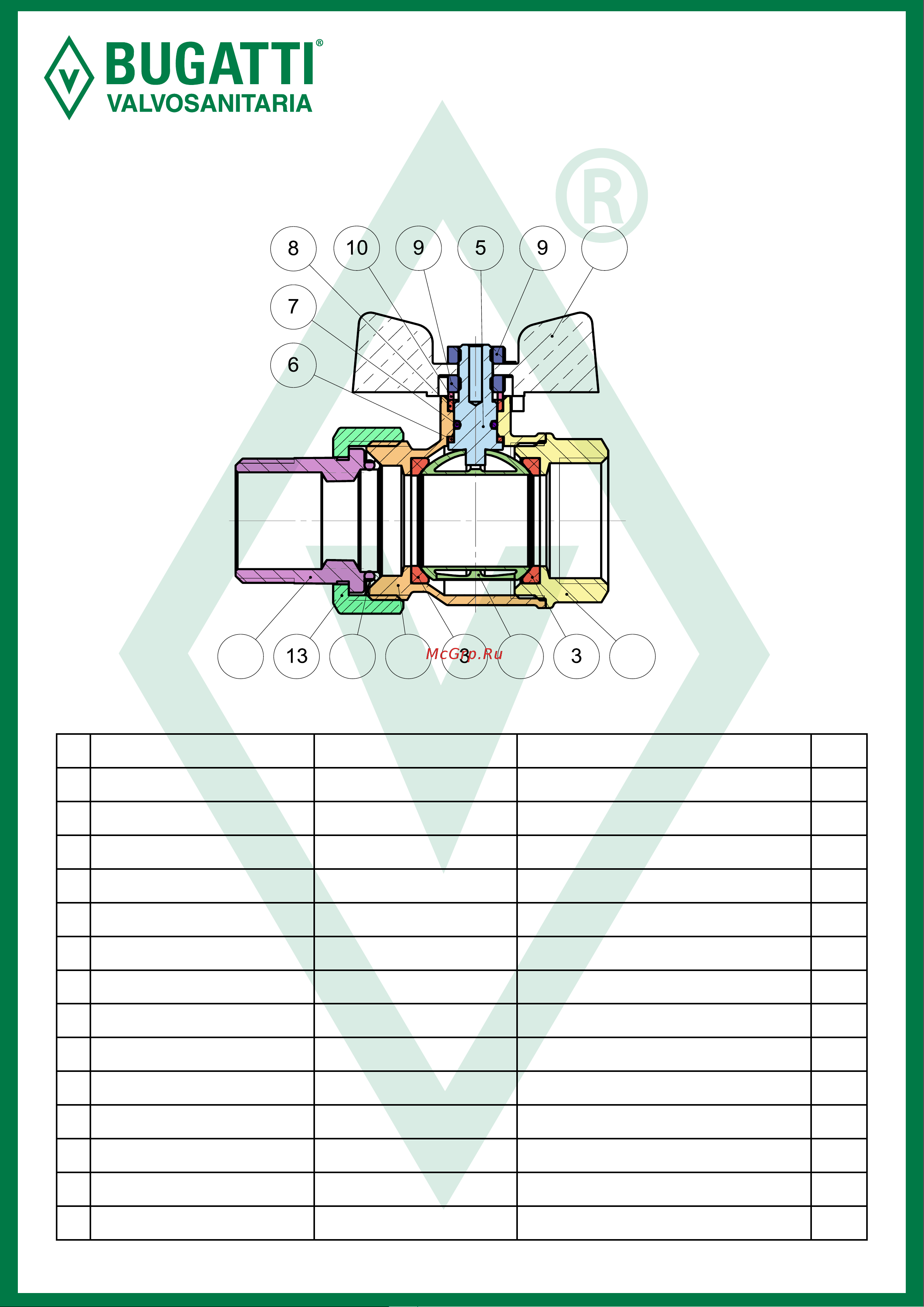

N° Наименование элемента Материал изготовления Марка материала Кол-во
1 Большой полукорпус Латунь CW617N Латунь горячепрессованная никелированная 1
2 Малый полукорпус Латунь CW617N Латунь горячепрессованная никелированная 1
3 Седельные кольца PTFE Политетрафторэтилен (фторопласт) 2
4 Затвор шаровой Латунь CW617N
Латунь горячепрессованная никелированная
и хромированная
1
5 Шток Латунь CW614N Латунь горячепрессованная 1
6 Нижняя прокладка PTFE Политетрафторэтилен (фторопласт) 1
7 Уплотнительное кольцо NBR70sh
Бутадиен-нитрильный каучук
(cинтетический каучук)
1
8 Верхняя прокладка PTFE Политетрафторэтилен (фторопласт) 1
9 Прижимная гайка Сталь Оцинкованная сталь 2
10 Латунная шайба Латунь CW614N Латунь горячепрессованная 1
11 Ручка "бабочка" Алюминий Алюминий литой 1
12 Съемный патрубок Латунь CW617N Латунь горячепрессованная никелированная 1
13 Накидная гайка Латунь CW617N Латунь горячепрессованная никелированная 1
14
Уплотнительное кольцо съемного
патрубка
NBR70sh
Бутадиен-нитрильный каучук
(cинтетический каучук)
1
7
