Паспорт разработан в соответствии с требованиями ГОСТ 2.601 2
1.Назначение и область применения
Шаровые краны серии Optima применяются в качестве запорной арматуры систем из статистиче-
ского сополимера полипропилена (PP-R) для хозяйственно-питьевого водоснабжения и низкотем-
пературного отопления, высокотемпературного отопления отопительными приборами, а также для
транспортирования других жидких сред, к которым материал труб химически стоек.
2. Технические характеристики
Табл. 1
№
Характеристика
Ед. изм
Значение
1
Ремонтопригодность
-
нет
2
Номинальное давление PN при Т=20ºС
bar
25
3
Допустимая температура среды окружающей кран
ºС
От +5 до +50
4
Максимальная рабочая температура
ºС
80
5
Максимальная рабочая температура (кратковременно)
ºС
90
6
Диапазон диаметров условного прохода (Дн –ПП трубы)
дюймы/
(мм)
1/2"(20); 3/4"(25); 1" (32);
1 ¼" (40); 1 1/2″ (50);
2″(63)
7
Класс по эффективному диаметру
-
стандартнопроходной
8
Класс герметичности по ГОСТ 9544
-
А
9
Способ соединения с трубопроводом
-
Диффузионная раструбная
сварка
10
Температура сварки полипропилена
ºС
260
2.2. Пожарно-технические характеристики кранов из полипропилена
Табл. 2
Группа горючести
Г3
Группа воспламеняемости
В3
Дымообразующая способность
Д3
Токсичность продуктов горения
Т2

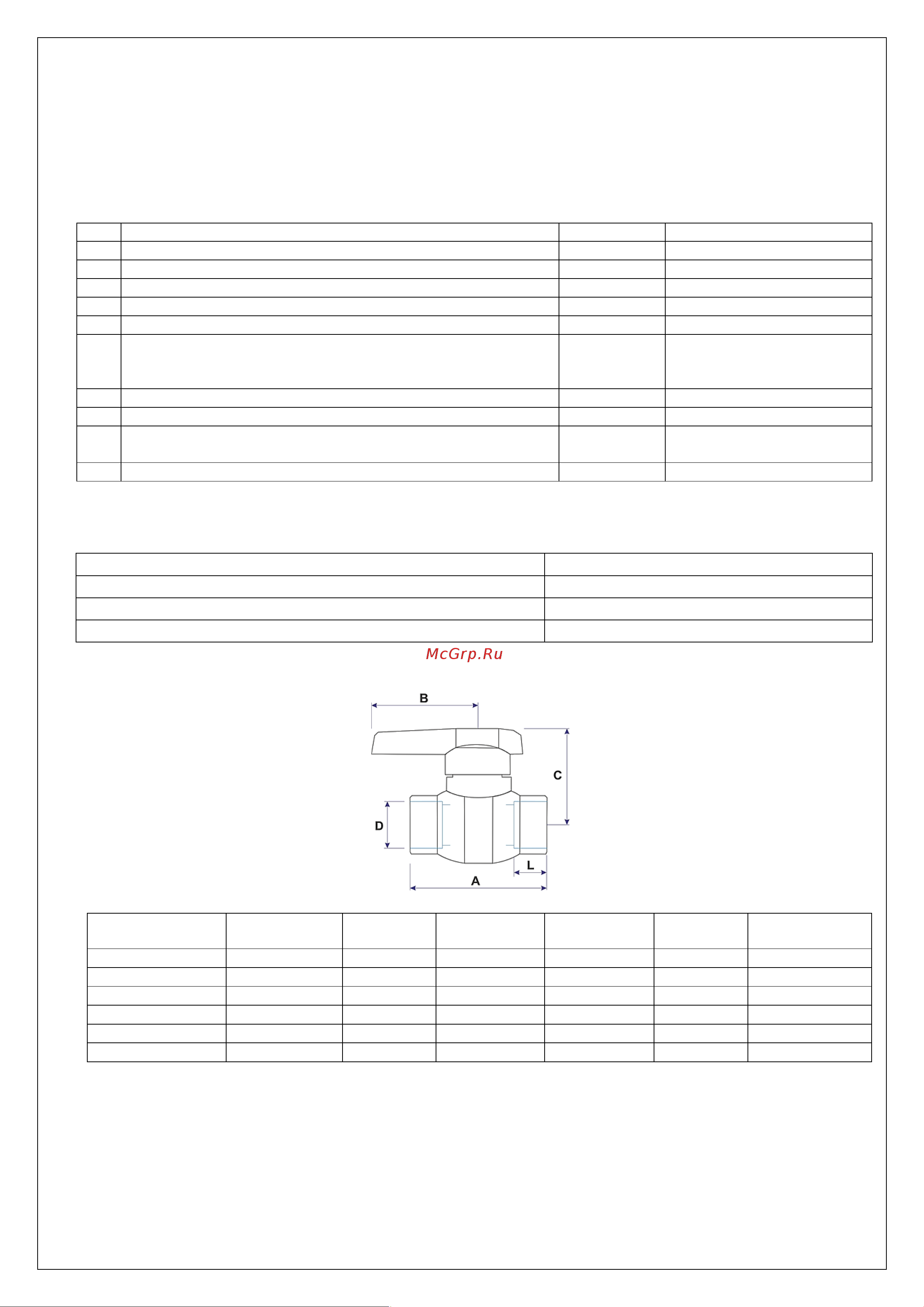

3. Габаритные размеры
Табл. 3
Размер, мм
А, мм
В, мм
C, мм
L, мм
Вес, г
20
74
62
46
16,5
86
25
78
62
51
17,5
116
32
79
70
54
19
167
40
97
75
66
20
358
50
123
107
80
23
614
63
144
113
92
28
988
4.
Устройство и принцип работы
Корпус клапана изготовлен из полипропилена (поз1). На поворотной ручке (поз.7) нанесено
направление поворота. Ручка крепится с помощью винта (поз.8) к штоку из нержавеющей стали
(поз.5), имеющему два сальниковых уплотнительных кольца из EPDM (поз. 6). Шток герметично
установлен в корпусе затворного узла (поз.2). Герметизация шарового затвора обеспечивается те-
флоновыми уплотнительными кольцами (поз.4). Перекрытие потока осуществляется хромирован-
ным шаровым затвором из нержавеющей стали (поз.3).
Шаровые краны серии Optima совместимы со всеми типами полипропиленовых труб т.м.VALFEX
