X Y Z T
139 145 66 14
175 145 66 14
211 181 66 14
283 213 66 14
391 213 66 14
283 338 66 14
283 463 66 14
A B C D E F K L M
156 162 67 78 23,5 80
59 100 100
192 162 67 78 23,5 80
95 100 100
228 198 67 78 23,5 80
128 86 133
300 230 67 78 23,5 80
200 160 167
408 230 67 78 23,5 80
308 160 167
300 355 192 78 23,5 80
200 285 292
300 480 317 78 23,5 80
200 410 417
330-010100-036
330-010100-006
330-010100-008
330-010100-012
330-010100-018
330-010100-024
330-010100-008 / 330-010200-008
330-010100-012 / 330-010200-012
330-010100-018 / 330-010200-018
330-010100-024 / 330-010200-024
330-010100-036 / 330-010200-036

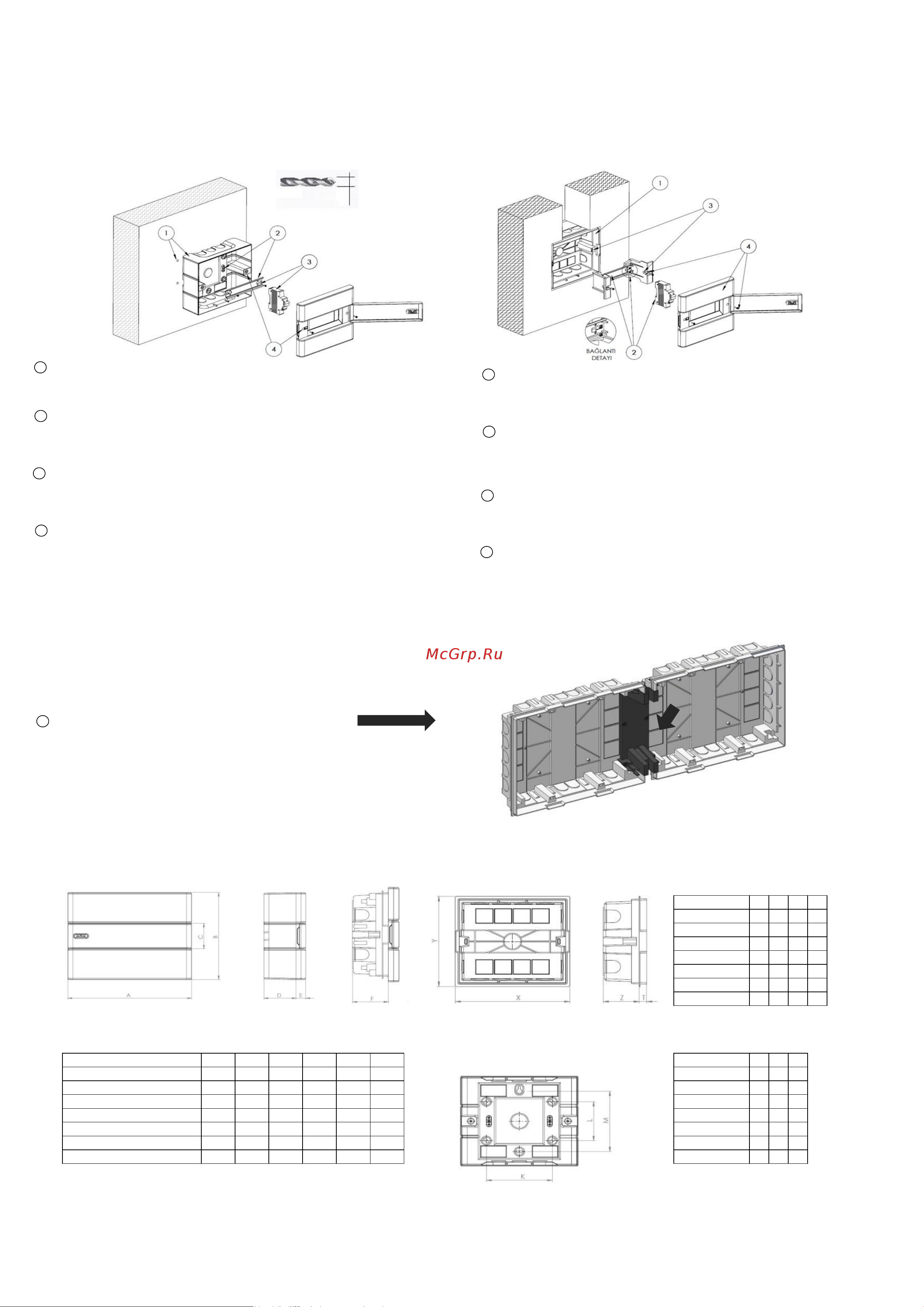

MONTAJ BİLGİLERİ / ASSEMBLY INSTRUCTIONS
PRODUCT CODE
330-010100-004 / 330-010200-004
330-010100-006 / 330-010200-006
PRODUCT CODE
330-010200-004
330-010200-006
330-010200-008
330-010200-012
330-010200-018
330-010200-024
330-010200-036
PRODUCT CODE
330-010100-004
GENEL ÖLÇÜLER (mm)
GENERAL DIM. (mm)
Duvara delik açılması ve dübel takılması.
Drilling the wall and fixing the pegs.
Rayın , topraklama bloğunun vidalarıyla montajı.
Fixation of rail and carthing terminal block with its screws.
Sigortaların montajı, faz,topraklama ve nötr kabloların bağlanması.
Assembyl of circuit-breakers, connection of lag, carthing and neutral
cables.
Üst kapağın ambalaj içerisinde yer alan vidalarla sabitlenmesi.
Fixation of upper case with screws provided in package.
1
2
3
4
Sıva altı kasanın duvara montajı , kablo çekilmesi.
Assembly of flush mount box, cable installation.
Rayın ve topraklama bloğunun vidalarıyla montajı.
Fixation of rail and carthing terminal block with its screws.
Sigortaların montajı, faz, topraklama ve nötr kabloların bağlanması.
Assembyl of circuit-breakers, connection of lag, carthing and neutral cables.
Üst kapağın ambalaj içerisinde yer alan vidalarla sabitlenmesi.
Fixation of upper case with screws provided in package.
1
2
3
4
SIVA ÜSTÜ
SURFACE MOUNT
1
SIVA ALTI
FLUSH MOUNT
SIVA ÜSTÜ
Ø 7 mm
SIVA ALTI
FLUSH MOUNT
Modüler Birleştirme Parçasının vida ile montajı ( 340-010200-024 / 340-010200-036 )
Combining by coupling part
MONTAJ ÖLÇÜLERİ (mm)
FIXING DIM. (mm)
DIMENSIONS : mm
DIMENSIONS : mm
DIMENSIONS : mm
