2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Технические характеристики изделий:

Тип шины

Диаметр

отверстий

Ø, мм

Количество отверстий в нулевой шине N, шт.

Сечение присоединяемых проводников, мм

4 6 8 10 12 14 16 18 20 22 24

Сечение

присоединяемых

проводников, мм

ШНИ-6x9-n-У1

6 2 22

4 2 4 6 8 10 12 14 16 18 20 22 6

ШНИ-6x9-n-У2

6 2 6

4 2 4 6 8 10 12 14 16 18 20 22 6

ШНИ-8x12-n-У2

7,5 2 6

5 2 4 6 8 10 12 14 16 18 20 22 10

ШНИ-6x9-n-Д

6 2 6

4 2 4 6 8 10 12 14 16 18 20 22 6

ШНИ-8x12-n-Д

7,5 2 10

5 2 4 6 8 10 12 14 16 18 20 22 10

ШНИ-6x9-n-Д

(типа «Стойка)

5,5 - - 8 10 12 14 - - - - - 10

2.2 Группа механического исполнения M4 по ГОСТ 17516.1.

2.3 Габаритные и установочные размеры шин приведены на рисунках 1-6 и в таблицах.

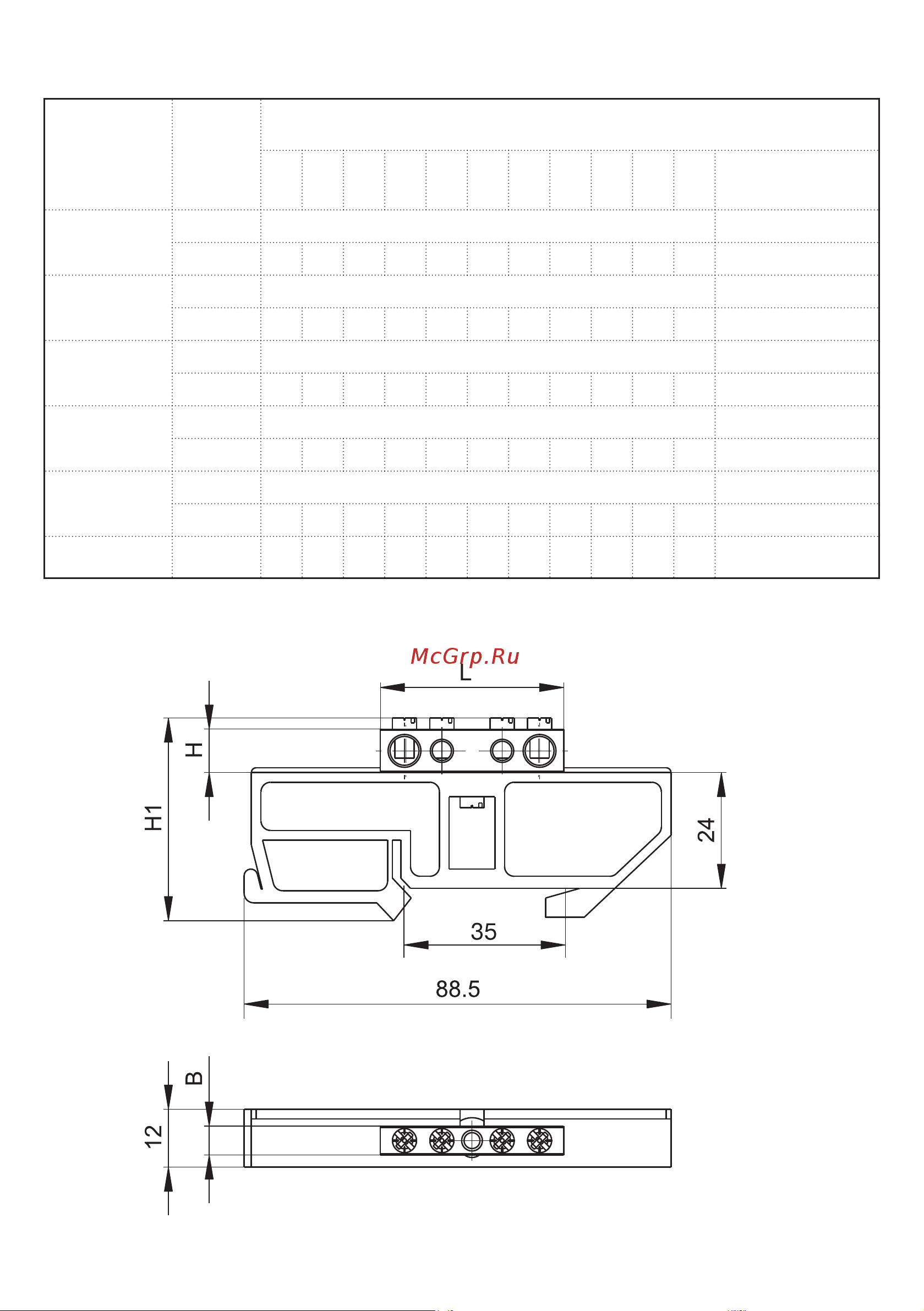

Рисунок 1 – Шина PE «земля (N «ноль») на DIN-изоляторе
