Максимальная толщина шины,
мм, не более
Максимальное усилие, развивае-
мое рабочим поршнем, т
Требуемое давление масла для
достижения макс. усилия, бар
Максимальное расстояние центра
отверстия от края листа, мм
Насадки в комплекте
для отверстий, ∅ мм
2
Марка масла
Габаритные размеры,
мм, не более
Масса, кг, не более
1
2
3
4
5
6
7
8
12
31
700
110
10.5, 13.8,
17.0, 20.5
масло
индустриальное
И-20А
400х200х300
33.3
Пресс гидравлический ШП-110/12+ предназна-
чен для перфорирования медных и алюминиевых
электротехнических шин с помощью сменных
насадок.
1. Подсоединить к прессу гидравлическую систе-
му с подходящими параметрами (см. «Рекомен-
дуемый привод»). Соединить вместе полумуфты
БРС пресса и рукава высокого давления (РВД).
2. Завернуть шайбу БРС до упора.
3. Выбрать насадки в соответствии с диаметром
желаемого отверстия.
4. Зафиксировать насадки на посадочных местах.
5. Установить шину между матрицей и пуансоном.
6. Подать давление в систему.
7. Произвести перфорирование до полного про-
резания пуансоном шины.
8. Плавно уменьшить давление до нуля. При этом
поршень возвращается в исходное положение.
В случае необходимости разблокировать пресс
можно на любом этапе опрессовки. Для этого
надо плавно уменьшить подаваемое давление.
В качестве привода для пресса ШП-110/12+
рекомендуется использовать следующие насосы:
Ручной насос НГР-7009К ШТОК
Модель с увеличенным маслобаком и предохра-
нительным клапаном.
Ножной насос НГН-7004К ШТОК
Модель с увеличенным маслобаком и предохра-
нительным клапаном
Маслостанция СНГ-6310Э ШТОК

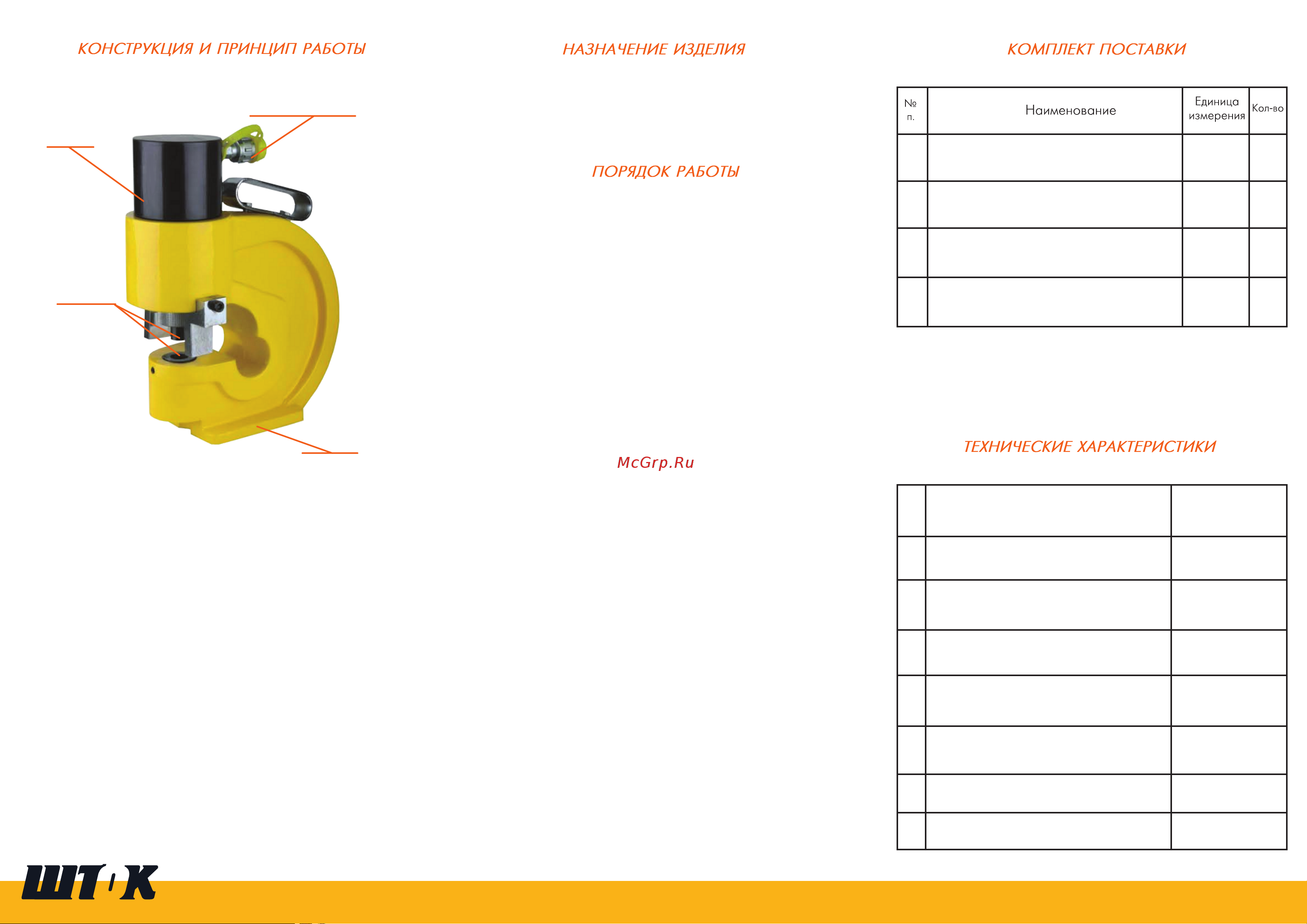

Внутри стакана смонтирован рабочий поршень с
манжетой и пружина для возврата поршня в
исходное положение. В стакан ввернута полу-
муфта быстроразъемного соединения (БРС).
Масло под давлением через полумуфту БРС
попадает в стакан и приводит в движение рабо-
чий поршень. Поршень начинает двигаться и
сжимает возвратную пружину. Насадки образуют
систему «пуансон - матрица», режущие кромки
пуансона чуть меньше кромки матрицы. Подвиж-
ный пунсон входит в матрицу и прорезает отвер-
стие в шине по кромке. При падении давления
пружина толкает поршень вверх и он принимает
свое начальное положение.
1 Пресс гидравлический ШП-110/12+ шт. 1
2. Матрица и пуансон комплект 1
3 Кейс для переноски и хранения шт. 1
4. Паспорт шт. 1
полумуфта БРС
насадки
станина
стакан
