Инструкция по эксплуатации

trommelberg.ru

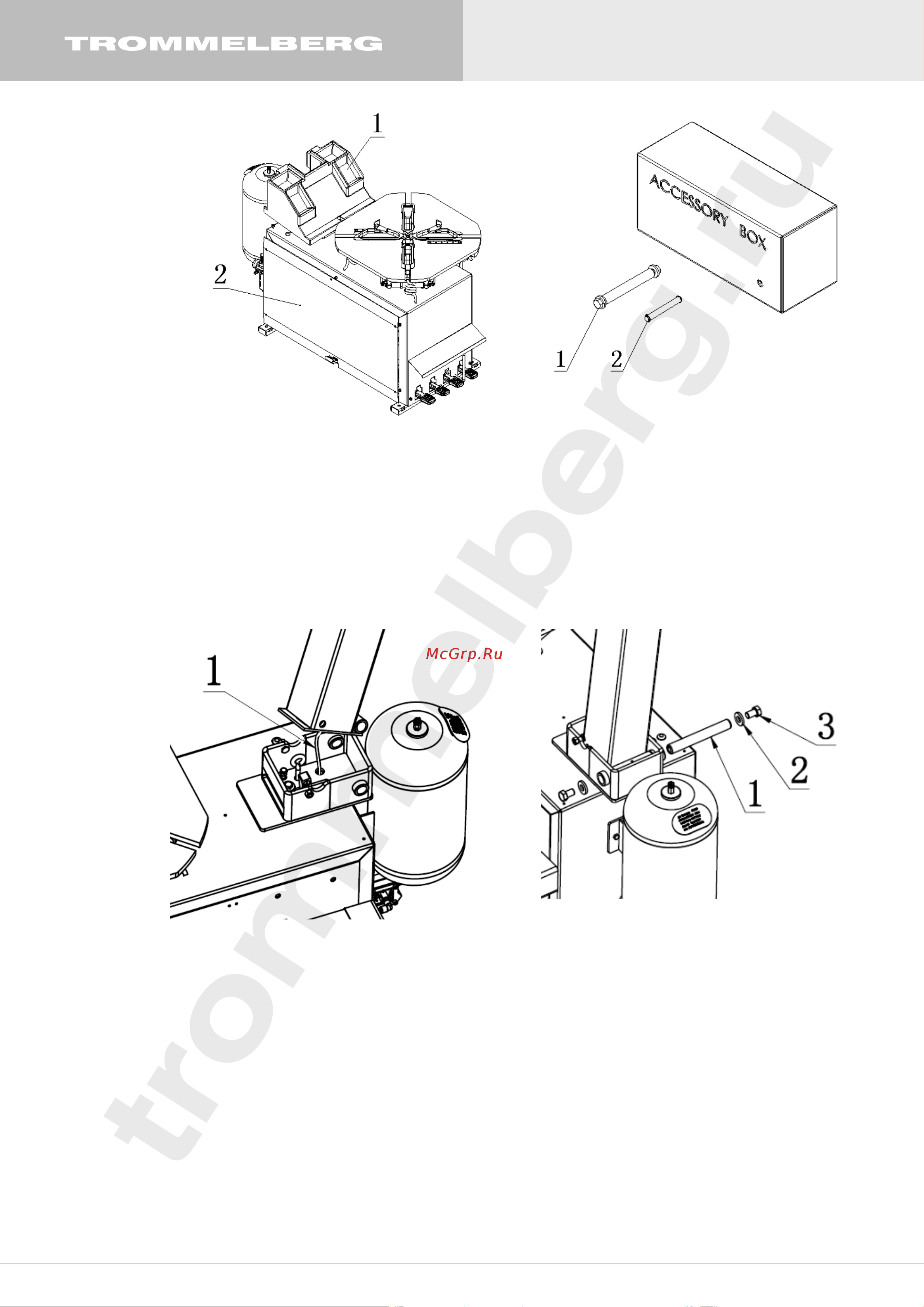

Рис. 8-3 Рис. 8-4

Вставьте колонну (рис. 8-5) в седло на корпусе, вденьте трубку Ø6 мм (рис. 8-5, поз. 1) в

отверстие в корпусе.

Выровняйте колонну так, чтобы проушины в нижней части колонны совпадали с

проушинами седла на корпусе станка. Далее вставьте палец (рис. 8-6, поз. 1) в проушину,

затем наденьте шайбы (рис. 8-6, поз. 2) и болты (рис. 8-6, поз. 3) с обеих сторон оси для

крепления. Затяните болты с усилием 70 Н·м (рис. 8-2), используя динамометрический

гаечный ключ.

Рис. 8-5 Рис. 8-6

Отклоните стойку назад. Через отверстие Ø16 мм, которое находится на передней части

стойки, вставьте тяговый палец так (рис. 8-7, поз. 1), чтобы одновременно соединить тягу

(рис. 8-7, поз. 3) и шток цилиндра (рис. 8-7, поз. 4). Далее, наденьте стопорные шайбы

(рис. 8-7, поз. 2).
