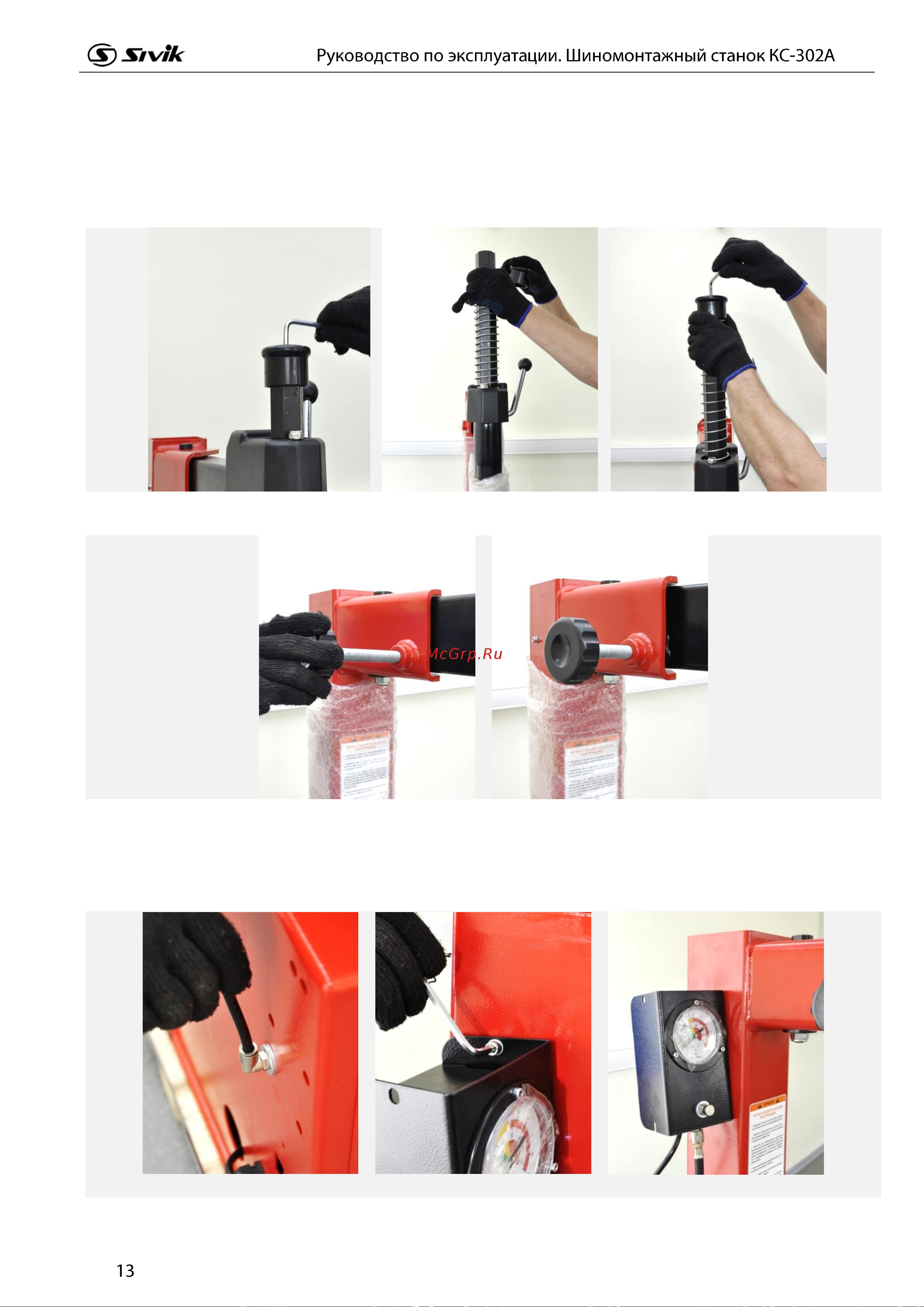

Ослабить винт на торце вертикального рычага монтажной колонны и, поддерживая 7.4.3

рычаг рукой, снять транспортировочную пластину.

Надеть пружину на вертикальный рычаг монтажной колонны. Сжав пружину, 7.4.4

установить упорную крышку на торец рычага. Зафиксировать крышку винтом.

Рисунок 8

Рисунок 9

Установить блок подкачки на боковой части монтажной колонны. Подключить 7.4.5

пневматическую трубку к нижнему фитингу на задней стенке корпуса станка..
