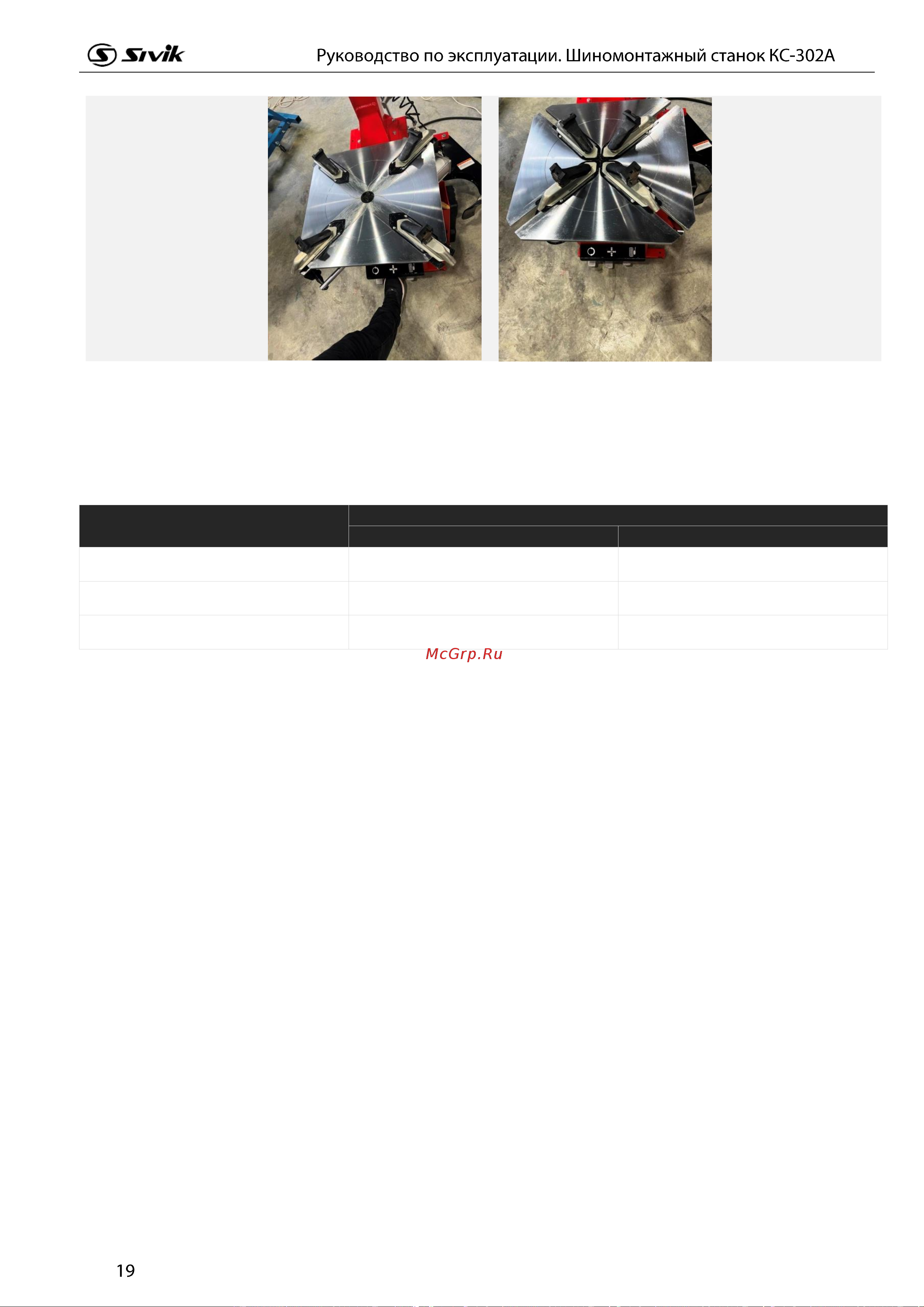

Рисунок 22

9 РАБОТА СТАНКА

9.1 РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЗАЖИМНЫХ КУЛАЧКОВ

Зажимные кулачки могут быть установлены в три различных положения.

ПОЛОЖЕНИЕ ЗАЖИМНОГО

КУЛАЧКА

ДИАМЕТР ЗАЖИМАЕМОГО ДИСКА

ЗАЖИМ СНАРУЖИ

ЗАЖИМ ИЗНУТРИ

Минимальное

10” – 20”

12” – 22”

Среднее

11” – 21”

13” – 23”

Максимальное

12” – 22”

14” – 24”

На предприятии-изготовителе зажимные кулачки установлены в среднее положение.

В зависимости от условий работы данную настройку можно изменить, переустановив кулачки.

Порядок переустановки:

- Открутить болт (а) с помощью шестигранного гаечного ключа HEX, 8 мм. Снять зажимы (b) и

ползун (с).

- Совместить отверстие ползуна (с) с нужным отверстием направляющей ползуна (d).

- Закрепить зажим болтом (a).

ВНИМАНИЕ!

Чтобы обеспечить равномерную фиксацию колеса на поворотном столе

необходимо все 4 зажимных кулачка установить в одинаковое положение.
