КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Станок представляет собой одноконтурные гидрав-

лические прессы для резки, гибки и перфорации, смон-

тированные на раме и приводимые в действие гидравли-

ческой насосной станцией СНГ-6310Э. Насосная станция

соединена с прессами шлангами высокого давления

через гидравлический переключатель. Перед началом

работы переключатель устанавливается в положение,

соответствующее выбранному прессу. При нажатии на

педаль, электродвигатель приводит в действие насос, на-

гнетающий в систему рабочую жидкость и приводящий в

действие соответствующий пресс.

Для удобства перемещения шины относительно ра-

бочего стола предусмотрен рольганг. При необходимости

рольганг можно перемещать по направляющей от шино-

реза к перфоратору. Транспортировать станок удобнее со

сложенным рольгангом. Для этого необходимо отсоеди-

нить его от поддерживающей рамы, сложить и опустить

вниз.

ПОРЯДОК РАБОТЫ

Перед первым включением установки необходимо

проверить уровень рабочей жидкости в резервуаре на-

сосной станции.

1. Подключите станок к сети переменного тока с на-

пряжением 220В/50Гц.

2. Вращением гидравлического переключателя выбе-

рите приводимый в действие пресс.

3. Включите питание кнопкой, расположенной на ли-

цевой части станка.

4. Установите шину в пресс.

5. Плавным нажатием на педаль задействуйте пресс.

6. Произведите обработку шины до требуемого со-

стояния.

7. Отпустите педаль управления. Насос должен от-

ключиться. Давление в системе упадет, и рабочая часть

пресса придет в исходное состояние. Масло стечет об-

ратно в резервуар.

A) Перфорирование отверстий: для проделывания от-

верстий используется агрегат для перфорирования.

Подберите матрицу и пуансон нужного диаметра.

Матрица устанавливается в отверстие в нижней части

агрегата, для чего откручивается винт под внутренний

шестигранный ключ. После установки матрицы закрутите

винт плотно, но не прикладывая больших усилий. Для

установки пуансона открутите гайку-фиксатор с поршня

агрегата, установите пуансон и закрутите гайку. Перед

проделыванием отверстий убедитесь, что стержень пуан-

сона и отверстие матрицы соосны, произведя опускание

и подъем поршня агрегата.

B) Вертикальная гибка:

1. Откройте покрывающую пластину, установите

матрицу для вертикального загиба на головку поршня и

установите обрабатываемую шину между двумя отвер-

стиями.

2. Установив нажимную пластину, закрутите 2 гайки

на установленной матрице.

3. 2 шибера установите в отверстия, соответствующие

ширине шины, закройте покрывающую пластину.

4. Вставьте обрабатываемую шину, включите насос,

загибайте шину до нужной отметки шкалы. (Примечание:

если 2 шибера будут установлены неправильно, это может

привести к неправильной работе и поломке устройства).

5. По окончанию загиба шины отключите питание на-

соса, откройте пластину, извлеките шину.

Вертикальная гибка:

1. Откройте покрывающую и волочильную пластины,

установите матрицу для горизонтального загиба на го-

ловку поршня и установите обрабатываемую шину между

двумя отверстиями.

2. Закройте волочильную пластину, запустите насос,

загибайте шину до нужной отметки шкалы.

3. По окончанию загиба шины отключите питание на-

соса, откройте пластину, извлеките шину.

На шиногибе установлен датчик, отключающий по-

дачу давления при достижении заданного угла гибки.

Установите датчик угла гибки на необходимый угол пере-

мещая его по направляющей. Зафиксируйте положение

датчика гайками. При достижении заданного угла датчик

отключит подачу давления. При необходимости подкор-

ректируйте положение датчика перемещая его относи-

тельно направляющей.

C) Резка: Центр шины должен совпадать с осью

поршня. Установите шину в рабочую область агрегата и

выполните рез, нажав на педаль управления. После раз-

резания шины верните лезвие шинореза в исходное по-

ложение.

«П»-образная пластина позволяет удобно осущест-

влять перфорацию ряда отверстий, расположенных на

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Станок предназначен для резки, горизонтальной и

вертикальной гибки, и перфорации медных и алюминие-

вых электротехнических шин. Станок имеет БРС для под-

ключения дополнительного модульного агрегата SHTOK.,

работающего от давления 630 бар.

равном расстоянии от края. После настройки требуемой

глубины пластина фиксируется 4-мя винтами.

По окончании работы приведите гидравлический

переключатель в положение «Нейтраль». Обесточьте ста-

нок, нажав кнопку «Стоп» на лицевой панели.

МЕРЫ БЕЗОПАСНОСТИ

1. При пользовании станком необходимо соблюдать

отраслевые и производственные меры безопасности.

2. При работе соблюдайте приведенные технические

параметры. Несоответствие обрабатываемых шин техни-

ческим характеристикам станка приведет к выходу его из

строя.

3. В случае нарушения возникновения нештатной си-

туации, необходимо немедленно отпустить педаль управ-

ления и обесточить станок, нажав красную кнопку «Стоп»

на панели станка.

4. Не допускайте работу станка вхолостую под дав-

лением, так как это может привести к выходу из строя

уплотнительных прокладок, течи масла, раздутию рука-

вов высокого давления.

5. Контролируйте температурный режим станка. Не

допускайте перегрева.

6. Рукава высокого давления станка на заводе прохо-

дят выходной тест на давление 105 МПа, но из-за того, что

резиновый рукав быстро стареет, необходимо регулярно,

не реже чем 1 раз в полгода производить проверку. При

частом использовании- через каждые три месяца. Для

проверки в РВД подается давление 87,5 МПа. В случае,

если РВД рвется, возникает разбухание или течь, его

дальнейшее использование невозможно и необходима

замена.

7. Подшипники чистятся не реже, чем 1 раз в полгода,

при сборке наносите консистентную смазку.

8. Контролируйте уровень масла. При пользовании

станком происходит незначительный расход масла. Это

нормально. Следите за тем, чтобы уровень масла не опу-

скался ниже уровня мениска в смотровом окне маслобака

и при необходимости доливайте. В качестве рабочей жид-

кости рекомендуется масло ВМГЗ. Для этого необходимо

открутить крышку резервуара и залить масло до уровня

не ниже смотрового отверстия в корпусе маслобака.

9. Производите профилактическую смену масла не

реже, чем 1 раз в полгода. Не используйте загрязненное

масло и масло, содержащее механические включения.

При смене масла демонтируйте и очистите масляный

фильтр от грязи.

10. Не допускайте повреждения электрического ка-

беля, питающего станок, и кабеля педали управления.

11. Храните сменные насадки и принадлежности в

тумбе станка.

12. Производите обслуживание и смену матриц

только при отключенном от сети станке.

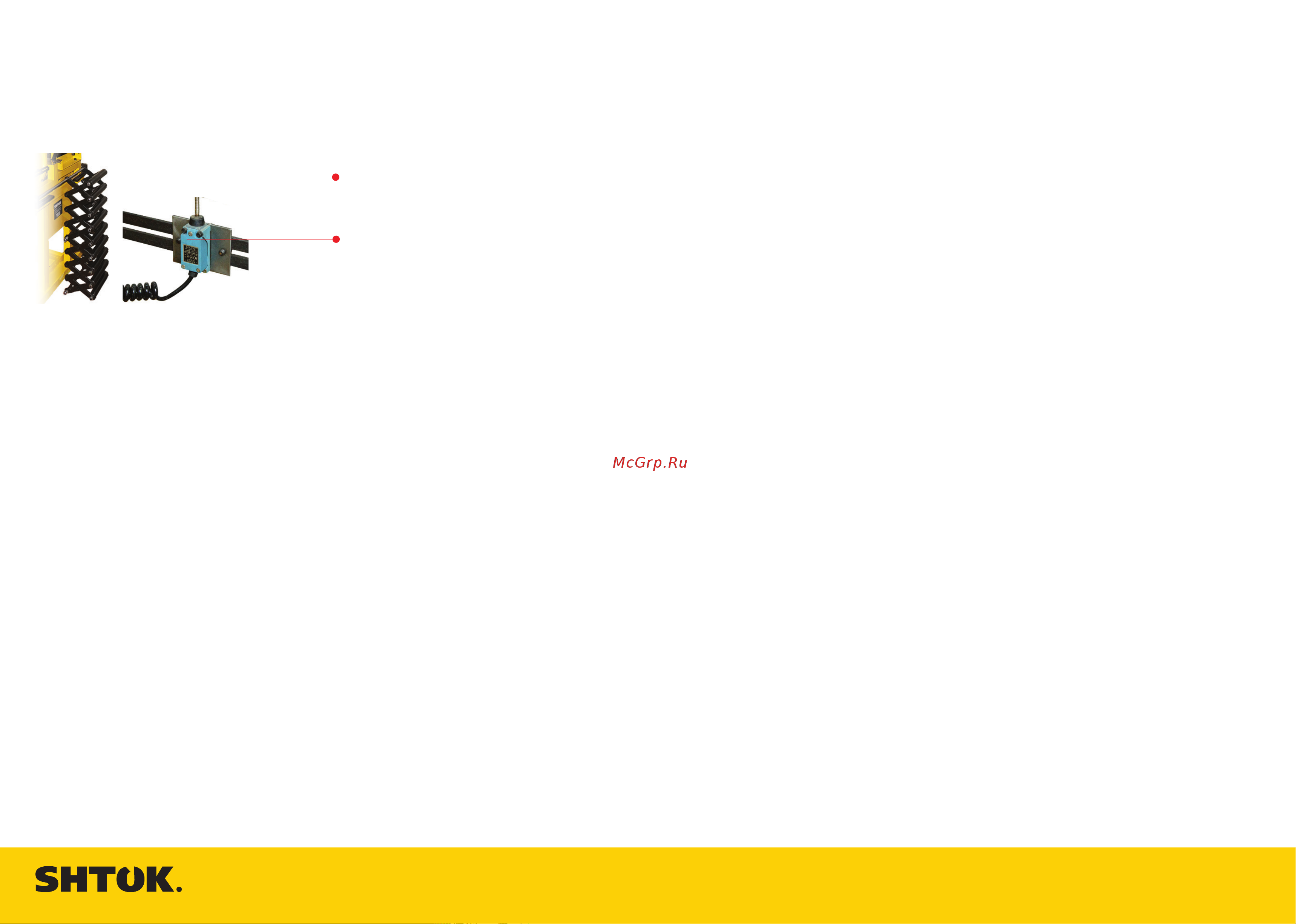

рольганг

датчик угла

гибки
