2. Подготовка к использованию и ввод в эксплуатацию.

2.1 Для подготовки к использованию по назначению следует:

- освободить шкаф от упаковки, обратив внимание на ее целостность;

- изучить эксплуатационную документацию;

- произвести внешний осмотр, обратив внимание на сохранность

корпуса (отсутствие трещин, сколов, вмятин), целостность маркировки.

- проверить комплектность поставки;

2.2 Установить шкаф на вертикальное основание и закрепить его с помощью 4

болтов.

- подключить защитное заземление.

- подключить в шкаф цепи питания и управления в соответствии со схемой

внешних подключений и проектной документацией.

Питание электропривода подключается к трехполюсному разъему UVW.

При однофазном подключении используются только UW.

Питание шкафа L1,L2,L3 и колодка «N». При однофазном подключении

используются только L1, N и установить перемычку между L3 и N.

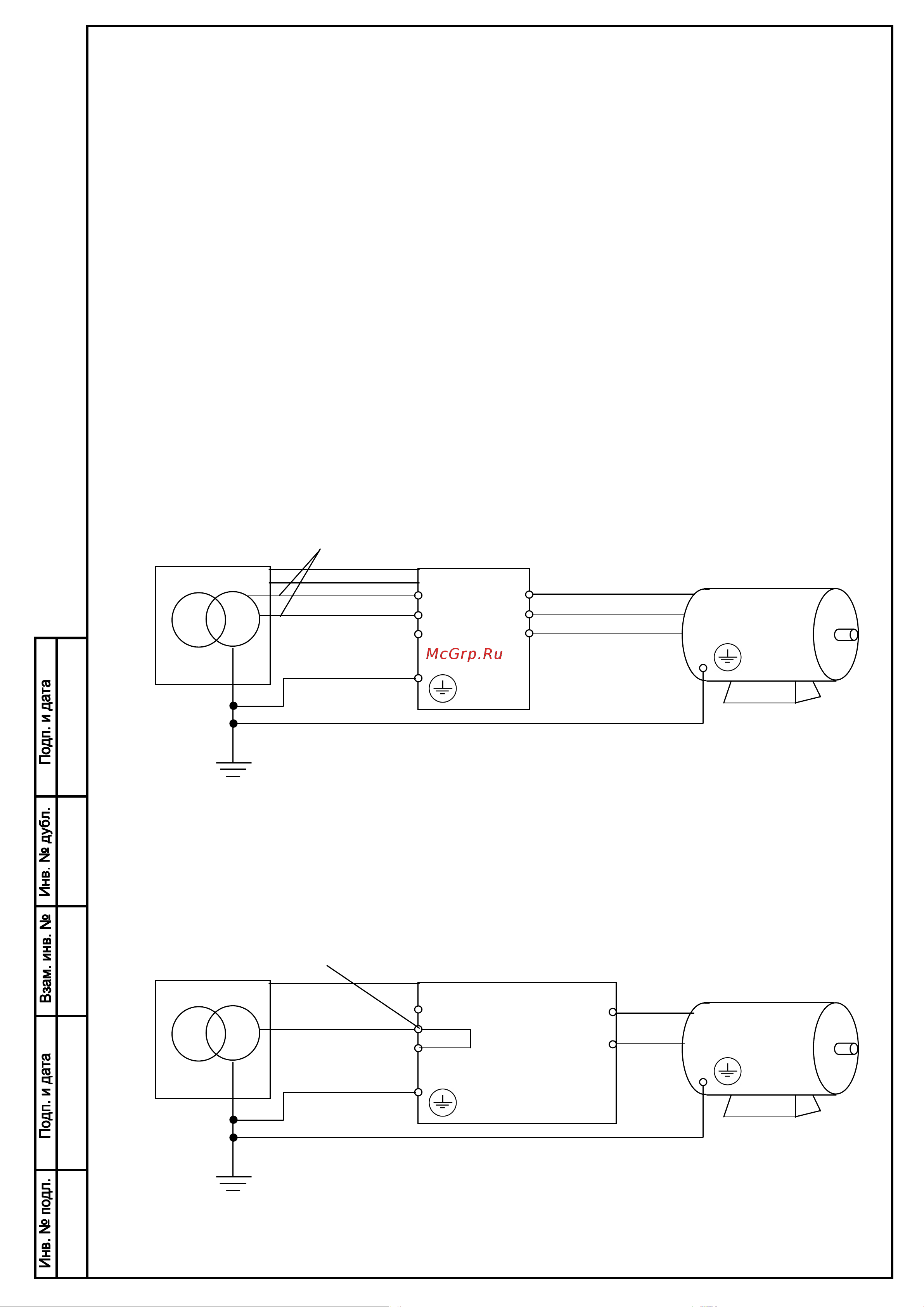

Рисунок 2 Схема подключения трехфазного электропривода.

Рисунок 3 Схема подключения однофазного электропривода.

L1-3

ШУЗ-1

Питающий

трансформатор

Заземляющее

устройство

трансформатора

питающие

проводники

«Земля»

Электродвигатель

ШУЗ-1

Питающий

трансформатор

Соединить

«Земля»

Электродвигатель
