Антресоль трехдверная «Бери»
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ
ВНИМАНИЕ: Изделие предусматривает универсальную установку дверей (Общий вид).
Сборка должна производиться на ровной поверхности.
1. Подготовка к сборке
Перед непосредственной сборкой необходимо:
џВнимательно ознакомиться с данной инструкцией.
џРаспаковать упаковки, скомплектовать детали согласно схемам, определить наличие
необходимой фурнитуры.
џВо избежание повреждения поверхностей деталей предварительно разложить мягкую
толстую ткань или гофрокартон от упаковки. Номера деталей на схемах соответствуют
номерам, поставленным на нелицевых кромках деталей.
џОбратите внимание на подбор соответствующих саморезов.
2. Установка фурнитуры (Схема А, Б)
џНа дет. 2 (2 шт.), 3 (2 шт.) установить соответствующие части петли накладной при
помощи саморезов 3,5х16 (К2; Общий вид: схема 1, схема А).
џНа дет. 2, 3 установить соответствующие части петли смежной при помощи саморезов
3,5х16 (К3; Общий вид: схема 1, схема А).
џНа дет. 3 (3 шт.) установить ручку при помощи самореза 3,5х16 (К4; Общий вид: схема 1,
схема Б).
3. Сборка (Схема 1)
џДет. 1 (2 шт.) крепить к дет. 2 (3 шт.) при помощи конфирмата 7х50 (К1).
џНа дет. 2 (2 шт.) крепить навес при помощи саморезов 3,5х16 (К6, Схема В).
џДет. 4 крепить к дет. 1 (2 шт.), 2 (3 шт.) при помощи самореза 3х20 (К5) (см. примечание).
4. Завершение сборки
џУстановить и отрегулировать положение дверей (дет. 3 - 3 шт.) (К2, К3; Общий вид:
схема 1, схема А).
џУстановить заглушки конфирмата (К1).
џИзделия крепить между собой при помощи межсекционных стяжек (К7), просверлив
насквозь 2 отверстия Ø5 мм. Во избежание сколов рекомендуем при сверлении
отверстий использовать деревянную подкладку с лицевой стороны детали.
ПРИМЕЧАНИЕ
Перед установкой деталей из ДВП необходимо:
- проверить диагонали;
- пробить или просверлить в ДВП отверстия диаметром 2..3 мм. Рекомендуемый шаг
отверстий для стенки задней - 150 мм.
Фурнитура
ВНИМАНИЕ! Производитель оставляет за собой право не комплектовать наружную и
внутреннюю невидимую фурнитуру, а также технологические отверстия заглушками.
* Изображение фурнитуры дает представление о её внешнем виде и не отображает
реальных размеров.
** Обратите внимание на подбор соответствующих саморезов.
2
Поз. Наименование Кол.
1
Стенка горизонтальная
2
2 Стенка вертикальная
3
3 Дверь
3
4 Стенка задняя (ДВП)
1
Детали
Поз. Наименование Кол-во Изображение*
К1
Конфирмат 7х50 12
Заглушка конфирмата 12
Ключ конфирматный 1
К2
Петля накладная 4
Саморез 3,5х16** 16
К3
Петля смежная 2
Саморез 3,5х16** 8
К4
Ручка 3
Саморез 3,5х16** 6
К5 Саморез 3х20** 26
К6
Навес 1 компл.
Саморез 3,5х16** 4
К7 Стяжка межсекционная 4х30 2
К3
2
3
4
К5
К1
К2
К2

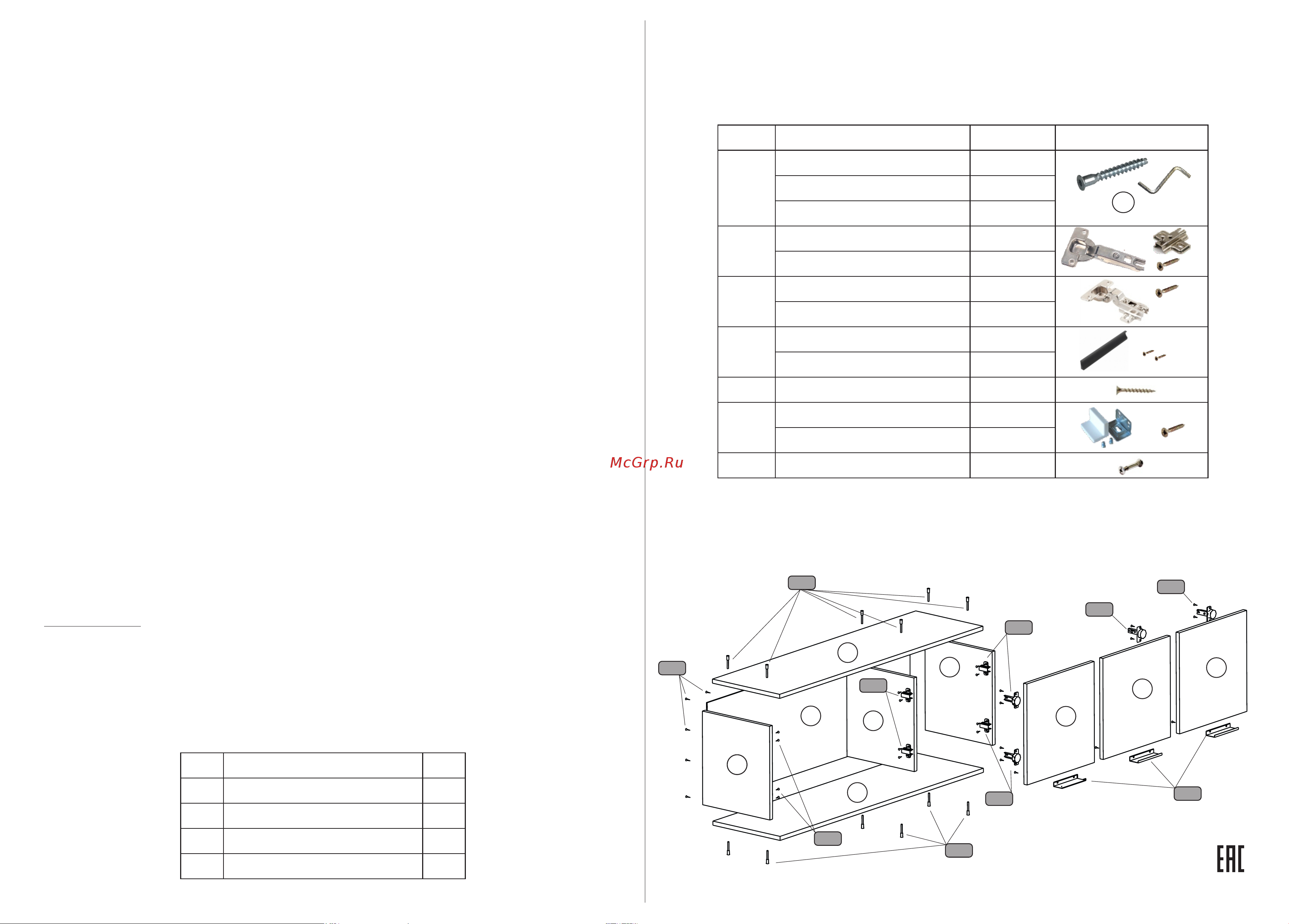

Схема 1. Сборка антресоли
1
3
3
К1
1
2
2
2
2
К2
К2
К2
К2
К2
К2
К4
К1
К2
К3
