Порядок сборки:

1. Соединить деталь №2, 3, 4и 5 с помощью конфирматов (А).

2. Присоединить деталь № 1 к собранной конструкции при помощи конфирматов

(А).

3. Выровнять диагональ шкафа, после чего закрепить заднюю стенку ЛДВП №8 с

помощью саморезов 3х16 (Ж).

4. Прикрепить регулируемые опоры (И) к детали № 3 при помощи саморезов 3,5

х16 (Е).

5. Установить полкодержатели бочонки (В) в отверстия деталей №1 и 2.

6. Установить полки (деталь №6) на полкодержатели.

7. Установить дверь №8 на петли (Г) при помощи саморезов 3,5 х16 (Е) и

отрегулировать их по схеме.

8. Установить ручку (З) при помощи саморезов 4х30 (О).

9. Отрегулировать положение шкафа через сквозные отверстия в детали № 3 при

помощи отвертки.

10. Установить заглушки (М, Н).

*Рекомендуем прикрепить пенал к стене через уголок (К).

* Уголок (К) закрепить к футорке на детали №4.

№

Состав изделия

Размеры,

мм

Кол-

во

Боковина левая

1868×380

Боковина правая

1868×380

Дно

600×380

Крыша

600×380

Полка стяжная

568×380

Полка

366×370

Фасад

1896×597

Задняя стенка

1797×597

Перечень фурнитуры

Кол-во

Конфирмат 7х50

12 шт.

Ключ шестигранник

1 шт.

Полкодержатель бочонок

12 шт.

Петля 362А/90град. с довод. в сборе

4 шт.

Стяжка межсекционная 4 х 30

2 шт.

Саморез 3,5х16

32 шт.

Саморез 3х16

38 шт.

Ручка L 1000 мм деревянная

1 шт.

Опора регулируемая Н 019 020 металлик

4 шт.

Уголок стяжной 2х16

1 шт.

Винт М 6 х12

1 шт.

Заглушка самокл. D18

4 шт.

Заглушка самокл. D13

6 шт.

Саморез 4х30

3 шт.

Фурнитура

Е,Ж

М,Н

Схема монтажа петли

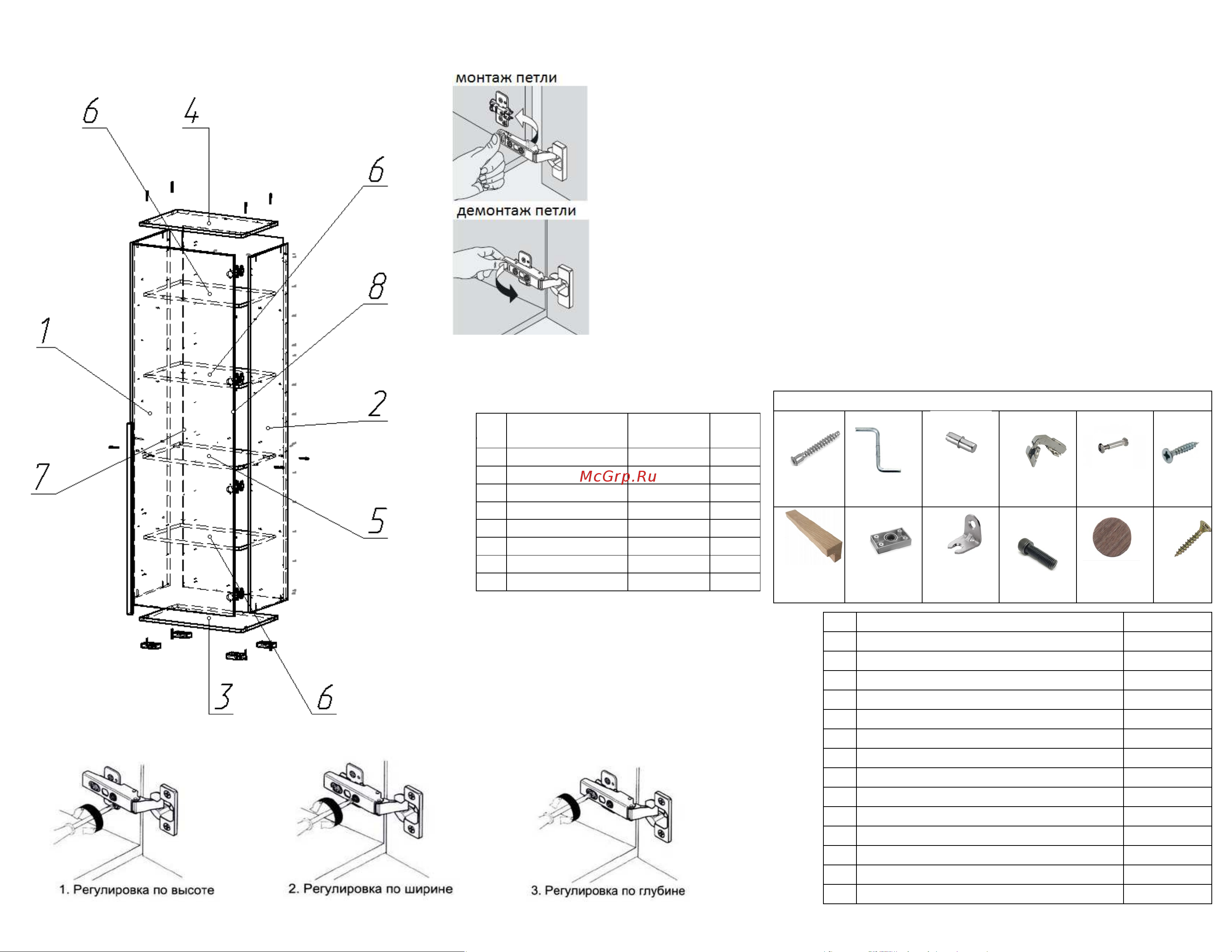

Схема сборки

Схема регулировки петли
