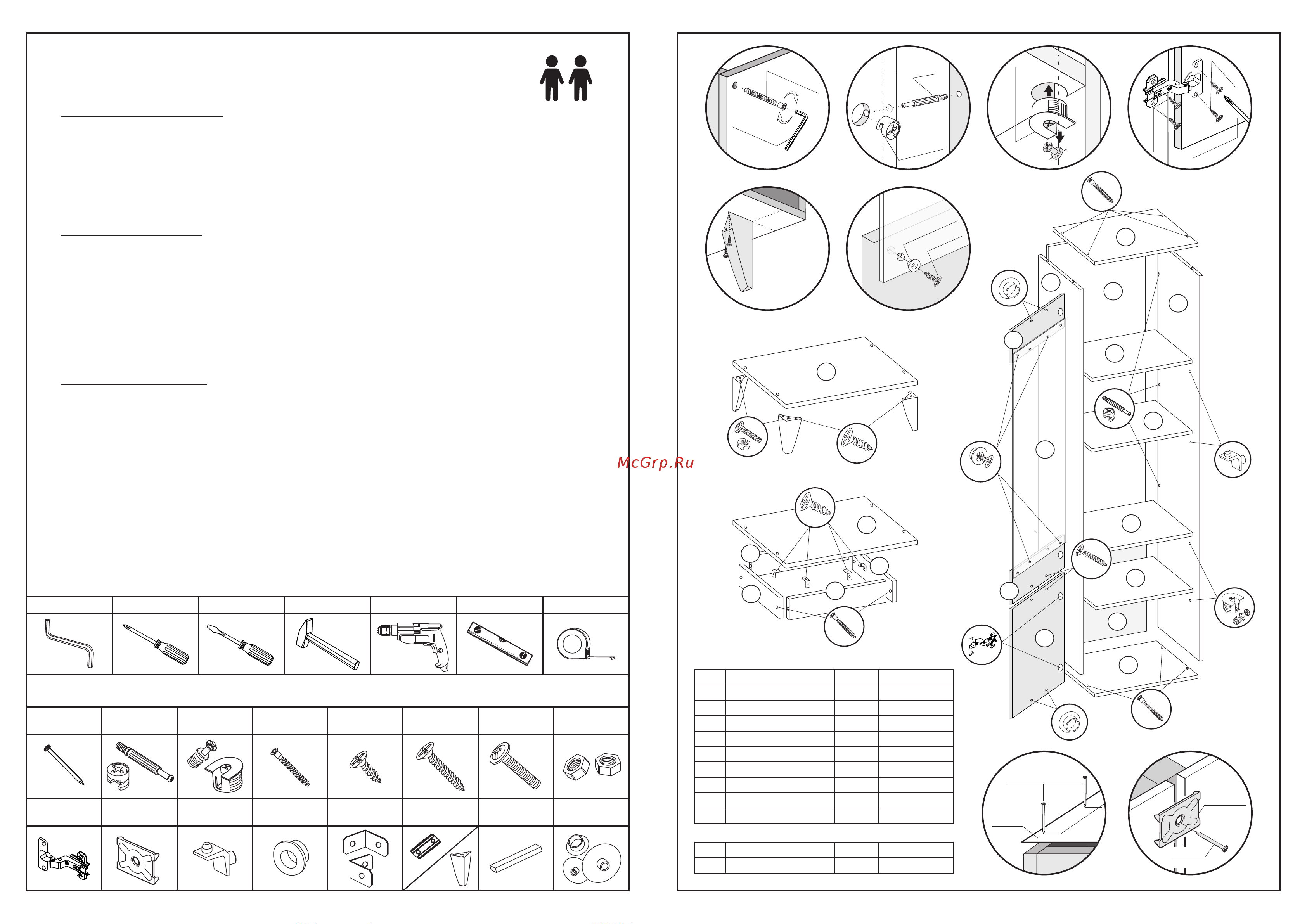

Инструкция по сборке
Используемая фурнитура
Необходимый инструмент
Евроключ 4.5
Молоток
Изм. рулетка
3m
Еврошуруп
7х50
Гвоздь
2х20
Уровень строит.
Отвертка крест. Отвертка плоская Электродрель
Петля
Рис.3
ХДФ
гвоздь
2х20
150 мм
Эксцентрик
D-20
Шуруп
4х20/30
Внимательно изучить эскиз и инструкцию по сборке.
Сборку производить в горизонтальном положении лицевой частью вниз.
1. Сборка основания изделия:
- Если у Вас пенал на ножках, то шурупами 4х20 прикрутить опоры к нижней крыше (2).
Оптимальное расстояние крепления опоры 20 мм от каждого края крыши (2). Затем через
центральное отверстие в опорах просверлить отверстия Ø8 в крыше (2) и стянуть их
винтами М8х30 П/Ш и гайками М8 (рис.1).
- Если у Вас пенал на подиуме, то гвоздями 2х20 прибить подпятники к стяжкам (10,11).
Соединить стяжки (10,11) еврошурупами и прикрутить подиум к нижней крыше (2) (по центру:
50 мм от каждого края крыши до подиума) с помощью уголков 20х20 и шурупов 4х16 (рис.2).
2. Сборка короба изделия:
2.1 Эксцентриками соединить боковины (1) с задней стенкой (5), затем монтировать крыши (2),
используя еврошурупы (рис.3).
2.2 С помощью эксцентриков D-20 скрепить стяжки (3) с боковинами (1) (рис.3).
2.3 Гвоздями 2х20 прибить заднюю стенку, состоящую из ХДФ (6) и соединителей ХДФ (рис.3).
2.4 Установить изделие на постоянное место. Через заднюю стенку (5) закрепить пенал к стене.
Так как материалы стен различаются, крепеж для фиксации к стене не
прилагаются. Для выбора подходящего крепежа обратитесь в местный
специализированный магазин.
2.5 Вставить полкодержатели в соответствующие отверстия боковины (1) и установить полки (4).
3. Сборка фасада изделия:
3.1 Выбрать расположение створок (7,8): правое или левое (в схеме указано левое
расположение). Навесить створки (8,9) на короб пенала, используя петли и шурупы 4х16.
Отрегулировать петли (рис.3)
3.2 Вставить стекловтулки в отверстия в стекле (9), затем шурупами 3,5х16 прикрутить
стекло (9) к створкам (8) (рис.3).
3.3 В зависимости от расположения створок (7,8) (правые или левые), досверлить необходимые
отверстия и прикрутить ручки шурупами 4х30. Оставшиеся технические отверстия
в створках (7,8) заглушить мебельными заглушками D-5 (рис.3).
!!! При использовании шурупов и гвоздей обратите внимание на то, чтобы они
не оказались слишком длинными или короткими !!!
!!! Срок службы мебели зависит от качества сборки, поэтому рекомендуем доверить
сборку профессионалам !!!
Ручка
Шуруп
3,5/4х16
При наличии подиума:
2
368 х 80
Стяжка
2
304 х 80
Стяжка
11
10
2
№
Название
Кол-во
Размер, мм
1
2
1
1
1
2
2
1862 х 404
160 х 462
1085 х 460
468 х 386
500 х 404
1320 х 468
Боковина
4
3
5
6
Стяжка
Крыша
Задняя стенка
Створка
Стекло
7
2
278 х 497
8
9
ХДФ
2
1
468 х 360
528 х 462
Полка
Створка
Эксцентрик
16 мм
Рис.2
Рис.1
еврошуруп
еврок
лю
ч
4.5
ств
орк
а
шу
р
уп
4
х
16
шу
р
уп
4х16
эксцентрик
D-20
шток
эк
сцентрик
Уголок
20х20
Полкодержатель
с фиксатором
Стекловтулка
пластиковая
шур
уп
3,5х16
стек
л
ов
ту
лка
ЛДСП
стекло
1
2
3
6
4
5
4
7
3
8
8
9
2
1
4х30
3,5х16
4х16
2
10
10
11
11
Соединитель
ДВП/ХДФ
ХДФ
ЛДСП
ХДФ
соедин.
ХДФ
гвоздь
2х20
Оптимальное
расстояние
крепления
опоры
20 мм
20
20
Гайка
М8
Винт
М8х30 П/Ш
2
4х20
Заглушка
мебельная
Подпятник /
Опора мебел.
