Паспорт разработан в соответствии с требованиями ГОСТ 2.601
STOUT Редакция № 1 Дата: 26.12.2022
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-4
4
Номенклатура и габаритные размеры
4
5
Рекомендации по монтажу и эксплуатации
4-8
6
Транспортировка и хранение
8
7
Утилизация
8
8
Приемка и испытания
8
9
Гарантийные обязательства
9
10
Гарантийный талон
10
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Шламоотделитель с магнитом и циклонным фильтром STOUT, тип: SFW-0073-000025
1.2. ИЗГОТОВИТЕЛЬ
Barberi Rubinetterie Industriali s.r.l. - 13018 VALDUGGIA (VC) ITALY - Via Monte Fenera, 7.
ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на
принятие и удовлетворение требований потребителей на территории РФ). Сайт: www.stout.ru
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Шламоотделитель с магнитом и циклонным фильтром STOUT предназначен для удаления
нерастворимых примесей, содержащихся в теплоносителе системы отопления. Фильтр
представляет собой компактное устройство, в котором реализовано три принципа очистки:
Циклонное отделение примесей от потока жидкости, магнитный - Удаление магнитных частиц с
помощью ферромагнита, фильтрационный – механическая очистка сетчатым фильтром.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

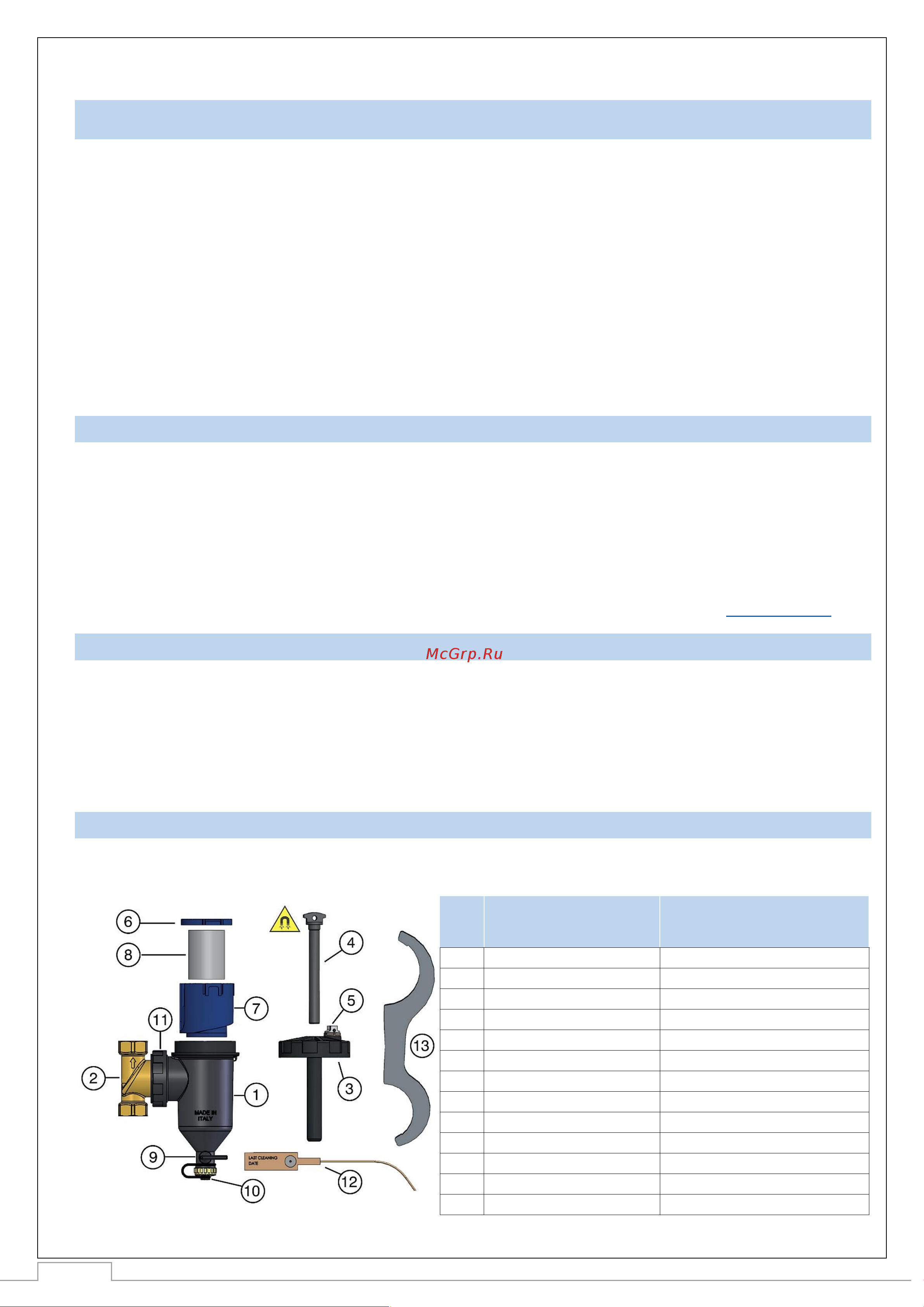

3.1. УСТРОЙСТВО ФИЛЬТРА-ШЛАМООТДЕЛИТЕЛЯ
ПОЗ.
НАИМЕНОВАНИЕ
1
Корпус
PA66 + стекловолокно 30%
2
Поворотный тройник
Латунь CB753S
3
Верхняя крышка корпуса
PA66 + стекловолокно 30%
4
Магнит
Неодимовый
5
Воздухоотводчик
Латунь CW614N
6
Крышка циклонного фильтра
Пластик
7
Корпус циклонного фильтра
Пластик
8
Фильтрующий элемент
Нержавеющая сталь AISI 304
9
Кран слива/шаровой затвор
PA66 + стекловолокно 30%/CW617N
10
Заглушка/уплотнения
Латунь CW614N/EPDM
11
Боковая крышка корпуса
PA66 + стекловолокно 30%
12
Пломба
13
Ключ
Оцинкованная сталь
