Jeta PRO Grizzly J2155 схема онлайн

3х

6х

4х

5х

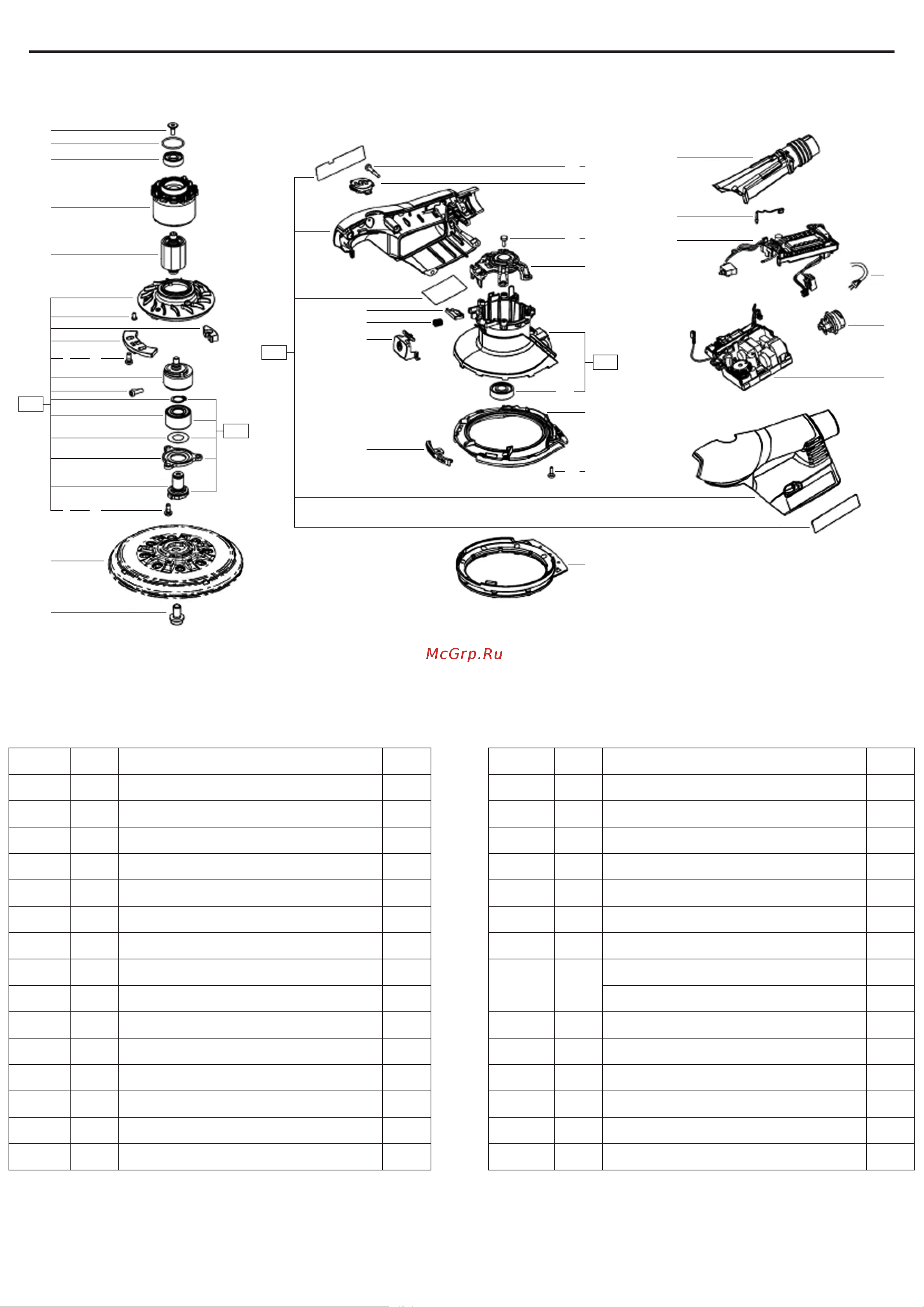

9. Взрыв-схема J2125-J2153-J2155

Артикул № Описание К-во Артикул № Описание К-во

J2101 1 Винт 1 J21016 16 Винт 3.5x10 10

J2102 2 О-образное кольцо 1 J21017 17 Крепление двигателя 1

J2103 3 Шариковый подшипник 1 J21018 18 Корпус двигателя 1

J2104 4 Статор 1 J21019 19 Шариковый подшипник 1

J2105 5 Ротор 1

J2101320

(13+20)

Щиток 1

J215506/

J215306

6 Эксцентрик в сборе с крыльчаткой 1 J21021 21 Манжета 1

J2107 7 Винт М4х10 6 J21022 22 Пылеотвод 1

J2108 8 Подшипник 1

J21023

Электронный выключатель 1

J2109 9 Винт 1 Блок управления 1

J21010 10 Корпус 1 J21025 25 Корпус кожуха шнура 1

J21011 11 Нажимная пружина 1 J21026 26 Регулятор оборотов 1

J21012 12 Клавиша выключателя 1 J21027 27 Буфер выключателя 1

J21013 13 Маркировка 1 J21028 28 Шнур 1

J21014 14 Винт 3.5х22 5

J21125029

29 Шлифовальная подошва 1

J1155015/

J1153015

15 Вставка 1
