ЗАМЕНА ПРИВОДНОГО РЕМНЯ

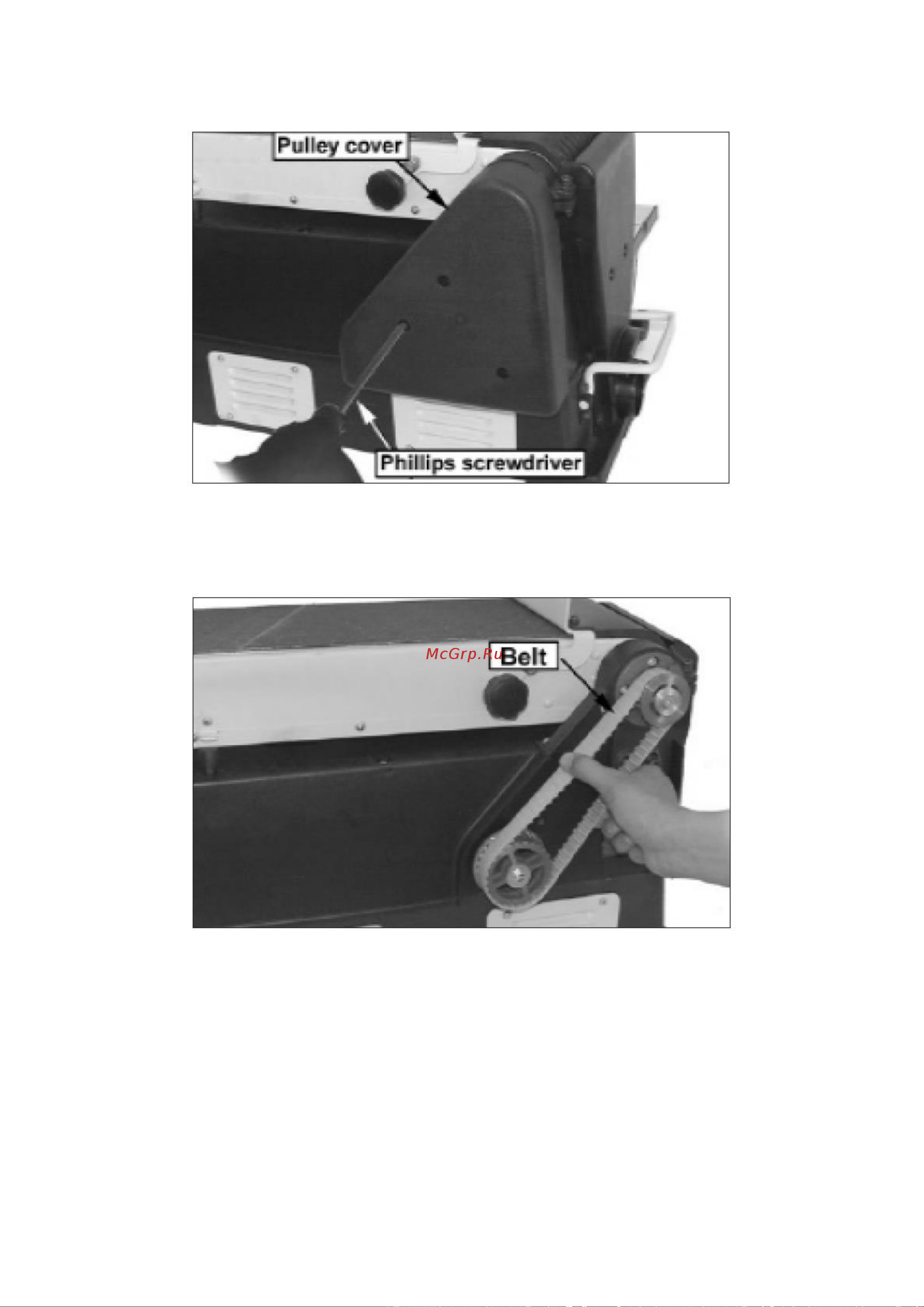

1. С помощью крестообразной отвертки выверните три винта с торцевой головкой, расположенные в

крышке. (См. рис. 21)

Рис. 21

2. Снимите крышку.

3. Ослабьте четыре винта с шестигранной головкой M8, чтобы шкивы сдвинулись настолько, чтобы на них

можно было надеть ремень. Наденьте ремень на шкив двигателя и приводную балку, как показано на

рисунке. (См. рис. 22)

Рис. 22

4. Отрегулируйте натяжение ремня, вставив гаечный ключ в регулировочный зазор. Надавите на гаечный

ключ, чтобы затянуть натяжение между двумя шкивами.

5. Тщательно затяните четыре винта с шестигранной головкой M8.

6. Проверьте натяжение ремня, положив пальцы по обе стороны от ремня и сжав их. Ремень должен

"поддаваться", или прогибаться, примерно на 6 мм [1/4 дюйма]. (См. рис. 23)
