ЗАМЕНА ШЛИФОВАЛЬНОГО ДИСКА

Шлифовальный (абразивный) диск можно снять при установленном столе или со снятым столом, чтобы при

необходимости обеспечить больший рабочий доступ к диску.

1. Снимите использованный шлифовальный (абразивный) диск с металлического шлифовального круга. В

этом процессе может помочь шпатель.

2. Убедитесь, что дисковая пластина очищена от любых остатков. Минеральные спирты размягчают клеи,

оставшийся от старого диска.

Возможно, потребуется повернуть диск вручную, чтобы получить доступ ко всей поверхности диска.

3. Снимите защитную пленку с нового шлифовального диска 254 мм [10”], затем отцентрируйте и прижмите

шлифовальный диск к металлической пластине диска.

4. Установите шлифовальный стол, если он был снят.

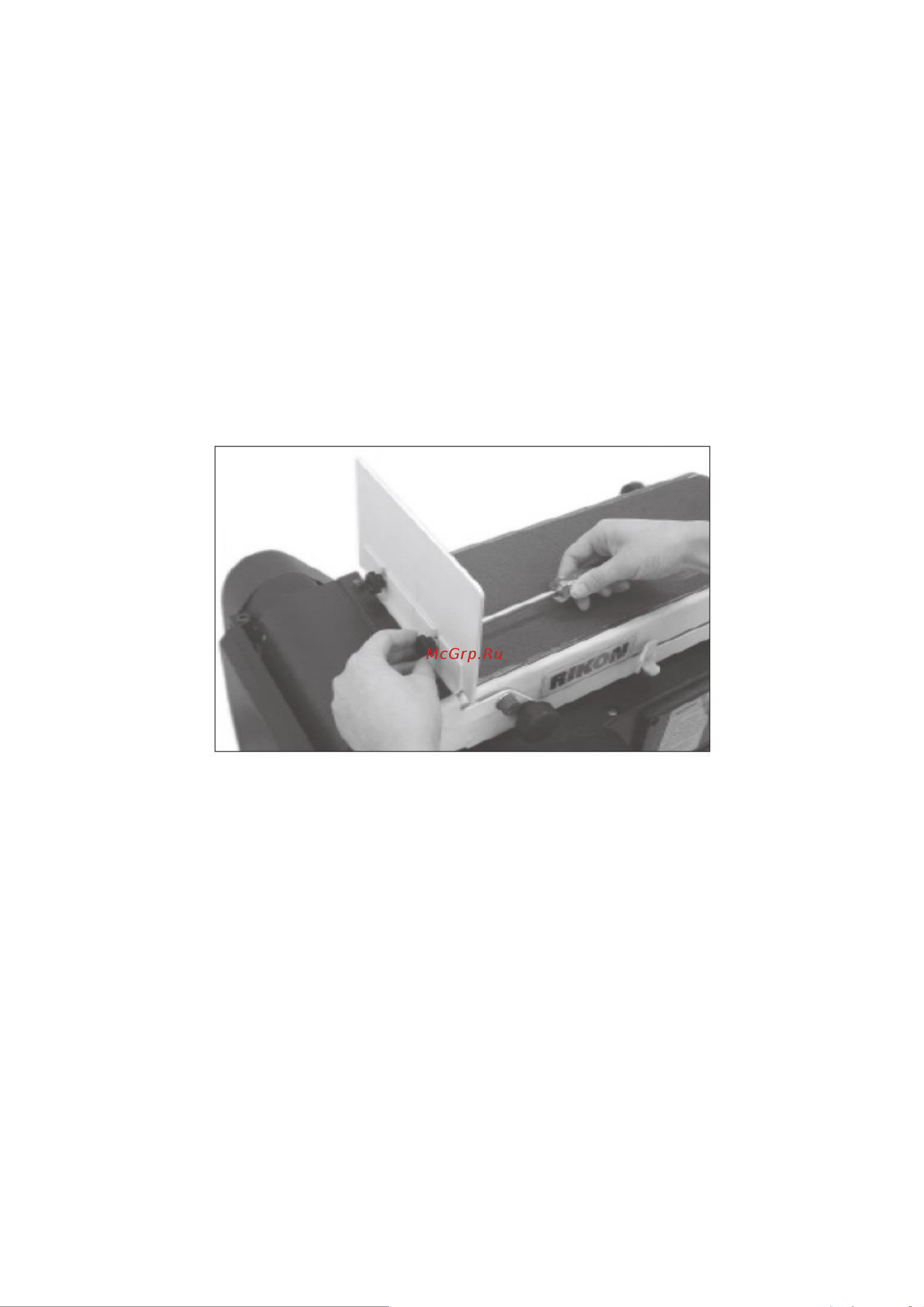

УСТАНОВКА РАБОЧЕГО СТОЛА УЗЛА ШЛИФОВАЛЬНОЙ ЛЕНТЫ

1. Установите рабочий стол для узла шлифовальной ленты на рабочую опору.

2. Вставьте два винта с потайной головкой через рабочий стол и прорезь для рабочей опоры.

3. Наденьте на винт шайбу диаметром 6 мм и барашковую гайку и затяните. (См. рис. 3)

Рис. 3

УСТАНОВКА РАБОЧЕГО СТОЛА УЗЛА ШЛИФОВАЛЬНОГО ДИСКА

ПРЕДУПРЕЖДЕНИЕ: Во избежание заклинивания заготовки или пальцев между столом и шлифовальной

поверхностью край стола должен находиться на расстоянии не более 1,6 мм [1/16 дюйма] от шлифовальной

поверхности.

1. С помощью двух винтов M6x16 закрепите крепление опоры стола на передней панели шлифовального

станка.

2. Установите опорный стол со шкалами на опорное крепление, вставьте ручку в наклонную пластину и

закрепите. Затягивайте ручку вручную. (См. рис. 44)
