Шлифовальный станок JIB BD1600VS

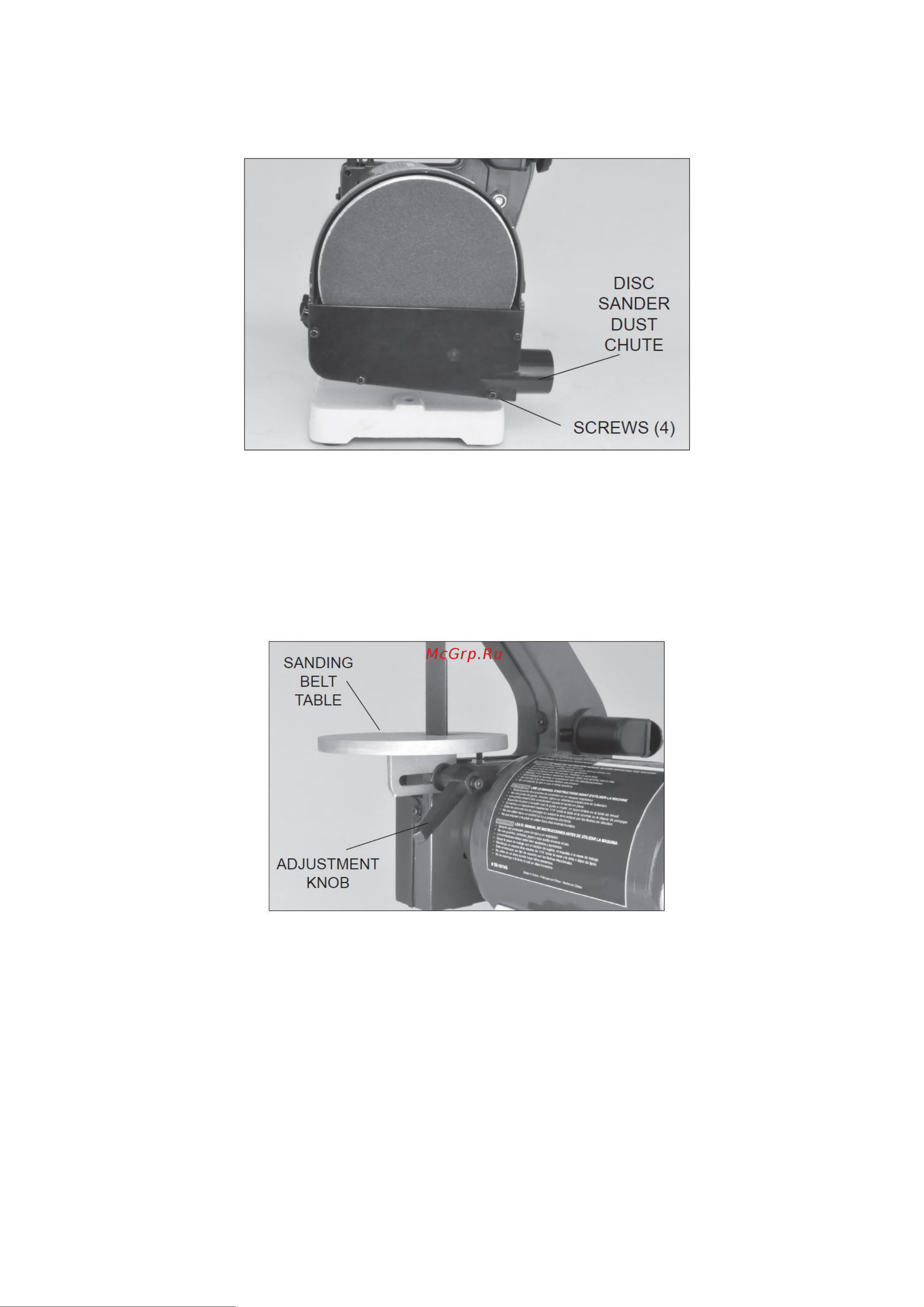

УСТАНОВКА ПАТРУБКА ПЫЛЕУДАДЕНИЯ ДЛЯ УЗЛА ШЛИФОВАЛЬНОГО ДИСКА

1. Если на заводе еще не произведена предварительная сборка, закрепите патрубок пылеудаления

шлифовального диска и крышку (деталь № 36) на станке с помощью четырех винтов M4 и шайб (№37). Рис. B.

Рисунок B

СБОРКА СТОЛА УЗЛА ШЛИФОВАЛЬНОЙ ЛЕНТЫ

ПРЕДУПРЕЖДЕНИЕ: При сборке шлифовального станка, убедитесь, что он отключен от любого источника

питания, а выключатель находится в положении ВЫКЛЮЧЕНО.

1. Возьмите рабочий стол круглой формы (№62).

2. Установите стол, продев шлифовальную ленту и пластину в прорезь стола и квадратное отверстие.

3. Прикрепите стол к раме с помощью ручки регулировки стола и шайбы диаметром 8 мм (№63, 64). Рис. С.

Рисунок С

4. Вставьте винт регулировочной ручки в прорезь в отверстии кронштейна на нижней стороне стола, затем в

резьбовое отверстие в раме, в котором установлена шестигранная гайка (№58).

5. Закрепите стол на месте, используя регулировочную ручку, чтобы ввернуть встроенный в него винт в гайку.

СБОРКА РАБОЧЕГО СТОЛА УЗЛА ШЛИФОВАЛЬНОГО ДИСКА

1. Прикрепите рабочий стол узла шлифовального диска (№38) к кожуху шлифовального диска (№ 16),

наклонив стол вверх, и вставьте два маленьких патрубка, выступающих из прямоугольного отверстия стола, в 2

L-образных монтажных паза по бокам направляющей рамы узла шлифовального диска. Рис. D.
