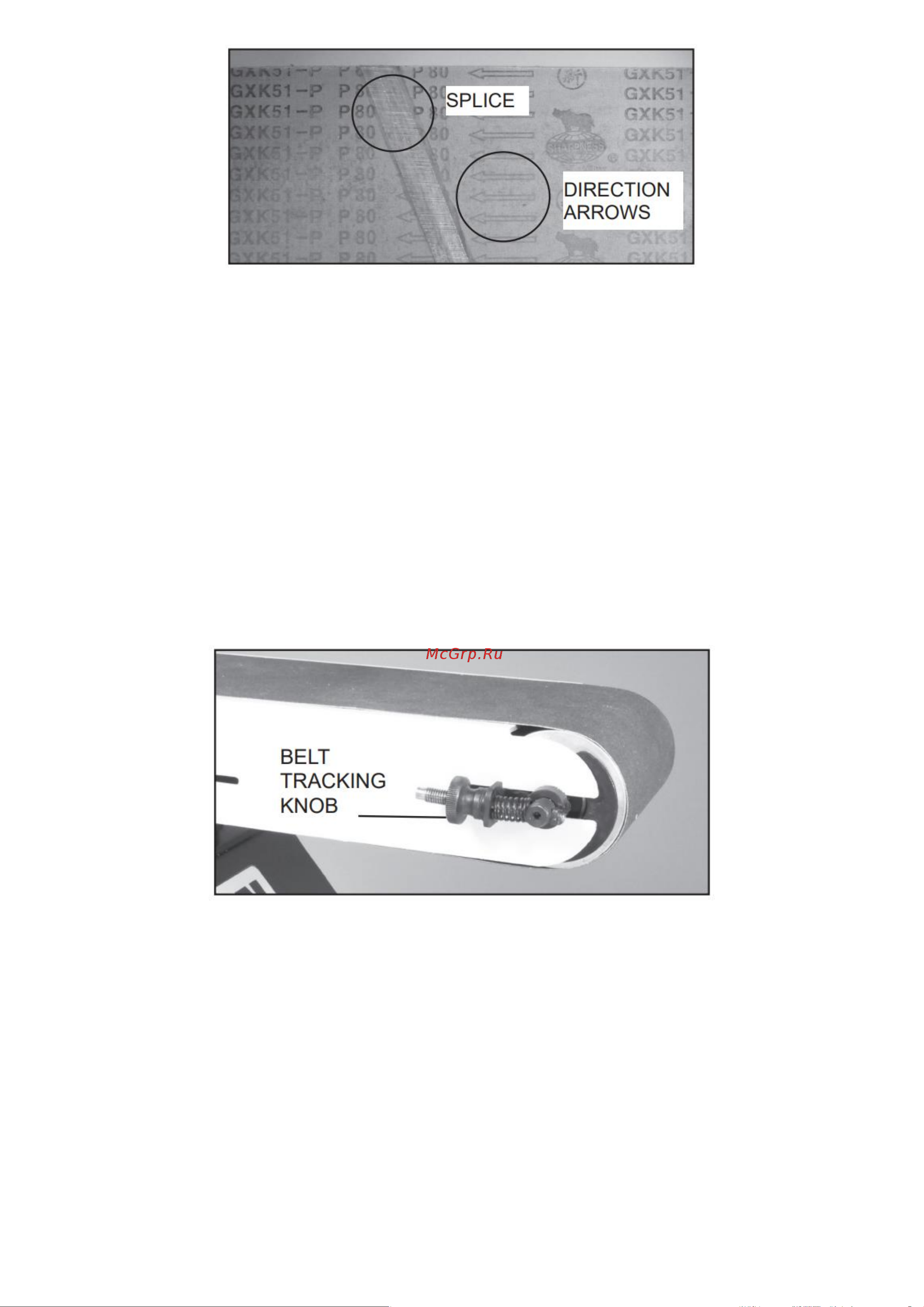

Рис.23

4. Сдвиньте рычаг натяжения влево, чтобы натяжить ремень. Рис. 22.

5. Подключите шнур питания к розетке. Поверните переключатель “ВКЛ.” И обратите внимание, имеет ли

лента тенденцию перемещаться вправо или влево на барабанах. Ремень должен проходить по центру

приводных барабанов. Если это не так, то необходимо отрегулировать вижение ленты

РЕГУЛИРОВКА ДВИЖЕНИЯ ШЛИФОВАЛЬНОЙ ЛЕНТЫ

8. Регулировка шлифовальной ленты по центру барабанов устанавливается на заводе. Если необходимо

произвести регулировку, необходимо включить шлифовальную машину. Рис. 24.

9. - Если шлифовальная лента движется к диску, медленно поверните ручку регулировки по часовой стрелке

на 1/4 оборота.

- Если шлифовальная лента отодвигается от диска, медленно поверните ручку регулировки против часовой

стрелки на 1/4 оборота.

10. Медленно поверните ручку регулировки в нужном направлении, регулируя движение ремня. До тех пор,

пока шлифовальная лента не пройдет точно по центру барабанов.

Рис.24.

ЗАМЕНА ШЛИФОВАЛЬНОГО ДИСКА

Шлифовальный диск можно снять с установленным столом, рис. 25, или со снятым столом, чтобы

при необходимости обеспечить больший рабочий доступ к диску.

1. Снимите использованный абразивный диск с металлической пластины шлифовального диска с помощью

шпателя.

2. Убедитесь, что дисковая пластина очищена от каких-либо остатков и клея. Возможно, потребуется

повернуть диск вручную, чтобы получить доступ ко всей поверхности диска.

3. Снимите защитную подложку с нового 254мм (10”) абразивный шлифовального диска, затем

отцентрируйте и плотно прижмите шлифовальный диск к дисковой пластине

4. Установите рабочий стол узла шлифовального диска, если он был снят.
