18

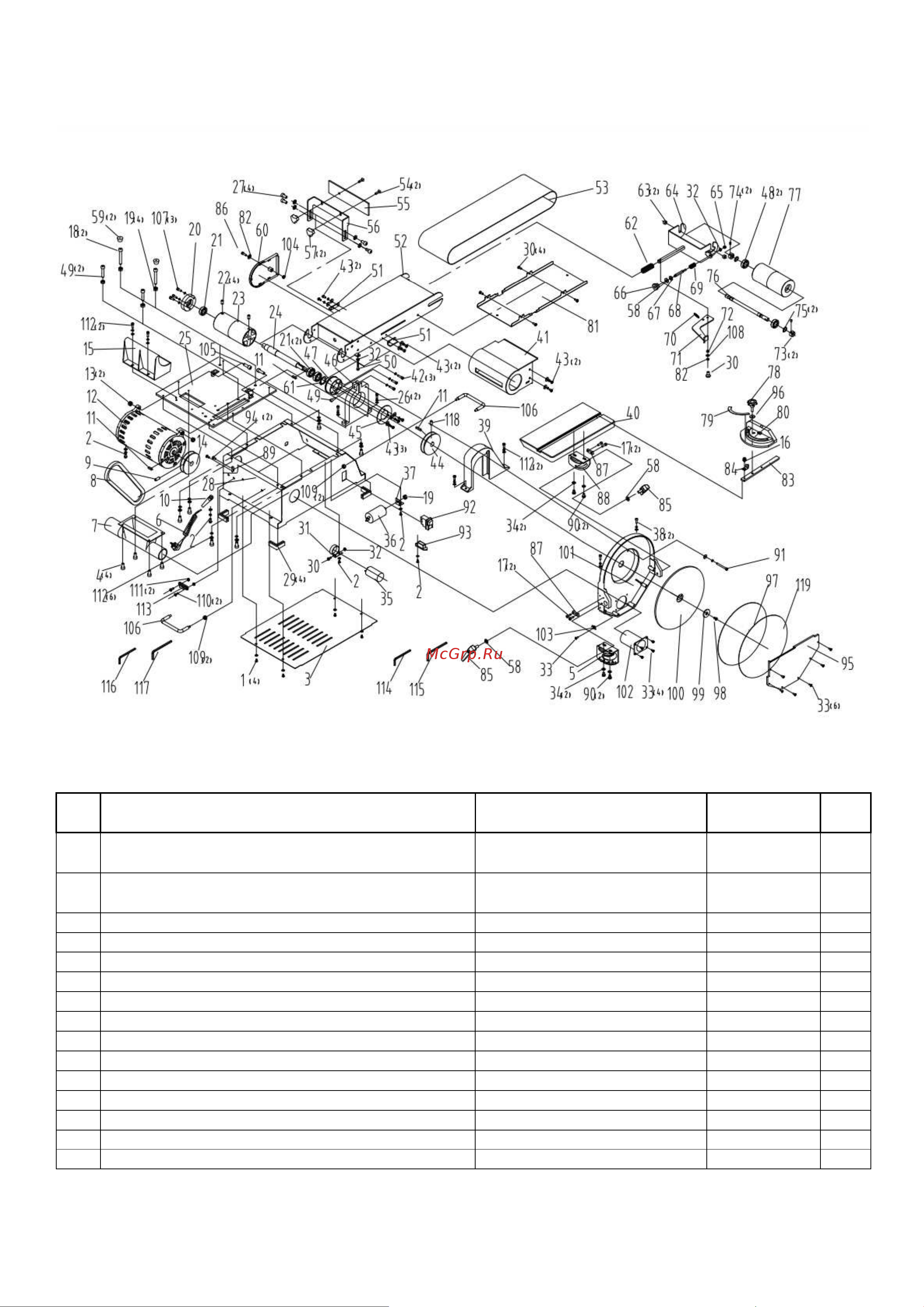

5. ПОКОМПОНЕНТНЫЙ ЧЕРТЕЖ СТАНКА JIB BD61000
Чертёж №1 Общий чертеж
ПОЗ
НАИМЕНОВАНИЕ
DESCRIPTION
SPECIFICATION
КОЛ-
ВО
1
Винт + шайба в сборе (оцинкованная)
Philips screw + flat washer assy
（Galvanized）
M4x6
4
2
Винт + пружинная шайба + плоская шайба в сборе
(оцинкованная)
Philips screw + spring washer +
flat washer assy（Galvanized）
M4x8
5
3
Опорная плита
Baseplate
1
4
Винт
Philips screw
M5x8
4
5
Левый циферблат
Left dial
1
6
Шнур и вилка
Cordline and Plug
1
7
Всасывающий патрубок
Suction connection
1
8
Клиновой ремень
Vee belt
A580
1
9
Винт
Screw
M6х8
1
10
Оболочка кабеля
Cable sheath
1
11
Плоский ключ
Flat key
A5х15
3
12
Двигатель в сборе
Motor assy
1
13
Неметаллические вставные гайки
Non-metallic insert nuts
M8
2
14
Ведущее колесо
Driving wheel
1
15
Вытяжной колпак
Suction Hood
1
