3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА

Диаметр тарелки

250 мм

Длина абразивной ленты

1220 мм

Ширина абразивной ленты

150 мм

Частота вращения тарелки

2980 об/мин

Скорость ленты

8 м/с

Диаметр патрубка аспирации опилок

50 мм

Номинальное напряжение

230 В

Частота тока

50 Гц

Потребляемая мощность / пусковой ток

1,13 кВт/5А

Мощность двигателя

0,75 кВт

Масса нетто

31 кг

4. СБОРКА И НАСТРОЙКА СТАНКА

ВНИМАНИЕ ! ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ ДО ЗАВЕРШЕНИЯ СБОКИ.

МОНТАЖ ШЛИФОВАЛЬНОГО ДИСКА

ПРИМЕЧАНИЕ: В шлифовальнос станке используются только абразивные шлифовальные диски диаметром

254 мм (10 дюймов) на клейкой основе.

Для установки абразивной бумаги:

1. Металлический 254 мм (10 дюймовый) шлифовальный диск предварительно установлен на станок.

Найдите шлифовальный абразивный диск и снимите с него подложку.

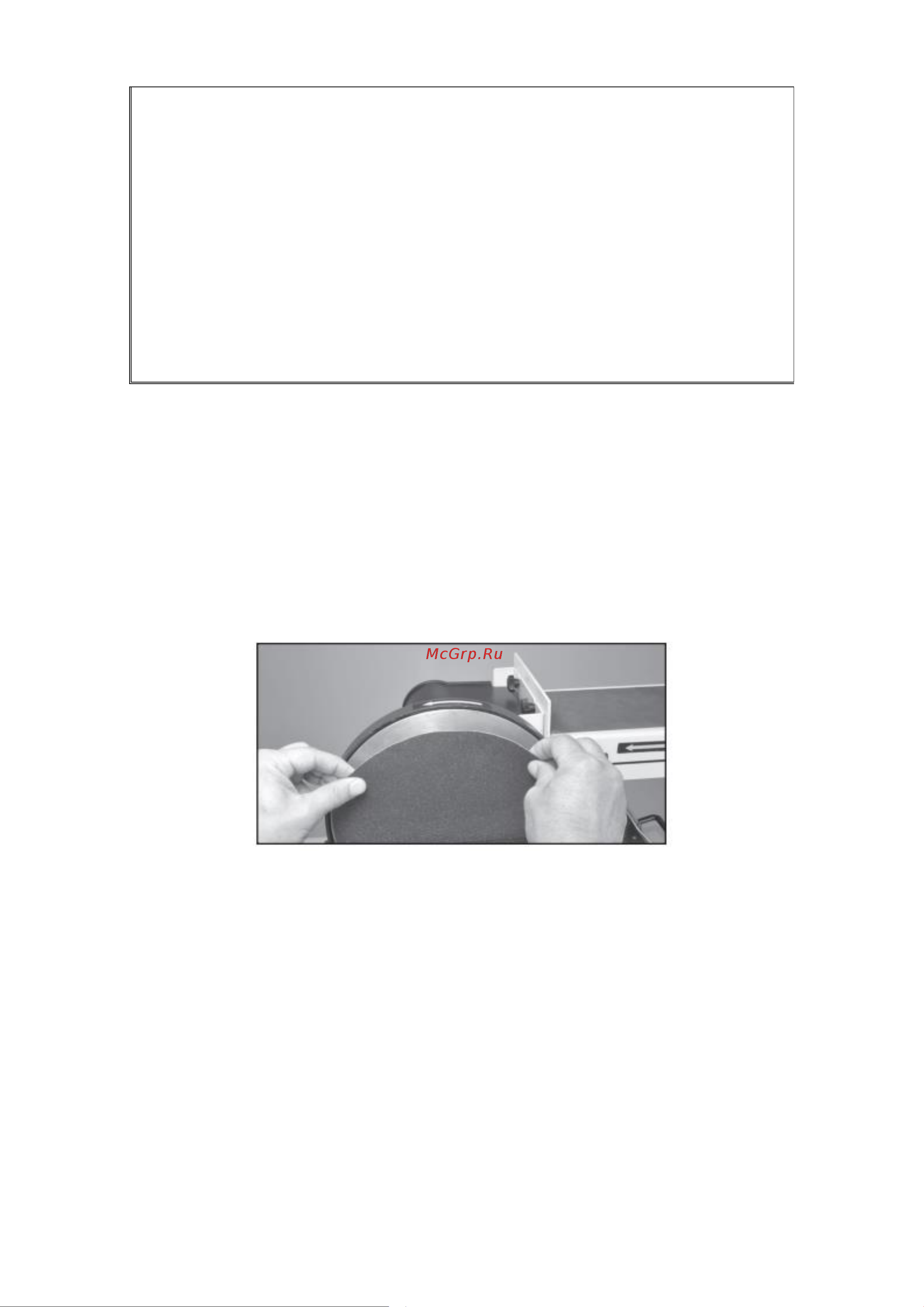

2. Расположите абразивную бумагу по центру диска, затем плотно прижмите её к диску. Рис.1.

Рис 1

УСТАНОВКА СТОЛА ДЛЯ ШЛИФОВАЛЬНОГО ДИСКА

Со шлифовальным диском используется рабочий стол. Его следует использовать для поддержки заготовок во

всех операции шлифования, за исключением применения внутри криволинейных поверхностей. См. Рис. 2 и

Установка рабочего стола узла шлифовального диска

1. Найдите ручки и шайбы рабочего стола в пакете для деталей.

2. Установите рабочий стол на раму шлифовального станка, совместив полукруглый паз с резьбовым

отверстием.

3. Установите шайбу на резьбовой вал каждой ручки рабочего стола, вставьте через полукруглый паз и

затяните в резьбовое отверстие.

4. Повторите то же самое с другой стороны стола.

5. Отрегулируйте рабочий стол на нужный угол от 0° до 45°
