5. СБОРКА СТАНКА

o Прикрепите упор кузлу ленточного шлифования станка с помощью двух винтов с торцевой головкой 6 мм

и шайб, входящих в комплект поставки. Держите нижний край упора примерно на расстоянии 1,6 мм (1/16

дюйма) от ленты и надежно затяните винты. Примечание: Ограждение/упор не должны соприкасаться с

шлифовальной лентой. Проверьте, нет ли контакта с ремнем, и при необходимости отрегулируйте его

заново (рис. 1).

o Прикрепите регулируемый рабочий стол к литому корпусу, вставив установочный штифт в отверстие и

закрепив его с помощью желтой фиксирующей ручки. ПРИМЕЧАНИЕ: Рабочая поверхность/Торцовочная

пластина не должны соприкасаться с шлифовальным диском. Проверьте контакт с диском и при

необходимости отрегулируйте (рис. 2).

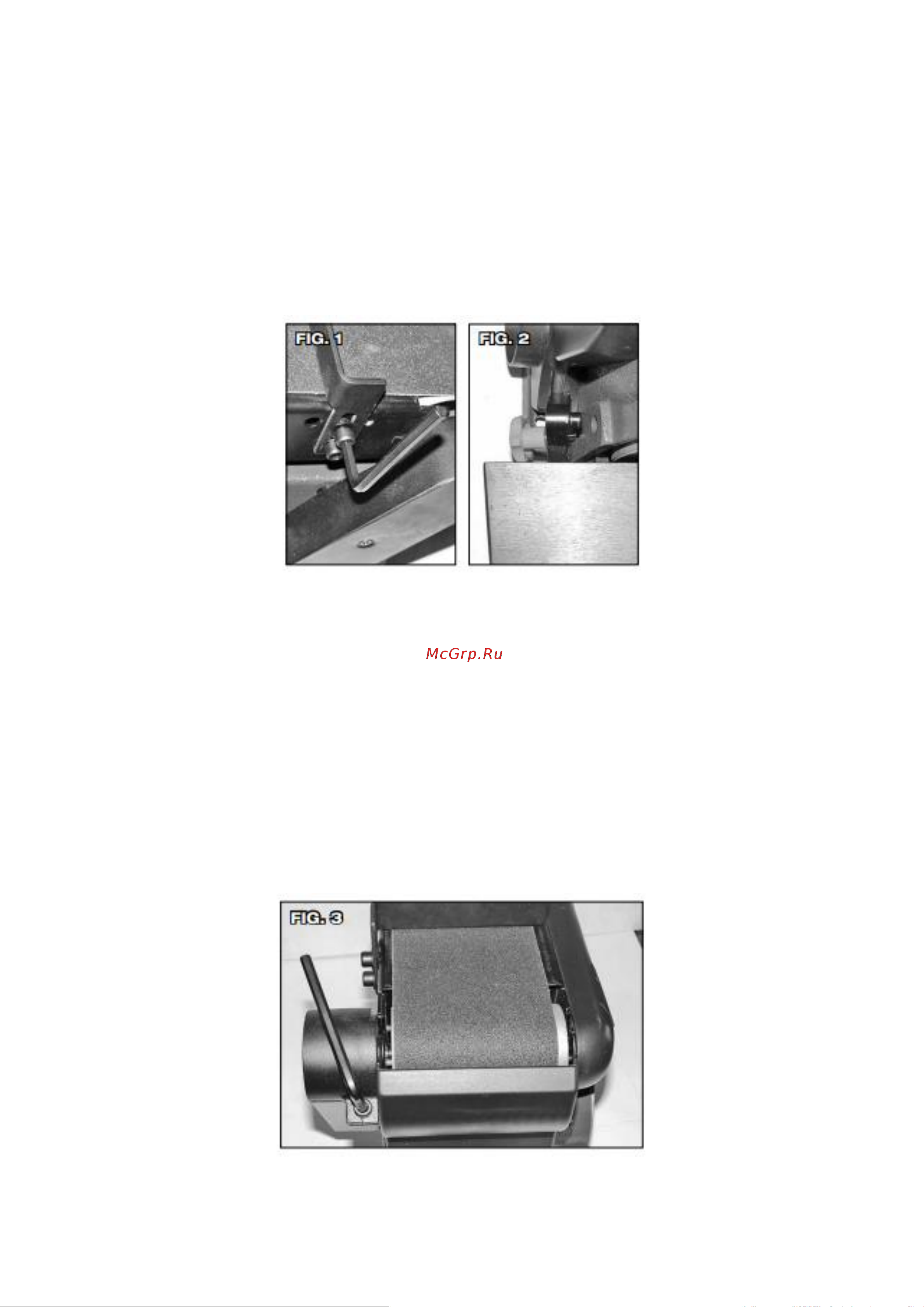

Рис.1 Рис.2

6. НАСТРОЙКА СТАНКА

o Используя подходящие крепежные болты или сквозные болты и гайки (не входят в комплект), надежно

прикрутите фланцы корпуса к надежной рабочей поверхности, чтобы предотвратить перемещение станка

во время использования.

o Положение шлифовального узластанка регулируется от горизонтального до 90° по вертикали.

o Для регулировки: Ослабьте винт с торцевой головкой на 6 мм на оси ленточного шлифовального узла.

o Зажмите с помощью прилагаемого ключа 6 мм, выберите предпочтительное рабочее положение

шлифовальной поверхности, затем надежно затяните винт, чтобы зафиксировать его в нужном положении

(рис. 3).

ПРИМЕЧАНИЕ: Убедитесь, что шлифовальный узел ленточного шлифовального станка надежно закреплен.

Сильное смещение положения шлифовального узла во время использования может привести к серьезным

травмам.

Рис.3
