8. РЕГУЛИРОВКА ШЛИФОВАНОЙ ЛЕНТЫ

Для идеальной работы, требуется периодическая регулировка шлифовального узла и шлифовальной лены.

Выполните шаги с 1 по 7 ниже для регулировки ремня шлифования.

ВНИМАНИЕ: Отключите станок от электрической сети перед началом регулировки шлифовальной ленты, в

противном случае запуск двигателя во время этой процедуры может привести к серьезным травмам.

1. Ослабьте натяжение ленты, потянув серый рычаг натяжения ленты (встроенный в переднюю часть узла

ленточного шлифовального станка) до упора. Он останется в этом положении (рис. 6).

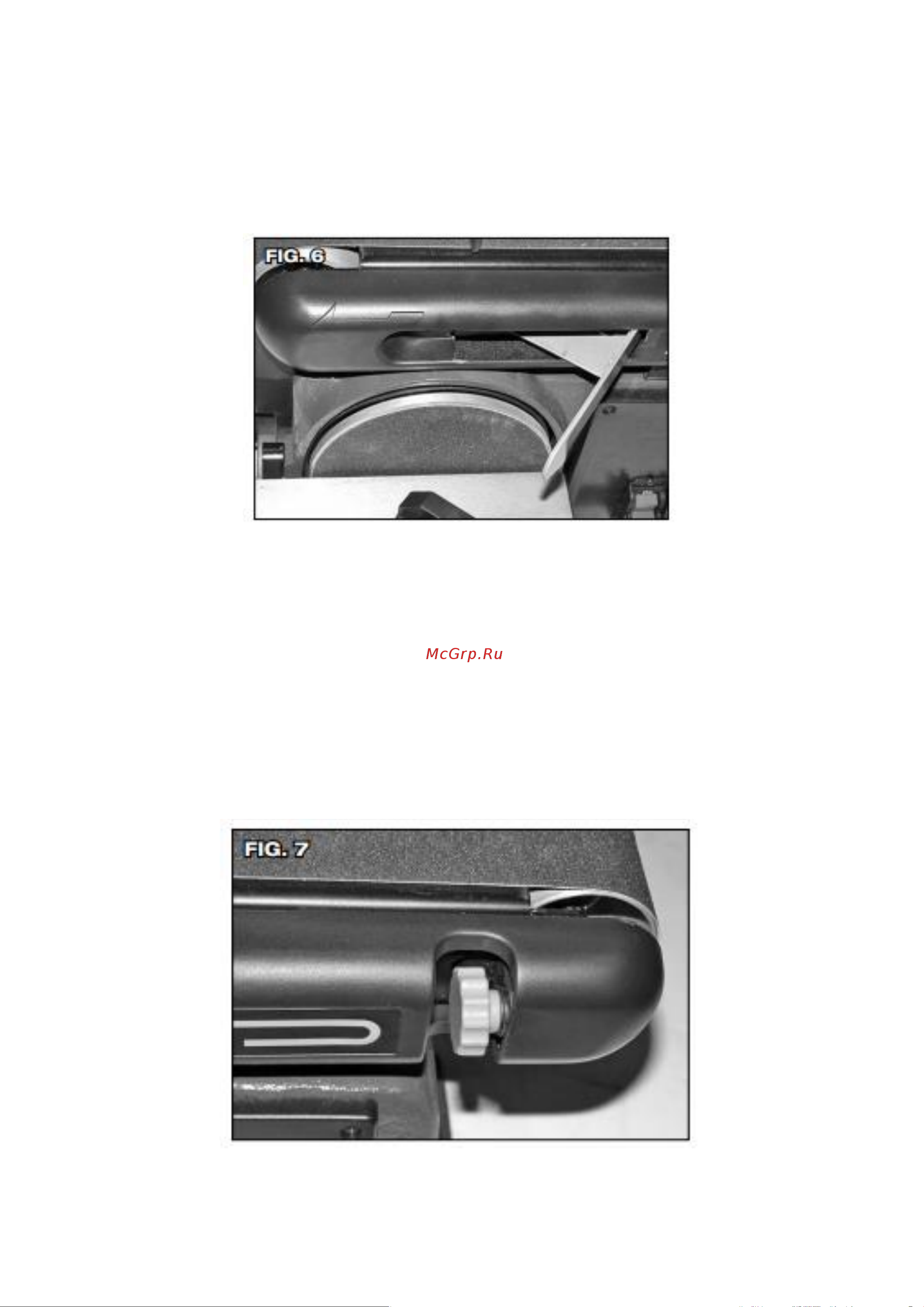

Рис.6

2. Центрируйте шлифовальную ленту как на ременном приводе, на холостом ходу станка, двигая её вправо

или влево по мере необходимости.

3. Установите рычаг натяжения ленты на место в исходное положение

4. Раскатайте ленту вручную и посмотрите, не перекосилась ли лента в ту или иную сторону или не

соприкасается ли она с рамой ленточного шлифовального станка.

5. При наклоне вправо – уменьшите натяжение, повернув желтую направляющую ручку вверх или “в сторону”

рабочей поверхности ленточного шлифовального станка. Это заставит ленту двигаться влево или “назад” от

станка (рис. 7).

6. При наклоне влево – увеличьте натяжение трекинга, повернув желтую направляющую ручку вниз или “в

сторону” от рабочей поверхности ленточного шлифовального станка. Это приведет к перемещению ленты

вправо или “вперед” от станка (рис. 7).

7. Возможно, потребуется повторить шаги 1-4 несколько раз, пока не будет достигнуто равномерное

движение ленты.

Рис.7
