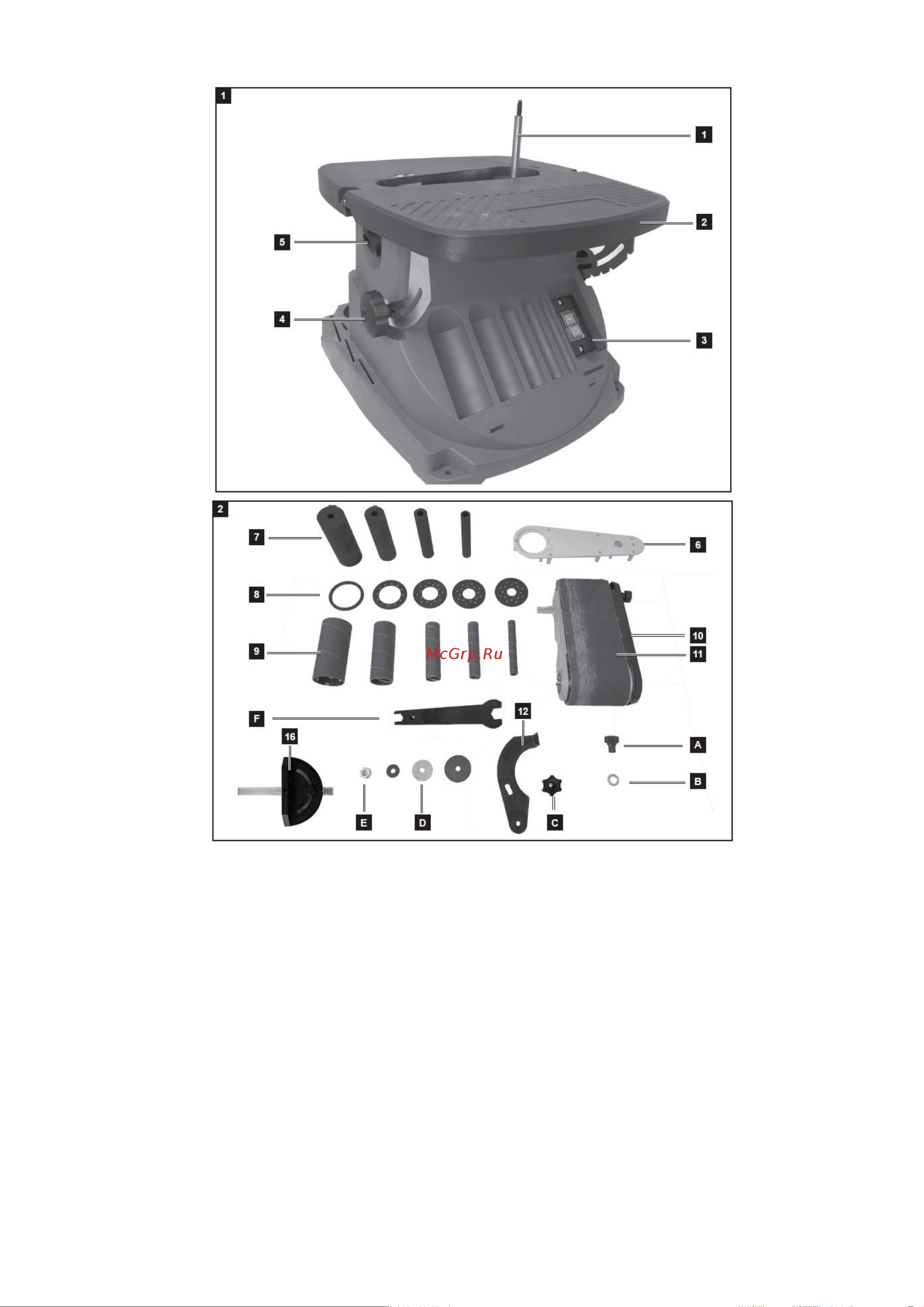

3. ОСНОВНЫЕ КОМПОНЕНТЫ ШЛИФОВАЛЬНОГО СТАНКА

1. Шпиндель

2. Рабочий стол

3. Переключатель ВКЛЮЧЕНИЯ/

ВЫКЛЮЧЕНИЯ

4. Крепежный винт

5. Патрубок аспирации опилок

6. Вкладка шпиндельного узла

7. Втулки шлифовальные

8. Вставки

9. Абразивные втулки

10. Ленточный узел

11. Абразивная лента

12. Упор

13. Рычажок н натяжителя шлифовальной

ленты

14. Регулирующий винт

15. Фиксатор

16. Угловой упор (транспортир)

КОМПЛЕКТ ПОСТАВКИ

• 4 шлифовальные барабана

Длина 115 мм, Ø 19 / 26 / 38 / 51 мм

• 5 абразивных втулок

K80, Ø 13 / 19 / 26 / 38 / 51 мм

• 5 вставок шпинделя

Ø 13 / 19 / 26 / 38 / 51 мм

A. Стопорный винт (абразивная лента)

B. Шайба

C. Стопорный винт (упор)

D. 3 шпиндельных диска Ø 16 / 22 / 44 мм

E. Шестигранная гайка M8

F. Шестигранный ключ SW13
