2 3
1. Назначение изделия
Пневматический шпилькозабивной пистолет – это профессиональный инструмент,
предназначенный для забивания безшляпочных «финишных» гвоздей (другое на-
звание - «шпильки») определённого калибра при помощи энергии сжатого воздуха.
«Финишные» безшляпочные гвозди используются при чистовой отделке, например,
при обшивке дома или при креплении декоративных элементов. Пневматический
шпилькозабивной пистолет применяется для изготовления мебели, дверей, окон,
монтажа шкафов и выдвижных ящиков, изготовления конструкций лодки, опалубки,
изготовления обуви, сборки панелей и рам, установки обивки и иных схожих работ.
Пневматический шпилькозабивной пистолет BERGER изготовлен из качественных
материалов и комплектующих с учётом всех современных требований, что позво-
ляет значительно продлить срок его службы.
• Профессиональный шпилькозабивной пистолет.
• Совместим со шпильками («финишными» гвоздями) типа Ga23 различной длины.
• Прорезиненная рукоятка для более надёжного хвата и удобства при работе.
• Надёжный магазин из алюминия с антикоррозийным покрытием.
• Оснащён предохранителем для защиты от случайного выстрела.
• Высокая устойчивость к перегрузкам, перегреву и длительной работе без остановок.
• Подходит как для промышленных работ, так и для домашнего применения.
ОГЛАВЛЕНИЕ
1. Назначение изделия 2
2. Технические характеристики
2
3. Комплект поставки
3
4. Основные узлы и органы управления
3
5. Тип применяемого крепежа
4
6. Правила безопасности при работе
4
7. Использование пневматического пистолета
6
8. Смазка и техническое обслуживание
9
9. Устранение неисправностей
9
10. Детальная схема узлов и механизмов
12
11. Хранение
14
12. Условия гарантии
14
13. Адреса сервисных центров
15
2. Технические характеристики
Параметр Модель BG1795
Среднее потребление воздуха при 6,3 Бар, л/удар (л/мин)
0,3 (60)
Рекомендуемый диаметр воздушного шланга, см (дюйм)
10 (3/8)
3. Комплект поставки
• Пневматический шпилькозабивной пистолет.
• Фитинг БРС резьба F1/4" BG1405 (установлен на пистолет).
• Шестигранный ключ 3 мм.
• Шестигранный ключ 4 мм.
• Маслёнка.
• Пластиковый кейс для хранения.
• Инструкция.
Производитель оставляет за собой право без предварительного уведомления по
-
купателя и изменения в инструкции вносить изменения в конструкцию, дизайн и
комплектацию изделия.

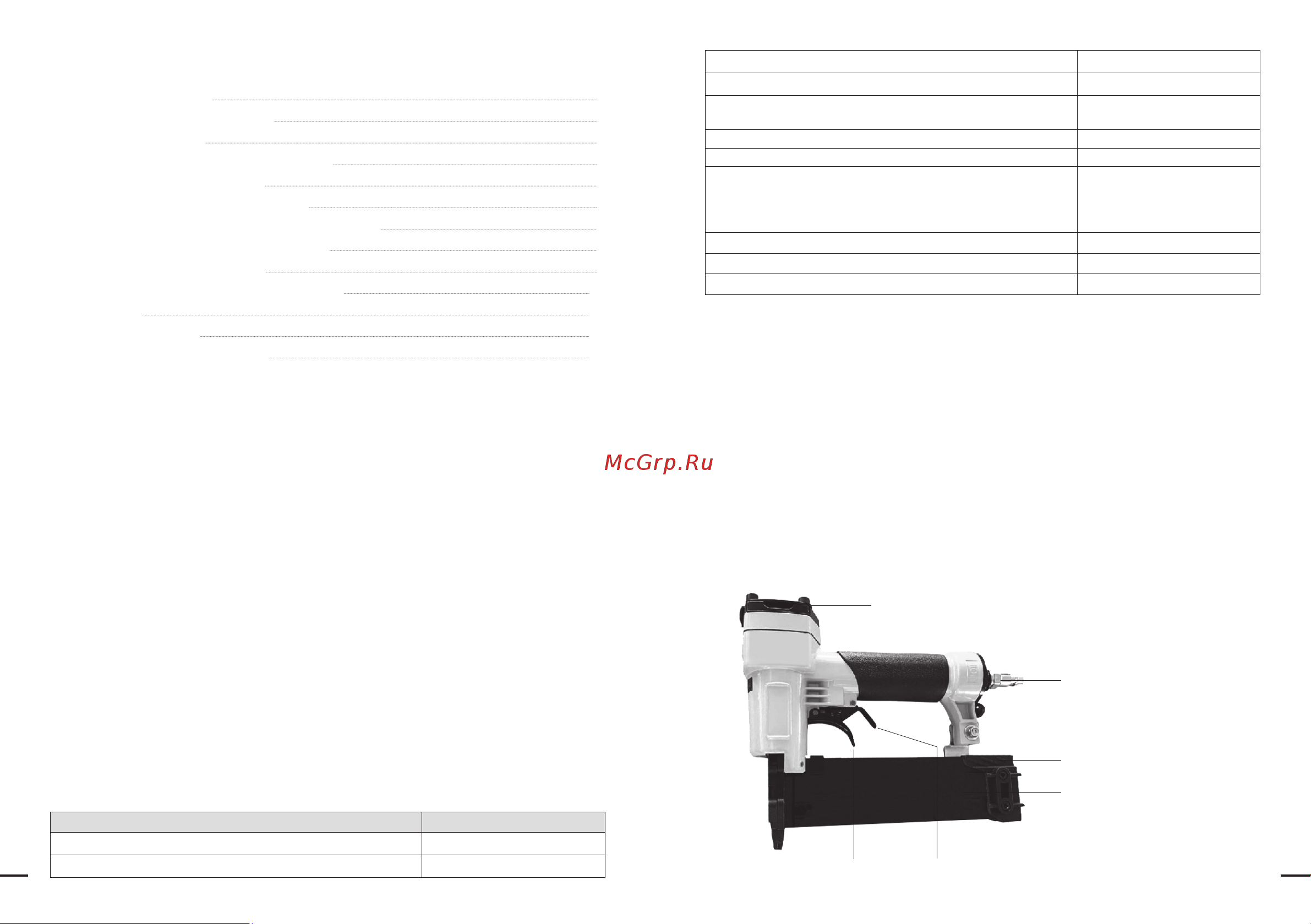

4. Основные узлы и органы управления
Диапазон рабочего давления, Бар (psi) 4 – 7 (58 - 101)
Максимальное давление воздуха, Бар (psi) 7,3 (105)
Фитинг подачи воздуха 1/4" NPT + быстросъём
1/4"
Отвод воздуха Сверху
Уровень шума, дБА 81
Используемый тип крепежа Шпилька PN/P0.6/P/23GA
Сечение ножки 0,64 x
0,64 мм
Длина 10 – 35 мм
Ёмкость магазина, шт. 100
Вес без шпилек, кг 1,02
Длина x Высота x Ширина инструмента, см 220 x 180 x 45
Предохранитель
Подсоединение
к воздушной магистрали
Защелка магазина
Магазин
Пусковой
курок
Рис. 1
Отвод воздуха
