Berger BG НАГЕЛЬ BG1799 Инструкция онлайн [7/8] 842406
![Berger BG НАГЕЛЬ BG1799 Инструкция онлайн [7/8] 842406](/views2/2077726/page7/bg7.png)
12 13
№ Наименование № Наименование
1 Винт с внутренним шестигранником
(М5x35)
36 Спусковая пружина
2 Шайба 37 Стопорное кольцо
3 Воздушный дефлектор 38 Курок
4 Компрессионная пружина 39 Штифт
5 Стопорный клапан 40 Пружина
6 Уплотнительное кольцо 41 Стопорное кольцо
7 Крышка цилиндра 42 Предохранитель
8 Прокладка крышки цилиндра 43 Штифт
9 Средняя крышка 44 Винт с внутренним шестигранником
(М5x20)
10 Головной клапан 45 Шайба
11 Уплотнительное кольцо 46 Гайка
12 Уплотнительное кольцо 47 Кронштейн
13 Уплотнительное кольцо 48 Винт с внутренним шестигранником
(М4x8)
14 Втулка цилиндра 49 Седло магазина
15 Уплотнительное кольцо 50 Проставка
16 Поршень 51 Направляющая пластины
17 Штифт бойка 52 Винт с внутренним шестигранником
(М3x6)
18 Боёк 53 Крышка магазина
19 Седло цилиндра 54 Винт с внутренним шестигранником
(М4x6)
20 Уплотнительное кольцо 55 Стопор крышки магазина
21 Уплотнительное кольцо 56 Стопор толкателя
22 Цилиндр 57 Винт с внутренним шестигранником
(М4x6)
23 Амортизатор 58 Толкатель
24 Прокладка крышки цилиндра 59 Седло пружины толкателя
25 Корпус пистолета 60 Пружина толкателя
26 Направляющая бойка 61 Штифт защелки
27 Уплотнительное кольцо 62 Защелка
28 Торцевая крышка 63 Стопорное кольцо
29 Штуцер БРС 64 Пружина защелки
30 Пробка 65 Держатель защелки
31 Седло воздушного клапана 66 Винт с внутренним шестигранником
(М4x8)
32 Уплотнительное кольцо 67 Винт с внутренним шестигранником
(М4x12)
33 Шток воздушного клапана 68 Крышка ударного механизма
34 Уплотнительное кольцо 69 Винт с внутренним шестигранником
(М4x8)
35 Направляющая воздушного клапана 70

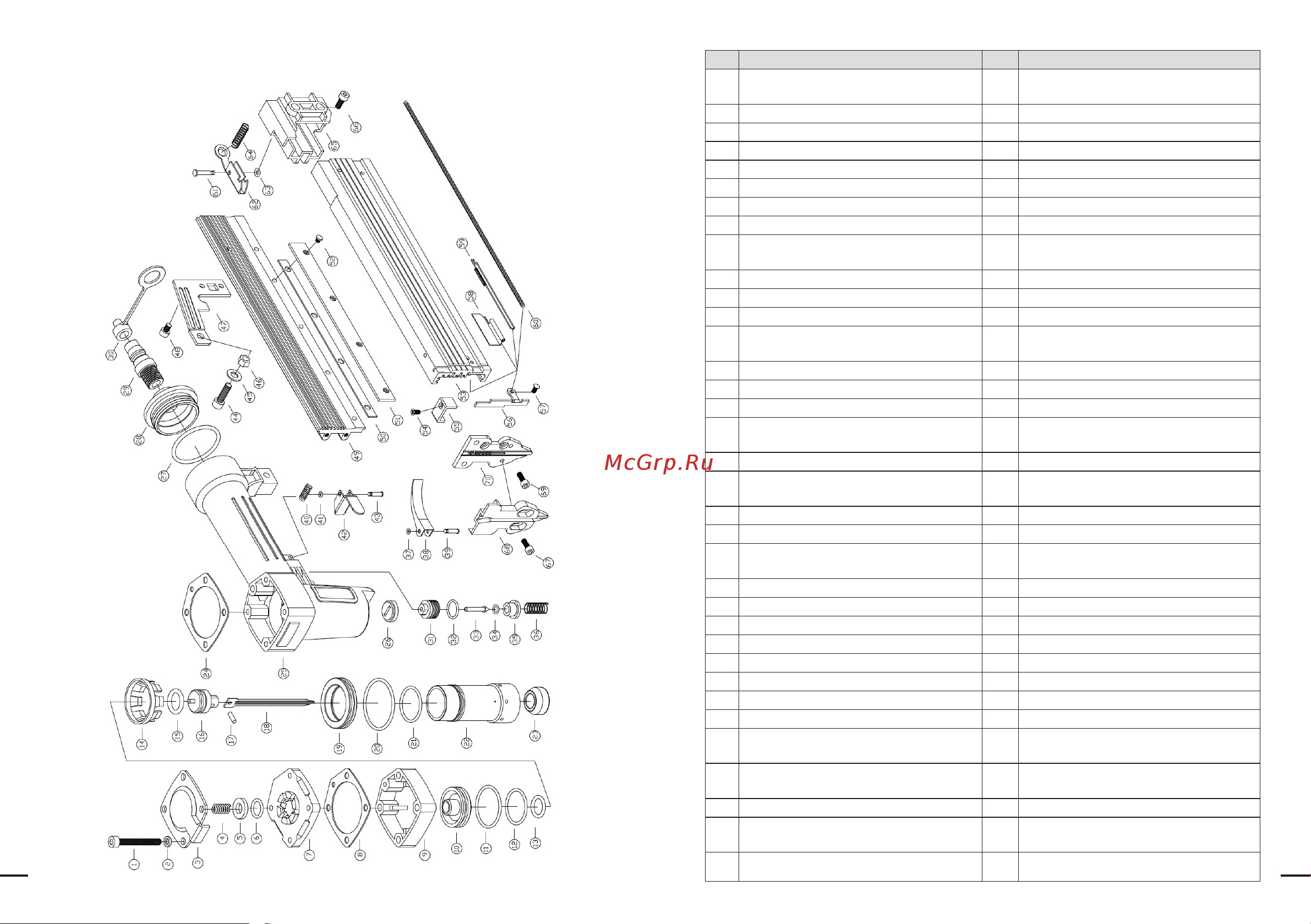

10. Детальная схема узлов и механизмов
