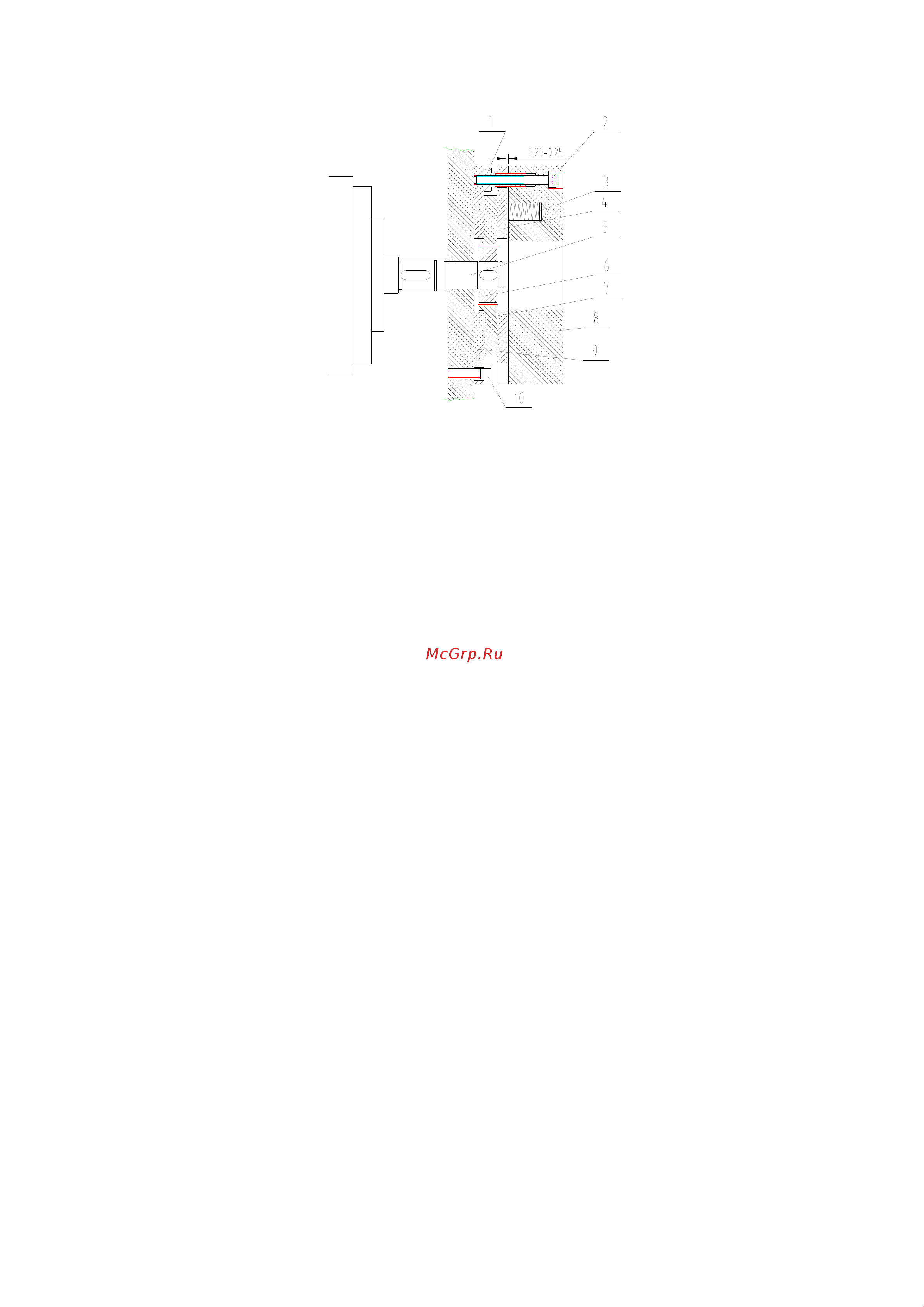

Рис.7 - Регулировка зазора в тормозном механизме

1. Полый винт

6. Корпус

2. Посадочное место винта

7. Фрикционная пластина

3. Пружина

8. Электромагнитный тормоз

4. Якорь

9. Монтажная крышка

5. Двигатель вала

10. Монтажный винт

 Тормозная система показана на рисунке. После определенного срока

эксплуатации производительность тормозной системы будет снижаться из-за износа

тормозной пластины. Поэтому необходимо отрегулировать зазор в тормозных

механизмах. Как показано на рисунке, с помощью линейки измерьте зазор между

пластиной и магнитным стальным тормозом. Если зазор превышает 0.5 мм,

отрегулируйте его. Перед регулировкой очистите грязь и пыль с фрикционной

пластины.

 Во время регулировки для начала ослабьте крепежный элемент. Затем

отрегулируйте длину регулировочного винта 1 и затяните винты. После регулировки

зазора между пластиной и магнитным стальным тормозом он должен быть равен

примерно 0.2 – 0.3 мм. Во время регулировки убедитесь, что три крепежных винта

затянуты, отрегулированы равномерно таким образом, что зазор между пластиной

и магнитным стальным тормозом распределен по кругу одинаково. После

регулировки приведите в действие тормоз с питанием постоянного тока в 24 В.

Тормоз должен работать исправно и без шума.
