Таблица 1 продолжение

Модель

Пределы

измерения,

мм (дюйм)

Цена

деления

по

нониусу

Погрешность

измерений,

Длина

рамки

(Н)

Ширина

штанги

(Н1)

Наличие

зацепа

мм

ШГ-150-

0,02

(62352)

0-150

0,02

±0,03

100

8.4

прямоуг.

зацепом

ШГ-200-

0,02

(62362)

0-200

0,02

±0,03

100

8.4

прямоуг.

зацепом

ШГ-300-

0,02

(62372)

0-300

0,02

±0,04

100

8.4

прямоуг.

зацепом

ШГ-150-

0,05 (213-

520С)

0-150

0,05

±0,05

102

11.5

заостр.

зацепом

ШГ-200-

0,05 (213-

525С)

0-200

0,05

±0,05

102

11.5

заостр.

зацепом

ШГ-300-

0,05 (213-

535С)

0-300

0,05

±0,05

102

11.5

заостр.

зацепом

ШГ-500-

0,05 (213-

550С)

0-500

0,05

±0,1

102

11.5

заостр.

зацепом

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Температура рабочего пространства в процессе измерения должна

быть (20±15)˚С.

3.2. Относительная влажность воздуха - не более 80% при температуре

20˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не

допускается.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

- штангенглубиномер;

- футляр;

- паспорт.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1.Диапазон измерений определяется длиной штанги (2), в

соответствии с таблицей 1. Фиксация рамки производится при помощи

стопорного винта (4).

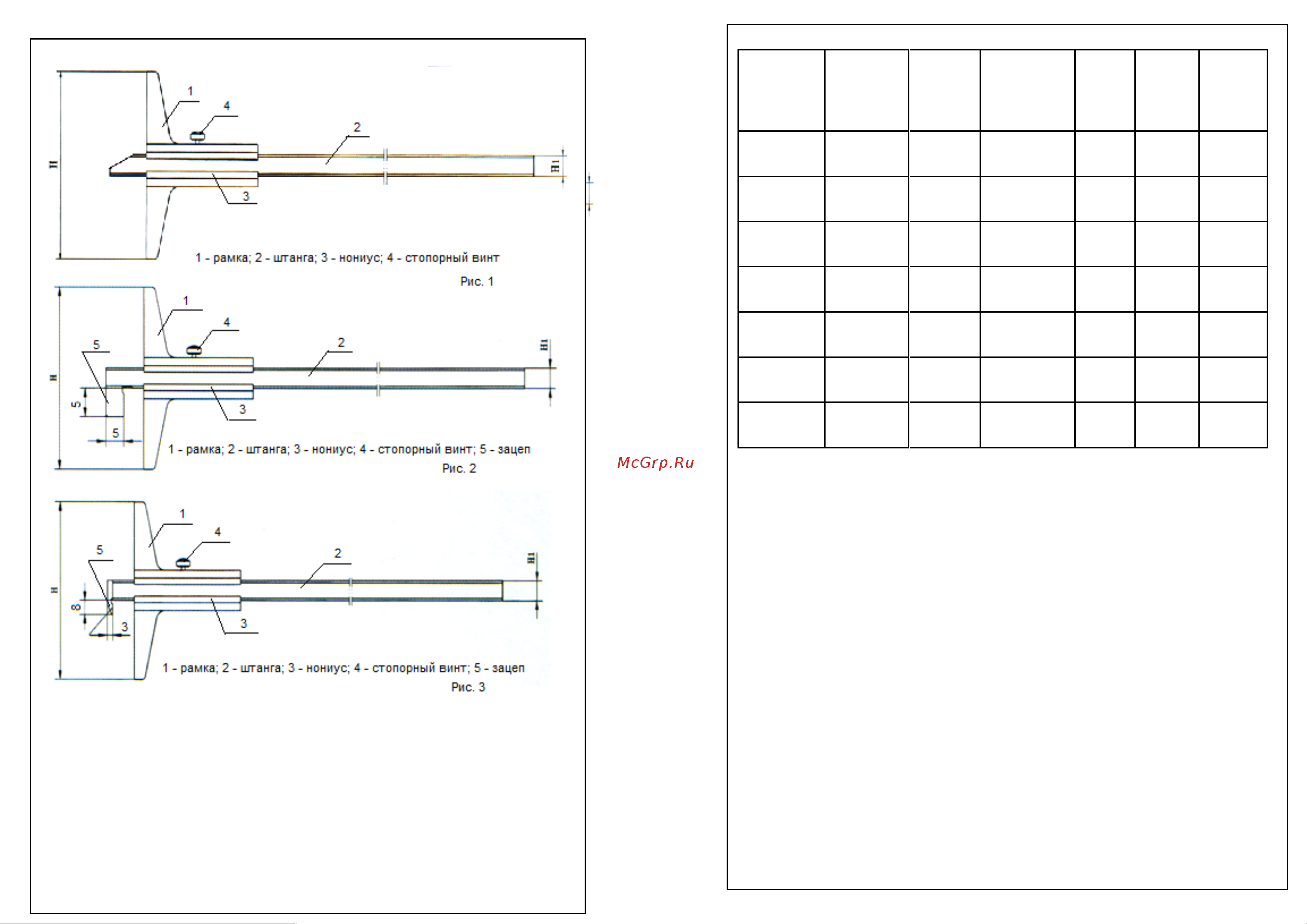

5.2. Замеры производятся как с использованием зацепа (5) (Рис. 2 и 3),

так и без его использования (Рис. 1).
