12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи

(получения покупателем) прибора, при условии соблюдения

потребителем правил хранения и эксплуатации прибора.

Дата продажи: «___» __________ 200_ г.

Представитель продавца: ___________________

(подпись)

Представитель покупателя: __________________

4. КОМПЛЕКТНОСТЬ

В комплект входят:

- штангенрейсмас;

- футляр;

- паспорт.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Штангенрейсмас имеет две шкалы и микрометрическое

устройство для тонкой регулировки рамки. Основная шкала нанесена

на штанге с делениями через 1 мм, вторая шкала – на нониусе,

который закреплен на рамке. Фиксация рамки производится при

помощи стопорного винта. Плавное перемещение рамки

обеспечивается пружиной, расположенной внутри рамки.

Инструмент состоит из массивного основания 1, разметочной ножки

(чертилки) 2, рамки с закаленной измерительной поверхностью 3,

нониуса 4, винта и гайки точной микрометрической подачи 5, штанги

6, рамки микрометрической подачи 7, зажима рамки

микрометрической подачи (для фиксации рамки) 8 и зажима рамки 9.

Нижняя поверхность штангенрейсмаса является рабочей и

соответствует нулевому отчету по шкале.

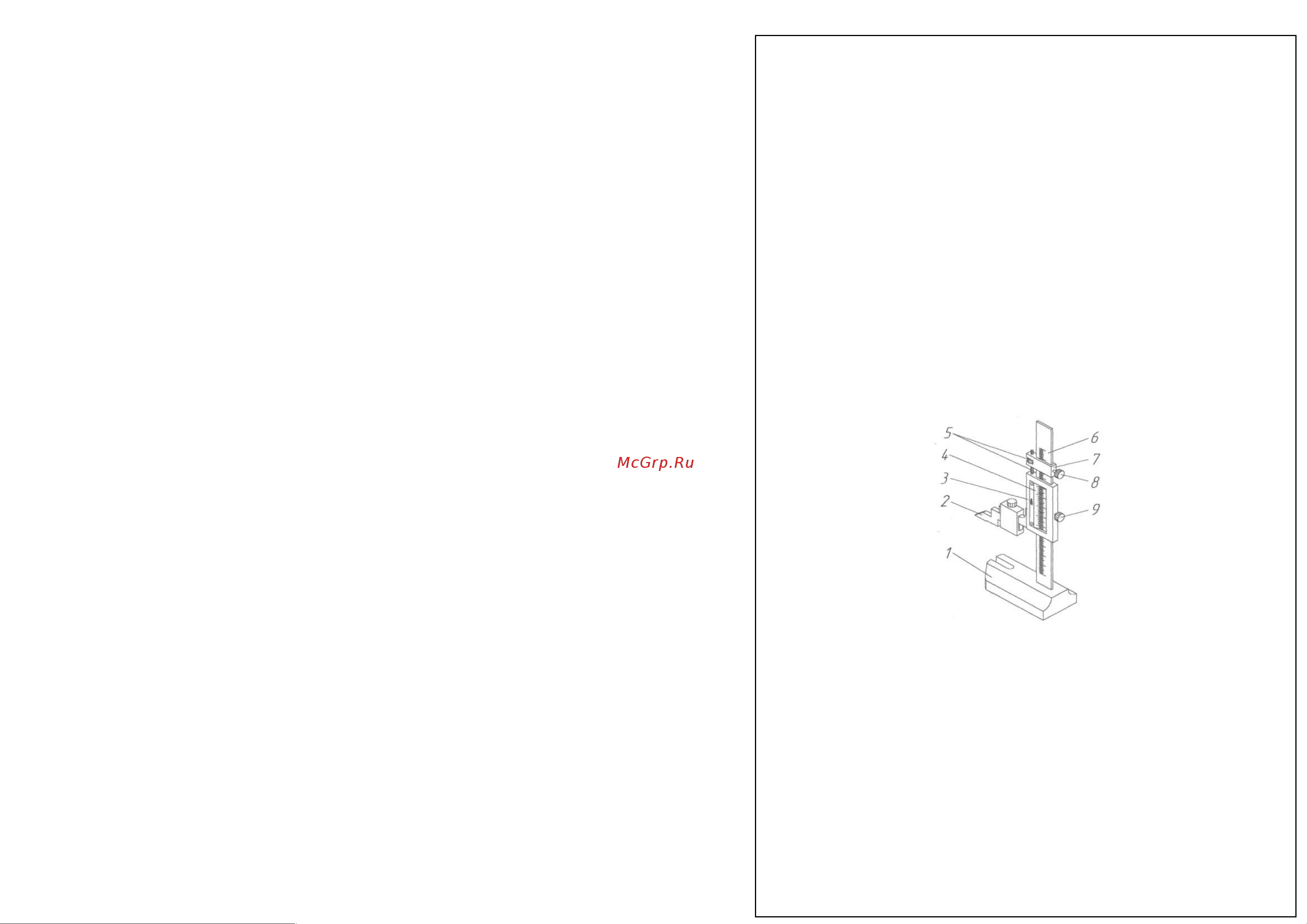

Рис.1. Штангенрейсмас ШР: 1- основание, 2 - разметочная ножка, 3 -

рамка, 4 - нониус, 5 - винт и гайка микрометрической подачи, 6 -

штанга, 7 - рамка микрометрической подачи, 8 - зажим рамки

микрометрической подачи, 9 - зажим рамки.

5.3. Отсчет размеров производится методом непосредственной

оценки совпадения деления шкалы с делениями нониуса.

6. ПОДГОТОВКА К РАБОТЕ

6.1. Ознакомиться перед началом работы с паспортом на

штангенрейсмас.

6.2. Протереть штангенрейсмас, удалить смазку ветошью,

смоченной в бензине (особенно тщательно с измерительных

поверхностей), насухо протереть тканью.
