Уважаемый покупатель!

Благодарим Вас за покупку продукции под товарным знаком «ЭРА». Данный документ

распространяется на штатив ЭРА для светодиодных прожекторов номинальной мощностью

до 100Вт. Штатив предназначен для внутреннего или наружного применения. Изделие с

установленными прожекторами позволяет обеспечить мощный световой поток для подсветки

различных объектов и необходимое количество света для общего освещения. Поставляется в

разобранном виде.

! Внимательно изучите данное руководство перед использованием изделия и

сохраните его до конца эксплуатации.

! Информация о видах опасных воздействий.

Изделие не содержит опасных и вредных для здоровья человека веществ, которые могут

выделяться в процессе эксплуатации в течение срока службы изделия при соблюдении правил

его эксплуатации.

ВНИМАНИЕ! ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 230В ОПАСНО ДЛЯ ЖИЗНИ!

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2. КОМПЛЕКТНОСТЬ

В комплект поставки входят:

• штатив , шт .............................................................................................................................................1

• консоль с винтами, шт ...........................................................................................................................1

• руководство по эксплуатации (Паспорт), экз ......................................................................................1

• упаковка, комплект ................................................................................................................................1

3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

3.1.Требования безопасности

3.1.1 Монтаж штатива, демонтаж, а так же иные работы с ним в процессе эксплуатации, необходимо

производить при отключенном питании прожекторов.

3.1.2 Для подключения прожекторов рекомендуется использовать провод с сечением жил от 1мм

3.1.3 Эксплуатация, без подключения провода защитного заземления к прожекторам, ЗАПРЕЩЕНА!

3.1.4 Не допускается эксплуатация штатива с прожекторами погружением в воду (подсветка

бассейнов, декоративных прудов, резервуаров с жидкостями и т.д.), использование в банных

и ванных комнатах, а так же эксплуатация в химически агрессивных и взрывоопасных средах.

3.1.5 Не допускается эксплуатация при ветровых нагрузках.

3.2. Монтаж и подключение

Распакуйте штатив, убедитесь в комплектности согласно п.2 «Комплектность», а так же убедитесь

в отсутствии внешних повреждений.

3.2.1. Прожектор оснащен П-образным кронштейном, с возможностью регулировки угла наклона.

3.2.2. Подключение прожектора к сети переменного тока производится с помощью трехжильного

сетевого провода (фаза, нейтраль и заземление).

Жилы провода, подключенного к прожектору, необходимо подключить к соответствующим жилам

сетевого провода. Цвета жил: коричневый – фаза 220В (L); синий - нейтраль 220В (N); желто-

зеленый – защитное заземление (PE).

После подключения всех жил провода и проверки корректности подключения, необходимо

обеспечить герметичность соединения (например, с помощью герметика).

3.3.3 Подача сетевого напряжения на прожектор допускается только после полимеризации

герметика.

4. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер

предохранения от механических повреждений и воздействия атмосферных осадков.

5. РЕАЛИЗАЦИЯ

Не предназначен для реализации и использования в учебных и медицинских учреждениях.

Типы устанавливаемых прожекторов

Прожекторы ЭРА от 10-100 Вт., а

так же прожекторы других торговых

марок (учетом ограничений по весу и

размерам).

Количество устанавливаемых прожекторов, шт 4

Максимальные габаритные размеры прожектора

LxBxH, см

30x15x38

Максимальная масса одного прожектора, кг 3

Размеры подставки, см 160х85х85

Минимальная высота штатива, см 63

Максимальная высота штатива, см 160

Резьба крепежных винтов прожекторов М6

Масса штатива, кг 1,86

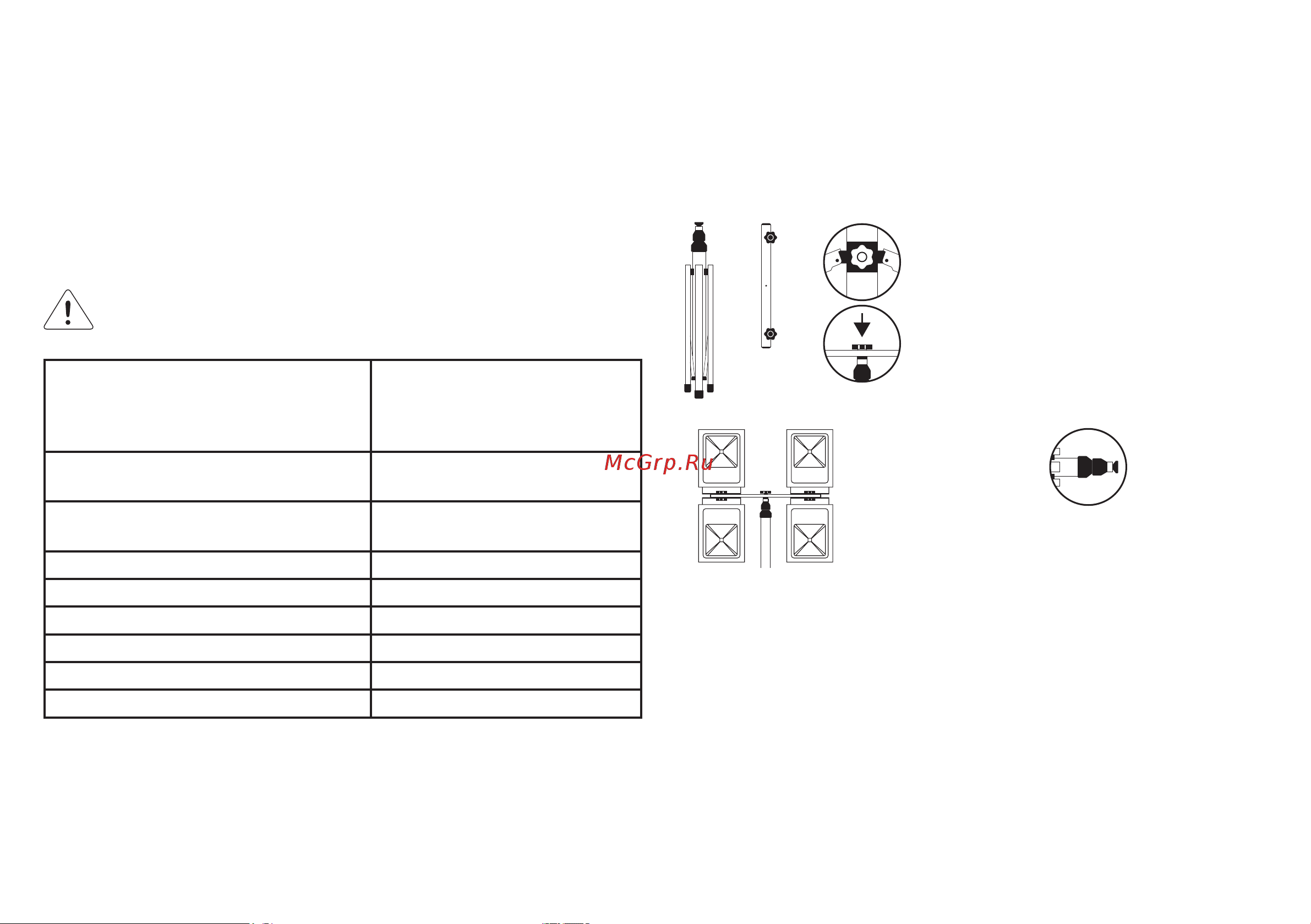

Штатив

Консоль

с винтами

Ослабьте винт штатива, раскройте опоры на максимально

возможный угол. Закрутите винт. После установки прожекторов,

можно данным винтом отрегулировать устойчивость всей

конструкции.

Выкрутите винт с пластиковым барашком из штатива в верхней его

части, вставьте винт в центральное отверстие консоли, закрутите

винт. Пластиковые барашки винтов консоли слева и справа должны

смотреть вверх.

Выкрутите левый и правый

барашки консоли, установите

винты в центральное отверстие

П-образного кронштейна

прожектора, установите

прожекторы на консоль,

притяните гайками с обратной

стороны.

Поверните против

часовой стрелки

пластиковые

зажимные гайки

штатива. Выдвиньте

телескопические трубки

штатива на нужную

высоту, затяните

зажимные гайки.
