Паспорт разработан в соответствии с требованиями ГОСТ 2.601 2

1. Назначение

1.1 Седелка с внутренней резьбой используется для отвода второстепенной трубы от основной

магистрали в полиэтиленовом водопроводе. Предназначена для быстрой установки на трубу, при

помощи уплотнительного кольца и зажимных болтов. Применяется на трубопроводах холодного

водоснабжения с температурой не более 40°С.

1.2 Седелки хорошо зарекомендовали себя, как элементы быстрой врезки, а также как

герметичные резьбовые отводы, без разрезания трубы.

2. Конструкция отводных седелок.

2.1 Седелка состоит из верхнего корпуса с внутренней резьбой, нижнего корпуса,

уплотнительного кольца и соединительных болтов с гайками. Конструкция седелки показана на

рисунке 1.

2.2 Корпуса седелок производятся методом литья под давлением из полипропилена, имеющего

показатель текучести расплава (230°С/2,16 кг), не более 3,0 г/10 мин.

2.3 Толщина стенки в любом месте седелки рассчитана на максимальное рабочее давление 1,6

МПа (PN16).

2.4 Цвет корпусов седелок черный.

2.5 Конструкция уплотнительного кольца и канавки под него исключает самопроизвольное

выпадение из корпуса седелки при сборке и обеспечивает герметичность соединения трубы с

седелкой.

2.6 Материал седелок имеет стойкость к большинству химических веществ

2.7 Крепежные детали: болт, гайка имеют гальваническое цинковое покрытие Ц9 с повышенной

толщиной цинка.

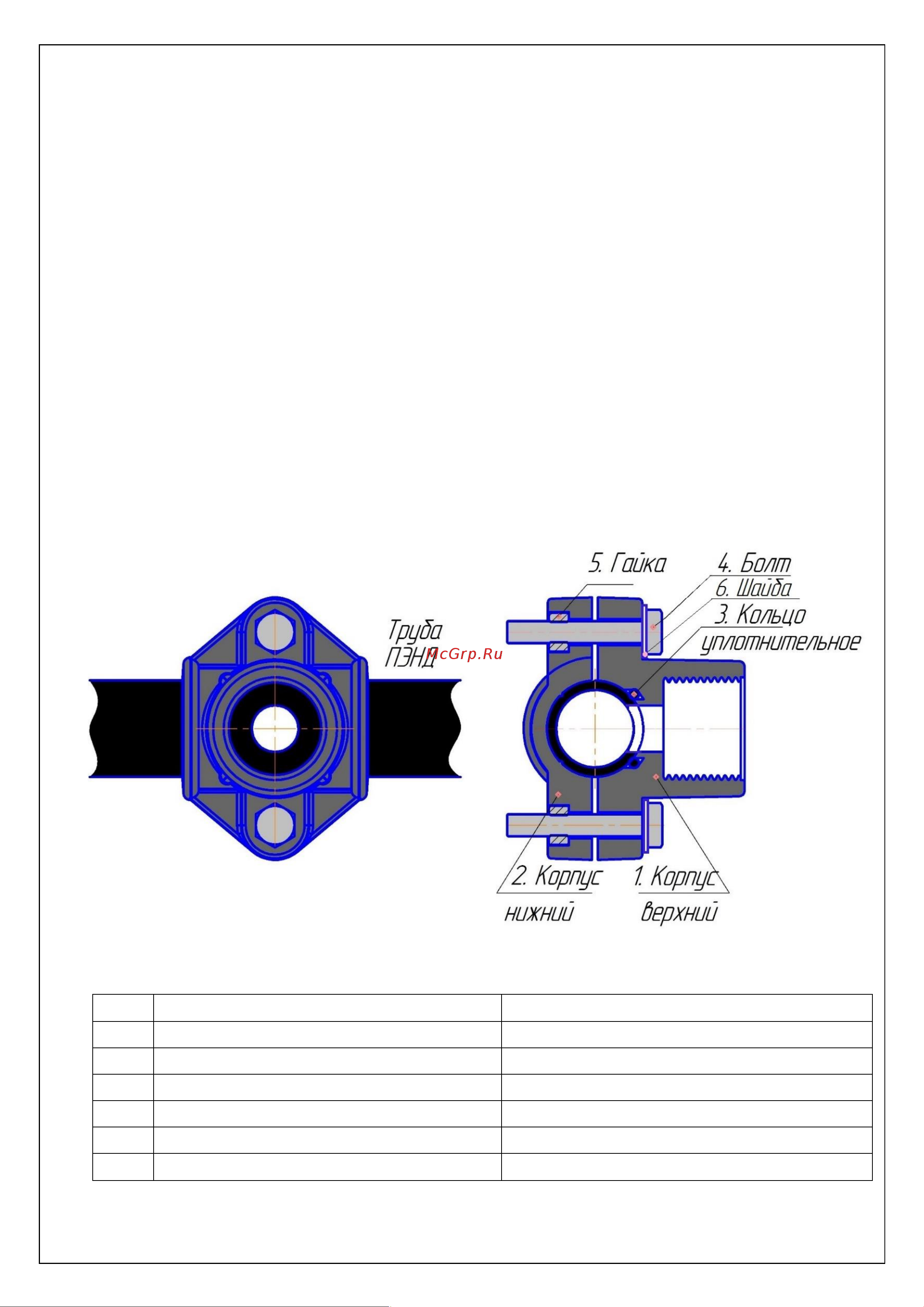

Рисунок 1. Конструкция седелки

Таблица 1. Конструктивные элементы седелки.

№

Наименование

Материал

Корпус верхний с резьбой

Полипропилен

Корпус нижний

Полипропилен

Резиновое уплотнительное кольцо

NBR (Бутадиен-нитрильный каучук)

Болт

Автоматная сталь А 12, оцинкованная

Гайка

Автоматная сталь А 12, оцинкованная

Шайба

Сталь оцинкованная
