Паспорт разработан в соответствии с требованиями ГОСТ 2.601 5

5. Ассортимент выпускаемой продукции.

Ассортимент выпускаемых седелок указан в таблице 7.

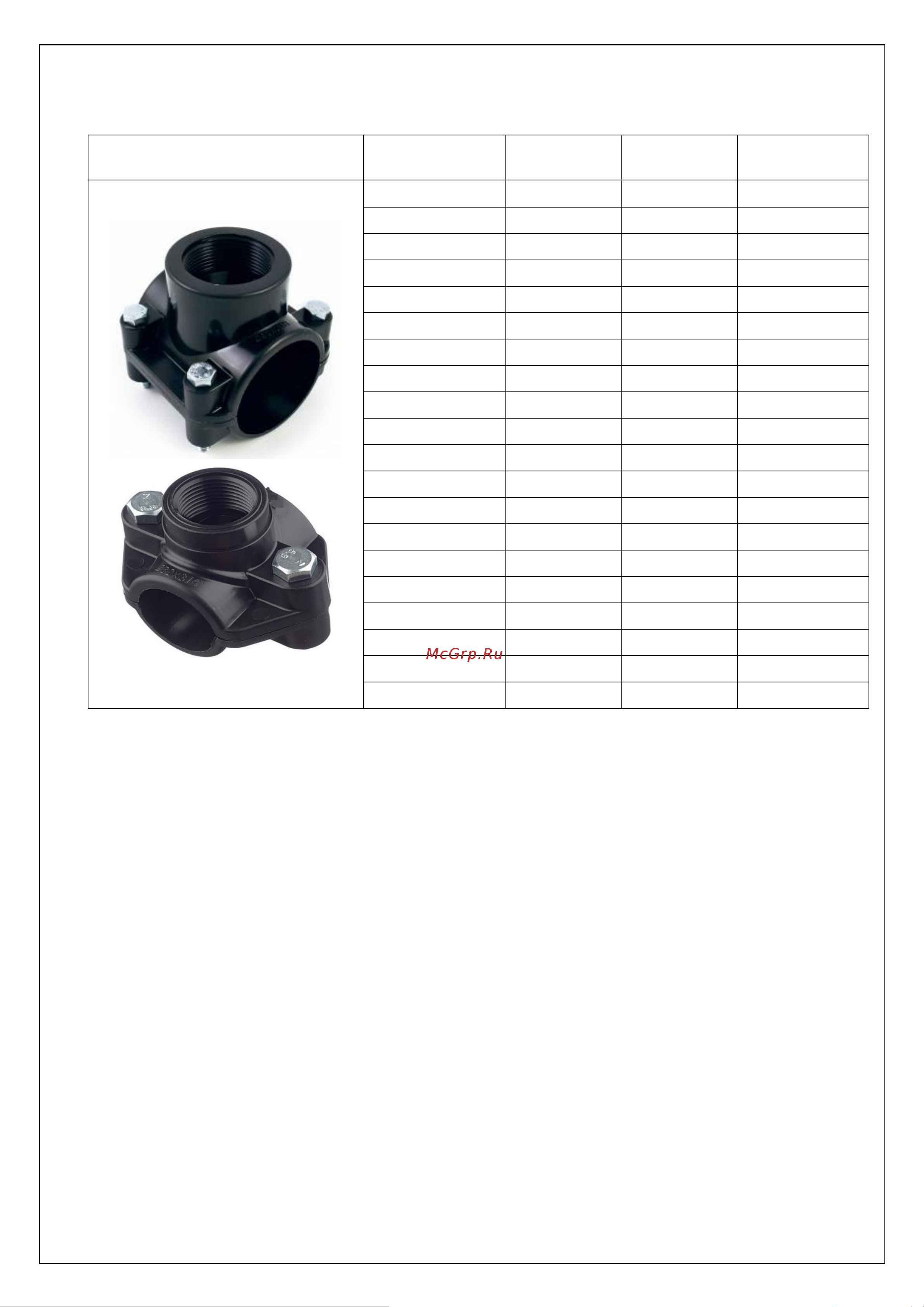

Таблица 7. Соединительные детали компрессионного типа.


Артикул

Типоразмер

Вес, кг

Кол-во болтов,

шайб, гаек

121001525012

25-1/2"

86,1

2 - М6

121001525034

25-3/4"

91,1

2 - М6

121001532012

32-1/2"

95,4

2 - М6

121001532034

32-3/4"

100,7

2 - М6

121001532100

32-1"

108,2

2 - М6

121001540012

40-1/2"

101,8

2 - М8

121001540034

40-3/4"

106,7

2 - М8

121001540100

40-1"

113,5

2 - М8

121001550012

50-1/2"

175,8

4 – М8

121001550034

50-3/4"

179,4

4 – М8

121001550100

50-1"

184,9

4 – М8

121001550114

50- 11/4"

236,6

4 – М8

121001550112

50-1 1/2"

251,3

4 – М8

121001550200

50-2"

278,8

4 – М8

121001563012

63-1/2"

206,5

4 – М8

121001563034

63-3/4"

209,8

4 – М8

121001563100

63-1"

213,3

4 – М8

121001563114

63-1 1/4"

260,3

4 – М8

121001563112

63-1 1/2"

269,4

4 – М8

121001563200

63-2"

290,6

4 – М8

6. Указания по проектированию и монтажу.

6.1 Проектирование, монтаж и эксплуатацию систем трубопроводов с использованием

напорных труб и седелок из полипропилена компрессионного типа следует выполнять в

соответствии с требованиями СП 40-102-2000; СН 550-82; отраслевыми и ведомственными

нормами, а также рекомендациями производителя, утвержденными в установленном порядке.

6.2 Седелки, хранившиеся или транспортировавшиеся при температуре ниже 0

С, должны быть

перед монтажом выдержаны в течение 2ч при температуре не ниже +5

С;

6.3 Все используемые материалы не должны иметь загрязнений и повреждений;

6.4 Монтаж седелок компрессионных осуществляется следующим образом:

 установить нижний корпус седелки на трубу в требуемом месте для получения отвода и

вложить в гнезда корпуса гайки;

 установить прокладку в посадочное место верхнего корпуса седелки;

 соединить верхний и нижний корпус седелки болтами с шайбами, вставляя их

диагонально для облегчения центрирования двух частей между собой;

 установить болты с шайбами в верхний корпус и завернуть их в гайки нижнего корпуса

до частичного обжатия седелки на трубе при котором она не будет вращаться на трубе;

 просверлить отверстие в требуемом месте отвода;

 прикрутить фитинг с наружной резьбой к выходу седелки с внутренней резьбой;

 полностью завернуть болты до соприкосновения обоих концов седелки.

6.5 Уплотнение резьбы производится с использованием фторопластовой ленты (ФУМ) и

другими полимерными уплотнителями или специальными анаэробными клеями, герметиками для

резьбовых соединений.

6.6 ФУМ лента должна накручиваться по всей площади резьбы и по направлению скручивания

фитингов.
